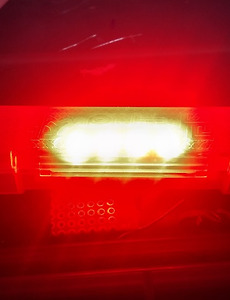

Projects/Bike Safe Driving Assistant4 [BSDA] 홀센서 On/Off 및 타이머를 이용한 PWM 안녕하세요, 방울입니다. 5월29일에 만들어본 기능인데 이제서 포스팅합니다. BSDA 프로젝트를 진행하기 위해 필요한 기능을 구현 해 보았습니다. * 홀센서를 이용하여 LED On/Off - 속도계 및 케이던스 측정을 위해 필요 * 타이머를 이용하여 LED 점멸 - 후미등 제어시 필요 기능 하나만 구현하는 것이므로 회로는 간단합니다. 브레드보드가 간편하죠. 홀센서를 이용한 LED On/Off 영상 타이머를 이용한 LED 점멸 영상 한참 전에 구현해놓고 프로젝트가 잠시 중단되었습니다. 이것저것 할 일이 많아서 .. 그럼 다음에 추가적으로 구현되거나 발전된 사항이 있으면 포스팅 하겠습니다. 2017. 8. 20. [BSDA Project] 메인 컨트롤러 보드 임시 구상 BSDA (Bicycle Safet Driving Assistant) 프로젝트에 이용할 AVR ATmega128 보드를 탑재할 보드를 대략적으로 구상 해 보았습니다. 이런식으로 핀소켓을 이용하여 ATmega128 보드를 장착하려고 합니다. 소켓 자르느라 고생좀 했네요. 겁나게 안잘립니다. 이런식으로 보드에 탑재할 예정입니다. 아직 어떠한 기능들을 어떤식으로 탑재할건지 완벽하게 설계되지 않아 이 프로젝트에 메인이 되는 ATmega128 보드를 탑재하기 위한 핀소켓부터 준비 해 보았습니다. 제대로 설계가 완료된 후 납땜하여 자전거에 배치할 예정입니다. 위 포스트를 읽으셨다면 바로 밑에있는 ♡버튼을 ♥로 채워주세요! 공감하는데에는 로그인이 필요하지 않습니다. XD 공감해주시는 당신은 멋쟁이 > 2016. 10. 4. [BSDA Project] 후미등 모듈 제작 BSDA 프로젝트에 사용할 후미등 모듈을 제작했다. 커넥터로 손쉽게 탈부착 하게 하려 했으나, 보유하고 있는 마땅한 커넥터가 없는 관계로.. 케이블도 살 돈이 없어서 UL1007 26AWG 파란색을 이용했다. 처음에는 AVR의 출력포트의 전원을 그대로 연결해서 쓸까 하다가, 그러면 LED 밝기가 많이 떨어지고 AVR 작동에도 영향이 있을 것 같아서 외부전원으로 구동하려고 한다. 외부전원 제어는 IRFZ44N MOSFET을 이용했다. 1차적으로 기판은 이런식으로 구성 할 예정. LED 상단부가 +극 하단이 -극. 최종적으로 이런 회로를 구성하려 한다. Hyper Flux Red LED 4구 1/4W 51옴 탄소피막막대저항 4개 IRFZ44N MOSFET 1개 5V 전원과 그라운드는 계속 물려두고, MOSF.. 2016. 6. 29. [BSDA Project] 18650 배터리 4셀 (2직렬, 2병렬) 휴대용 5V 공급기 BSDA (Bike Safe Driving Assistant) 프로젝트 메인 컨트롤러에 전원을 어떻게 공급할 까 하다가, 18650 배터리 2직렬 2병렬 -> 5V 레귤레이터를 이용하여 5V 전원을 공급하기로 했다. 아에 그냥 4병렬해서 5V 승압을 해도 되는데 딱 떠오른게 스텝다운밖에 없어서 빨리 진행하려다 보니 이렇게 되어 버렸다. 이미 구매 해 버렸으니 일단 이대로 진행하고, 나중에 필요하면 4병렬 -> 5V 승압으로 회로를 수정하려고 한다. 교육용 로봇에 배터리 부분이다. 14.8V 8800mAh면 얼마나 큰 용량인가. 일단 빼냈다. 18650 배터리다. 게다가 LG셀! 이 배터리팩 필름을 제거하고, 회로를 분리한다. 회로 분리 후 이제 셀에 붙어있는 철판을 제거한다. 제거 완료. 중간에 스파크 .. 2016. 6. 28. 이전 1 다음
