[BSN Infrastructure] 서버 및 스위치 구입 및 가상화 환경 세팅

by [방울] 2020. 1. 1.



안녕하세요, 방울입니다.



18년 12월 18일에 작업한 사항입니다.

방울 소프트 네트워크 인프라를 더욱 빠르고, 안전하게 하기 위하여 서버 및 스위치를 구입하였습니다.

스위치는 L3 스위치로, 10 Gbps 업링크 광 포트가 있습니다.

저는 이 포트를 각 서버끼리 연결하는 방식으로 사용하려고 합니다.

(서버 간 내부 통신 시 10 Gbps 속도를 이용할 수 있도록)



이 날은 빠르게 부품을 운송하기 위하여 그린카에 티볼리를 대여하였습니다.



티볼리 계기판

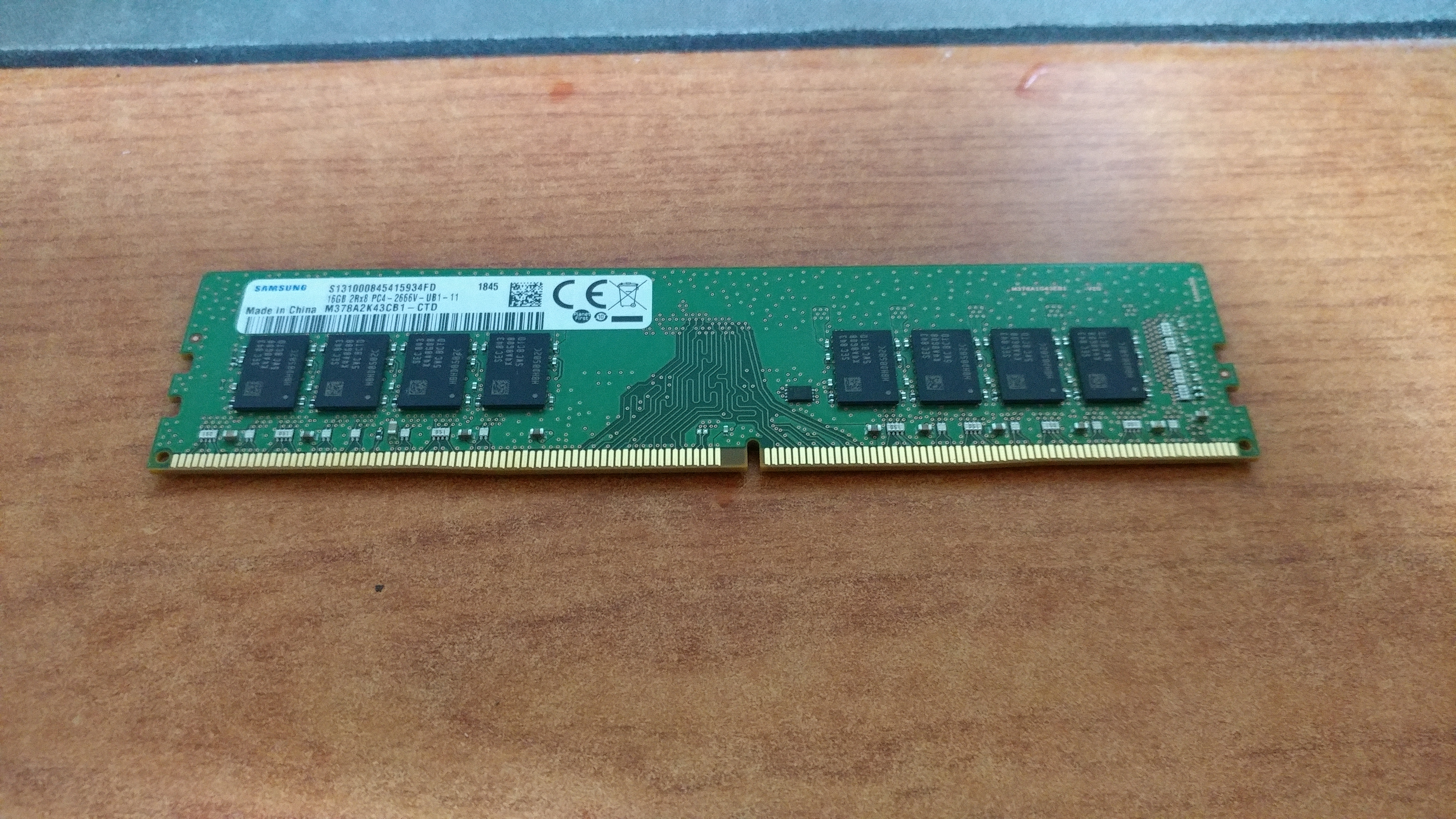

DDR4 16GB 메모리
4U 서버 케이스 및 L3 스위치

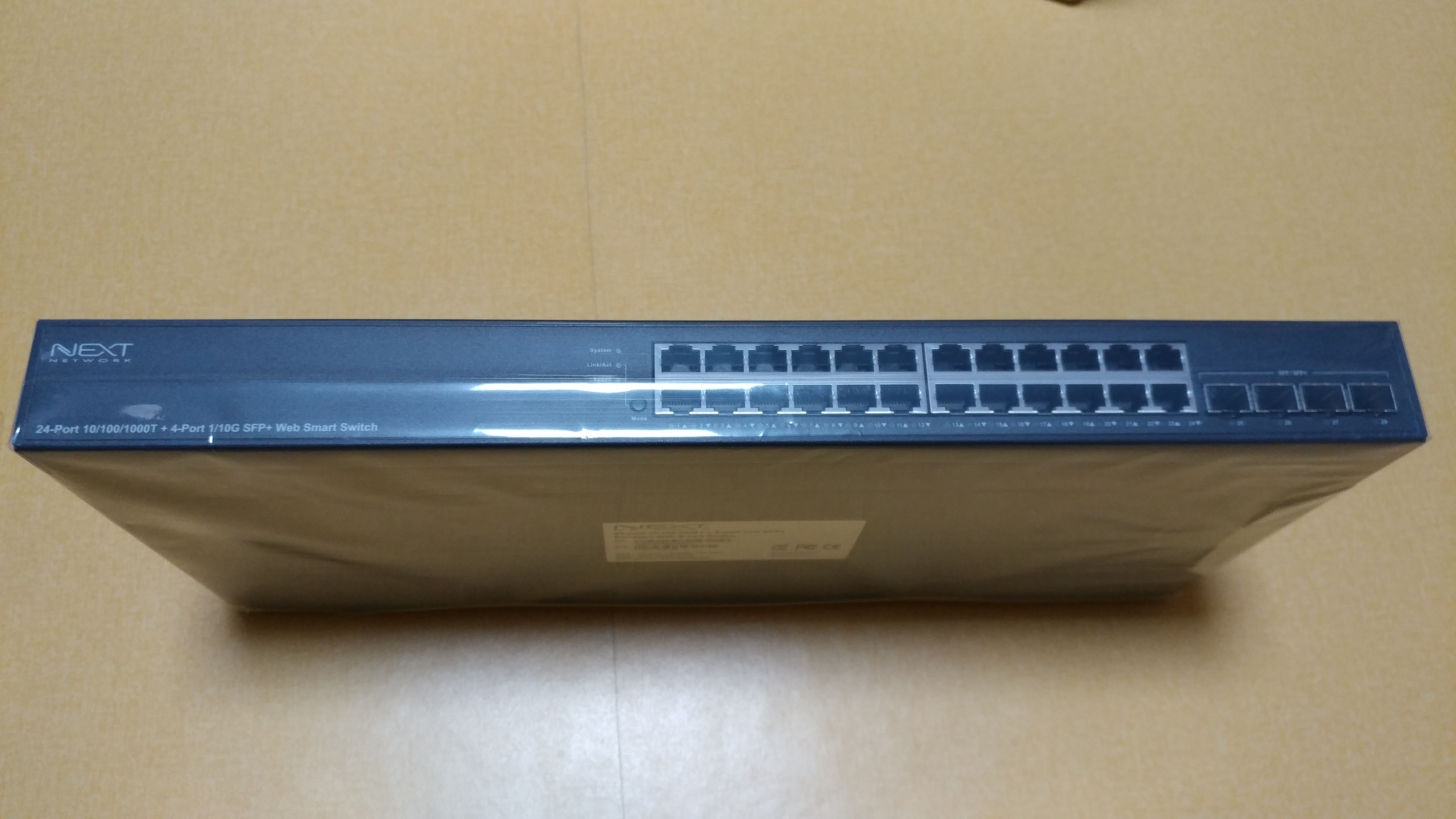

L3 스위치

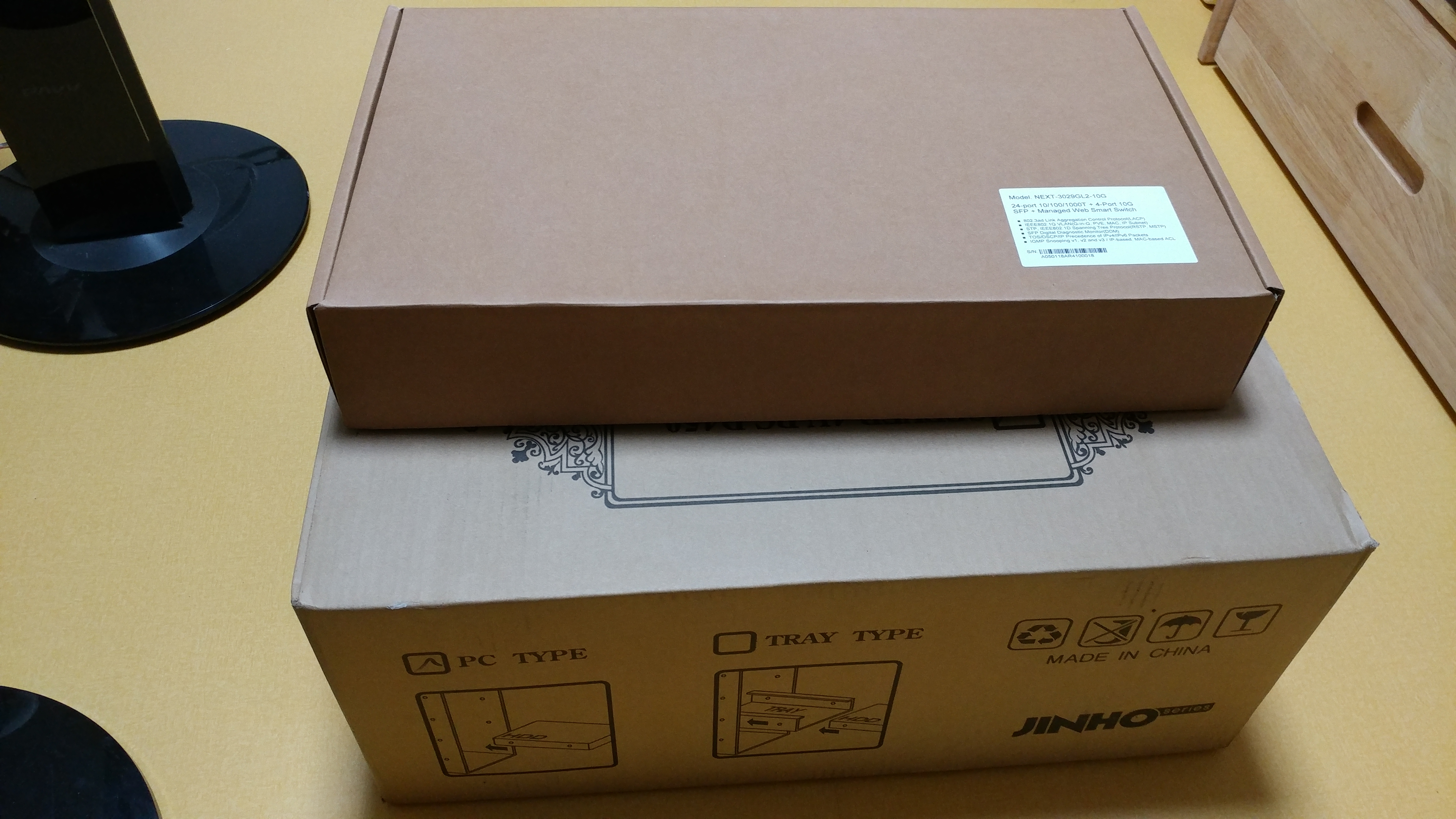

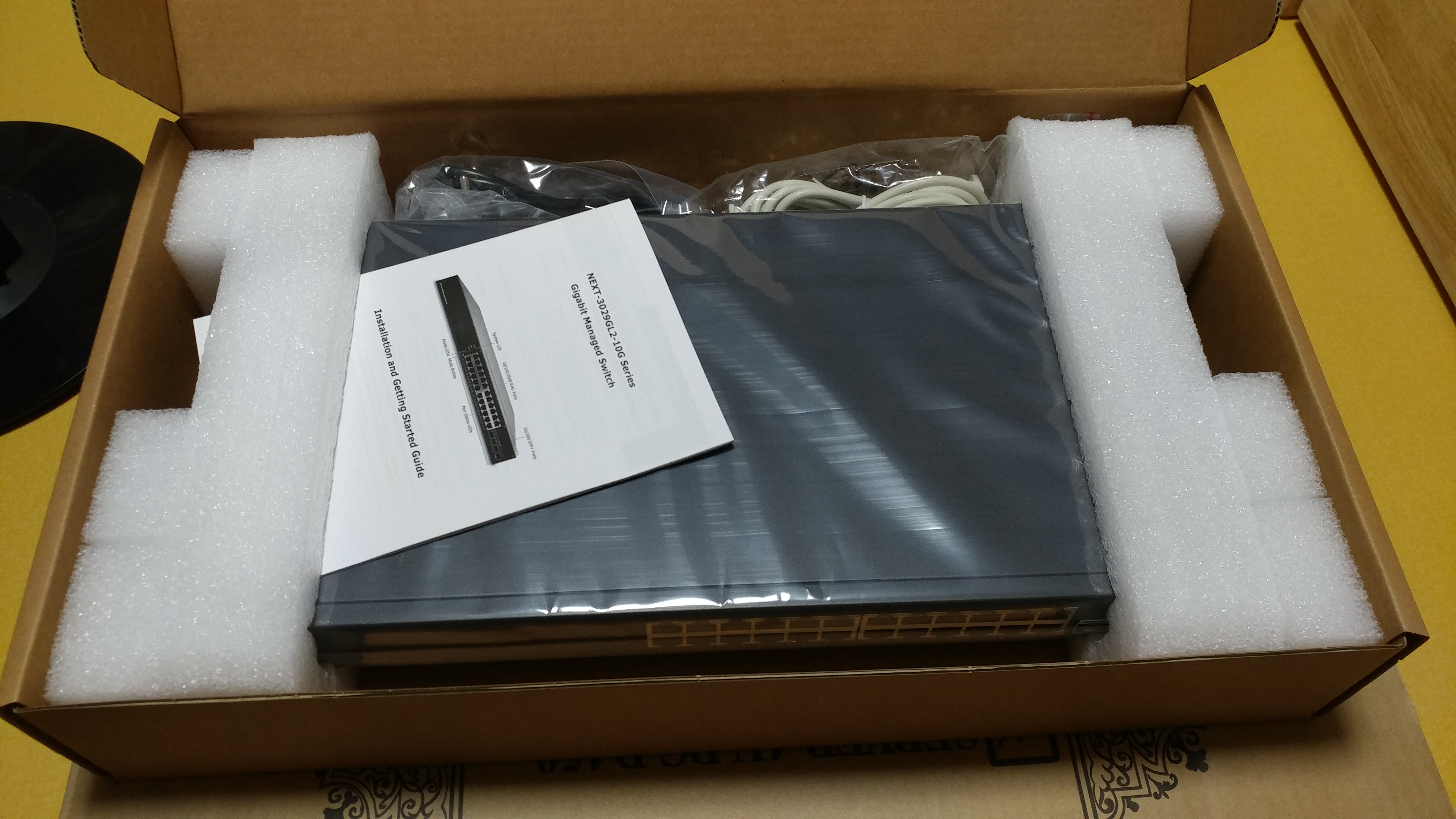

스위치 상자 오픈

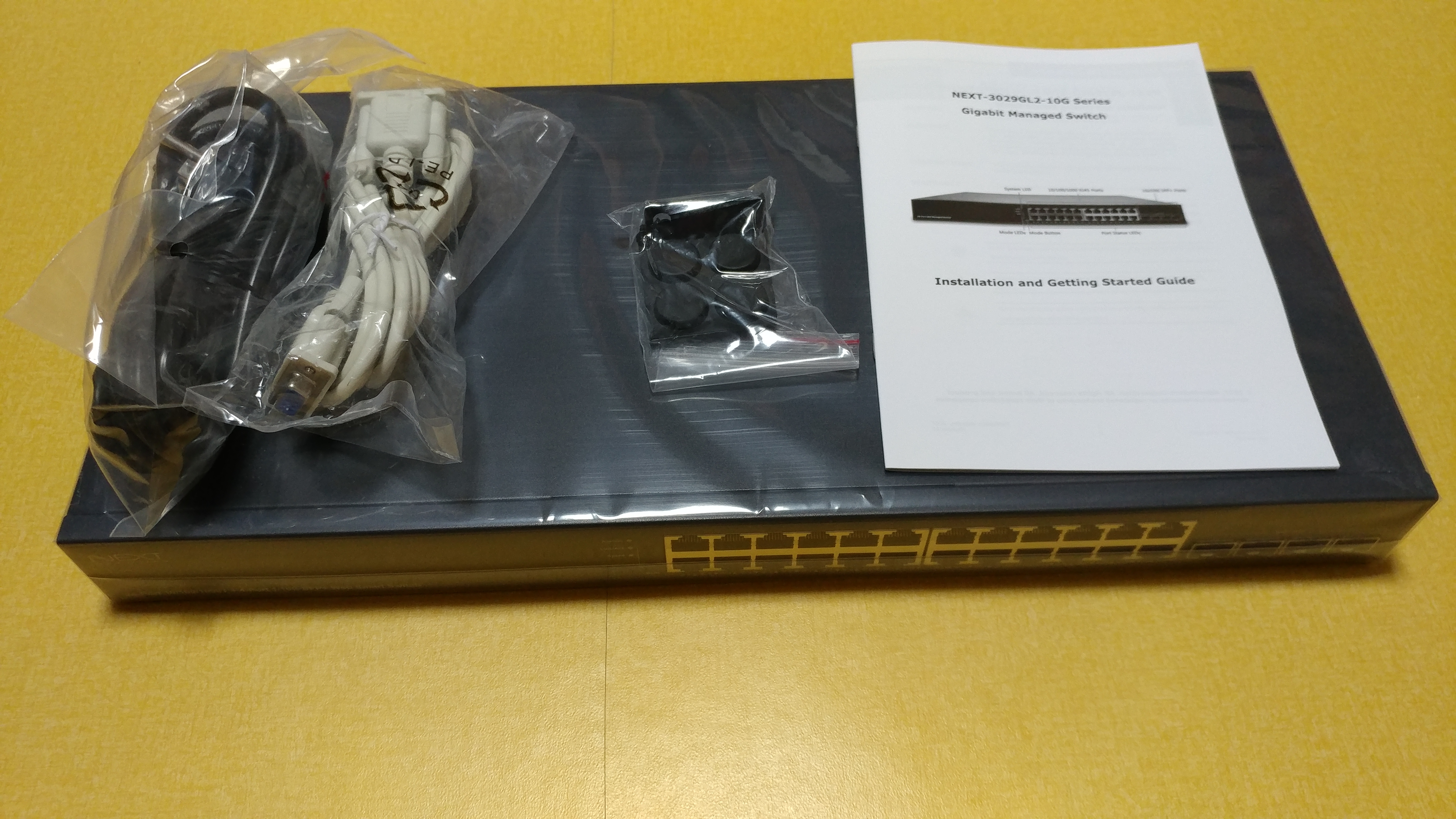

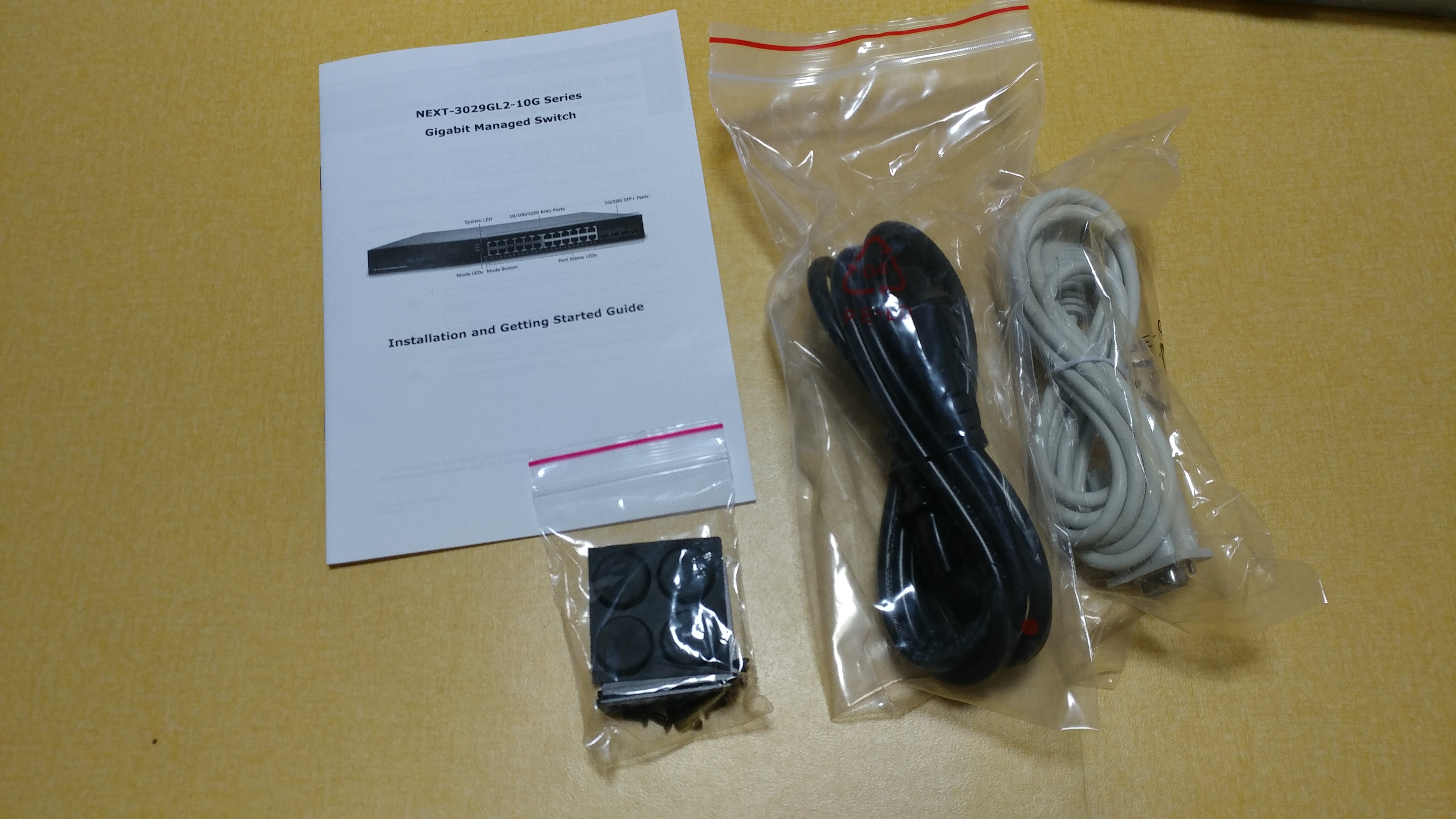

구성품 (본체, 파워 케이블, 콘솔 케이블, 미끄럼 방지 고무, 설명서)

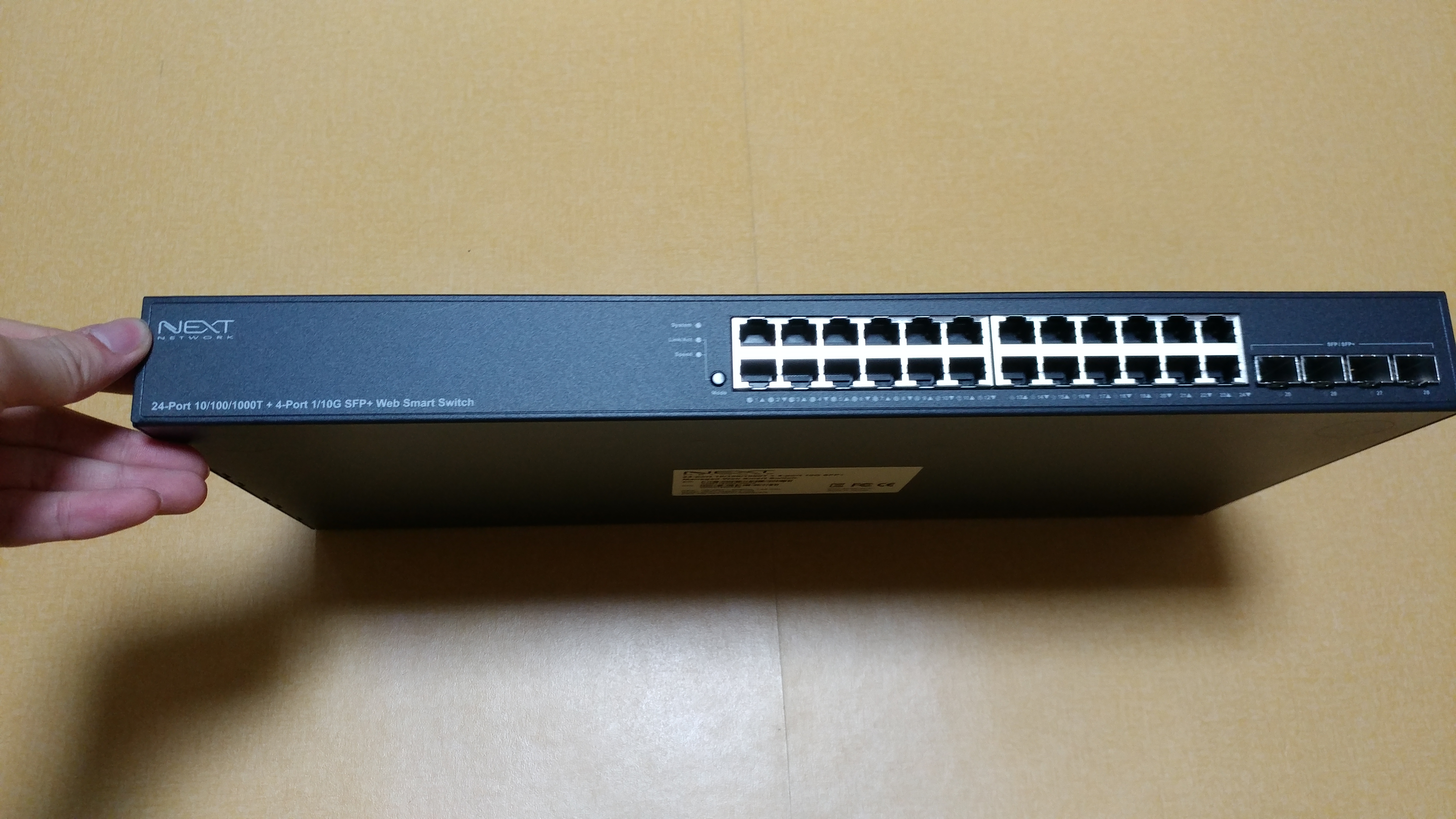

스위치 본체 전면

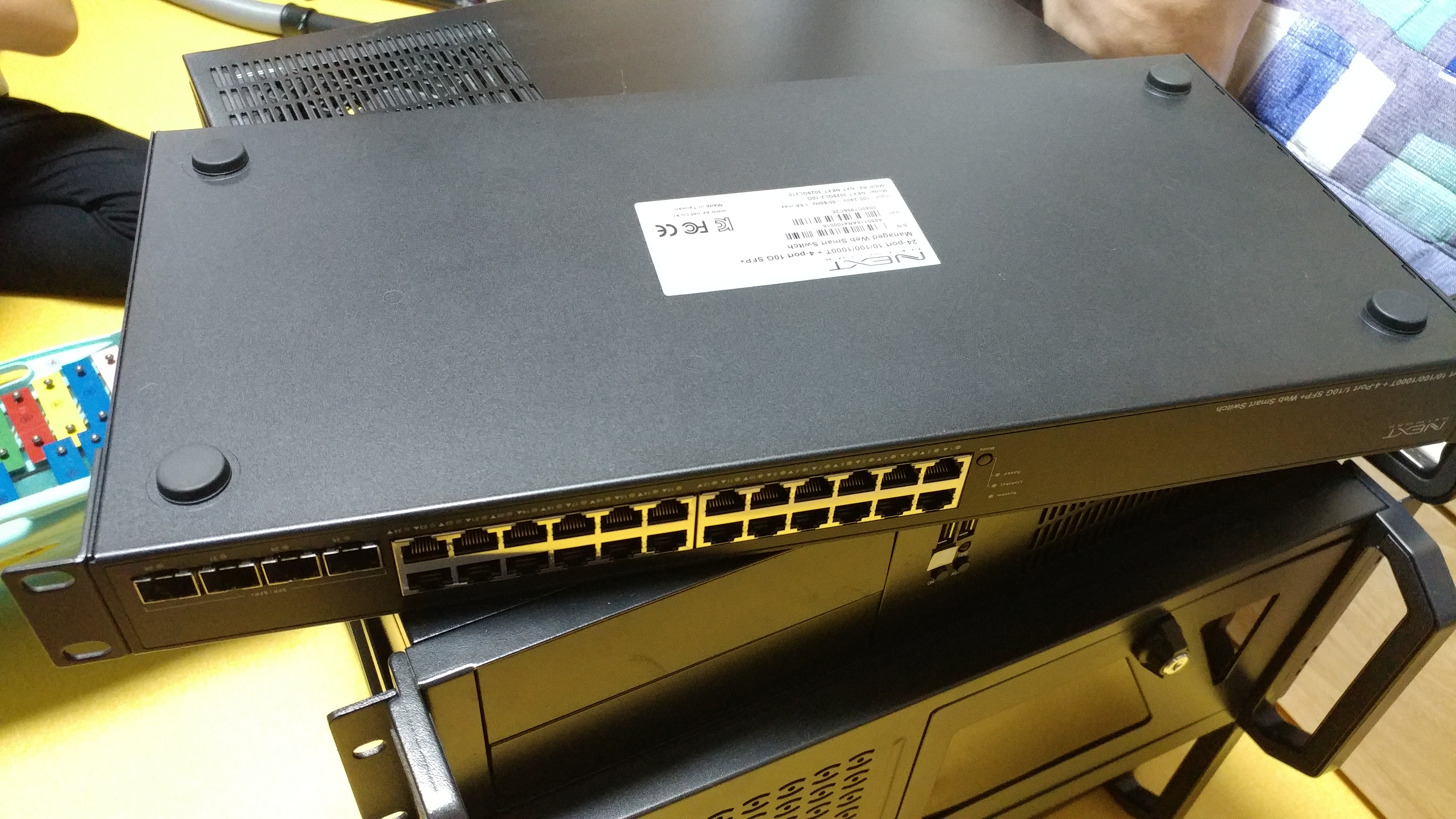

스위치 본체 후면
구성품

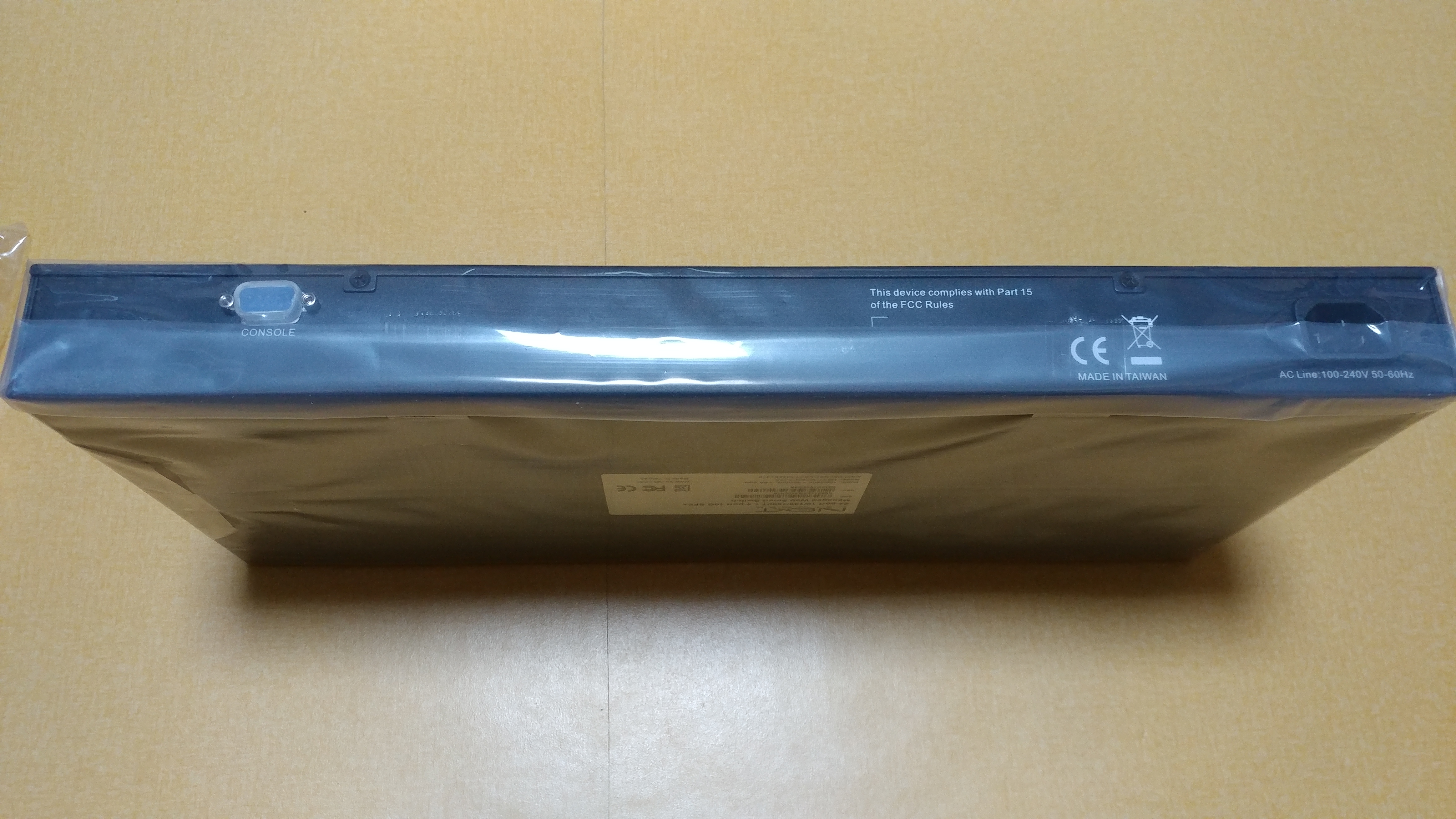

스위치 본체 비닐 제거 후

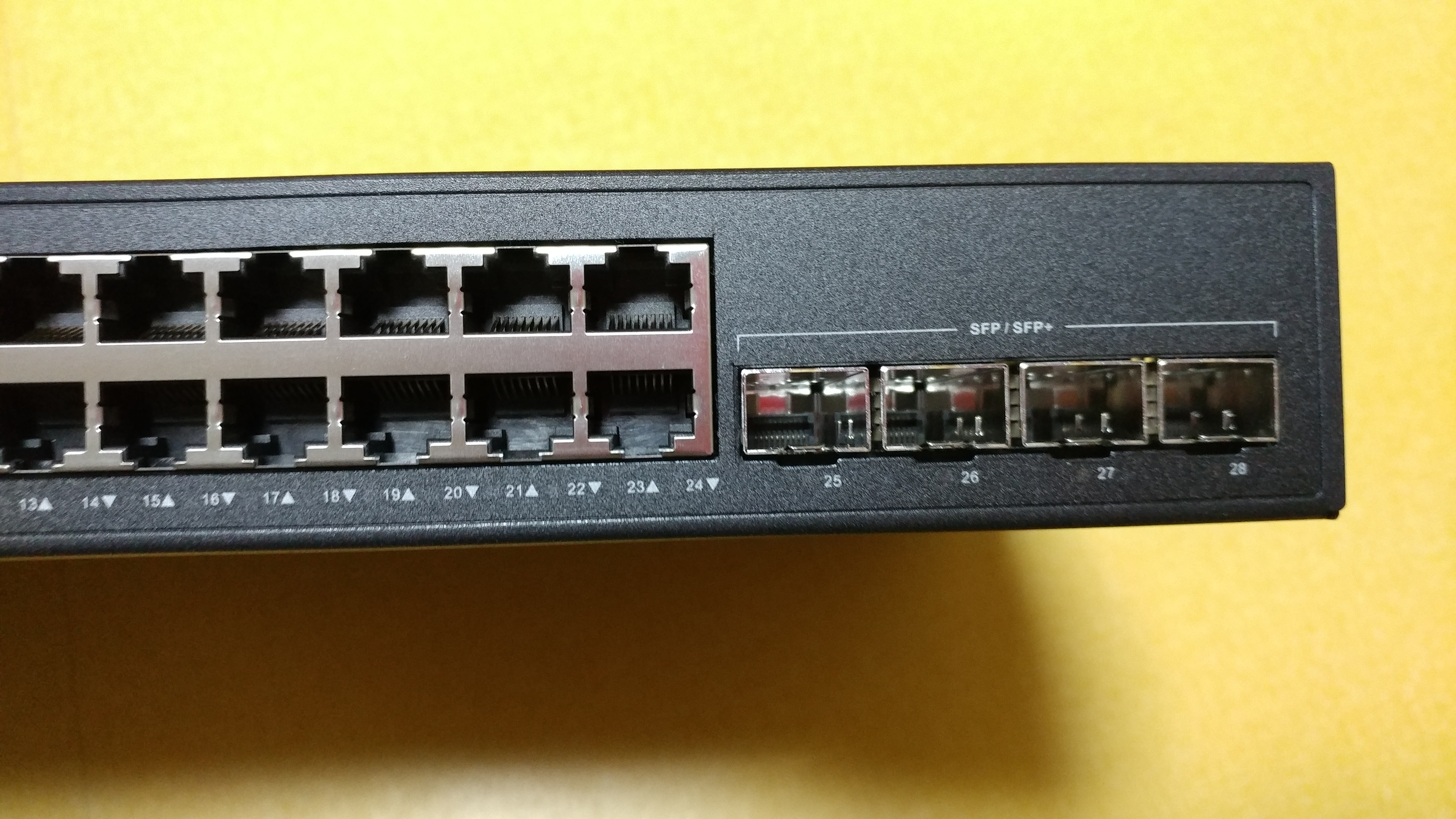

10Gbps 업링크 광포트

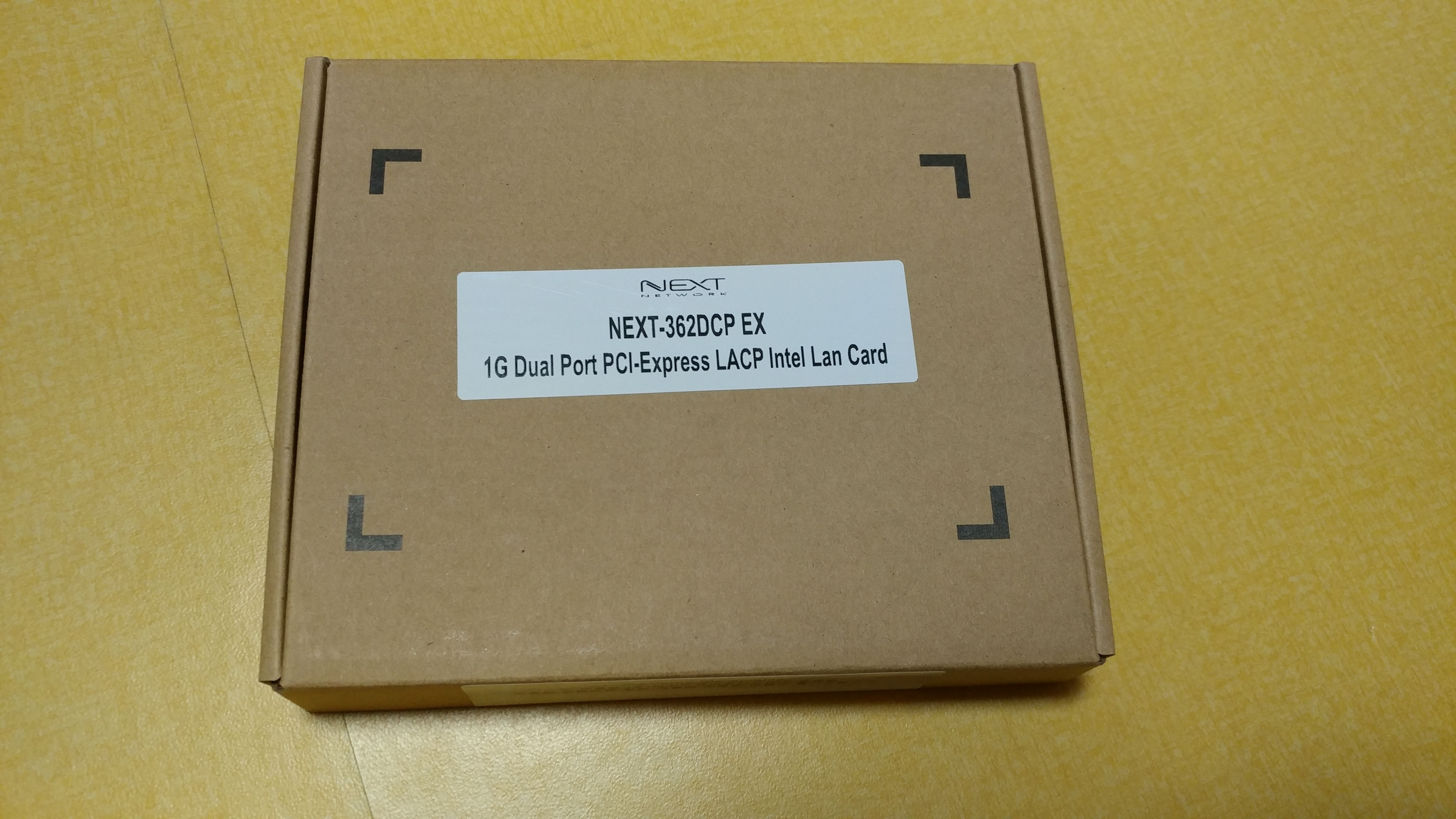

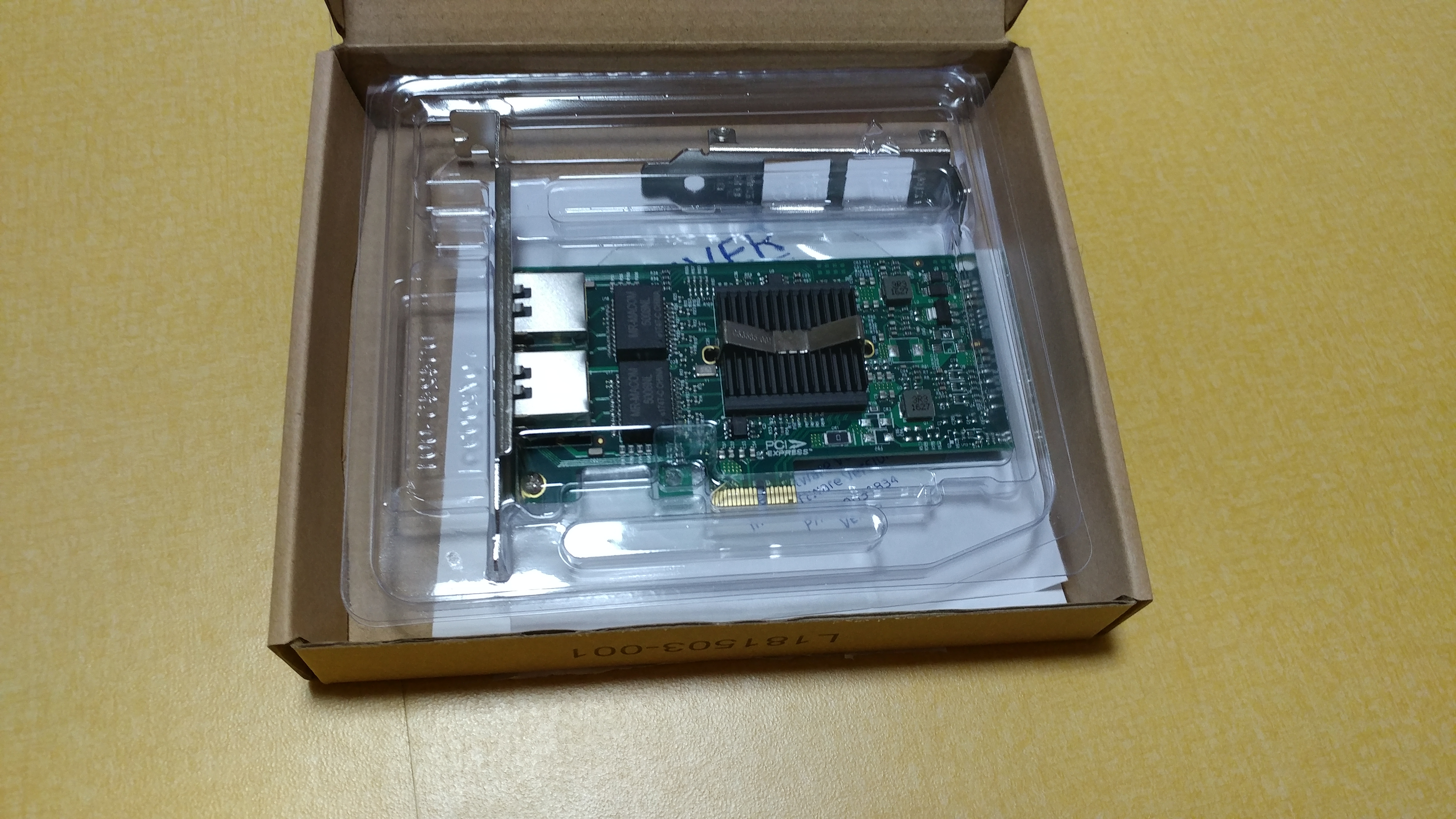

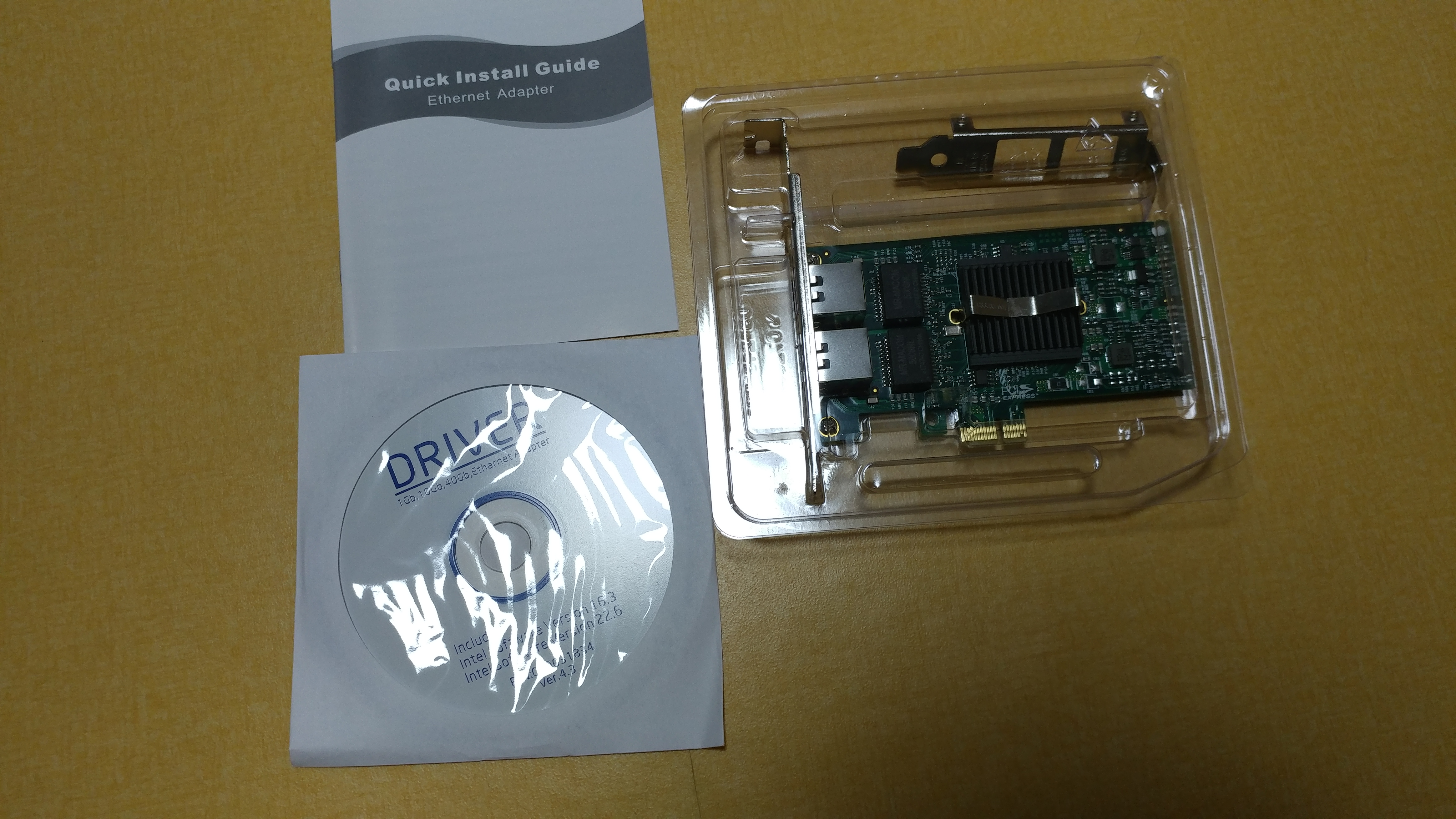

1Gbps 듀얼포트 NIC
상자 오픈
구성품

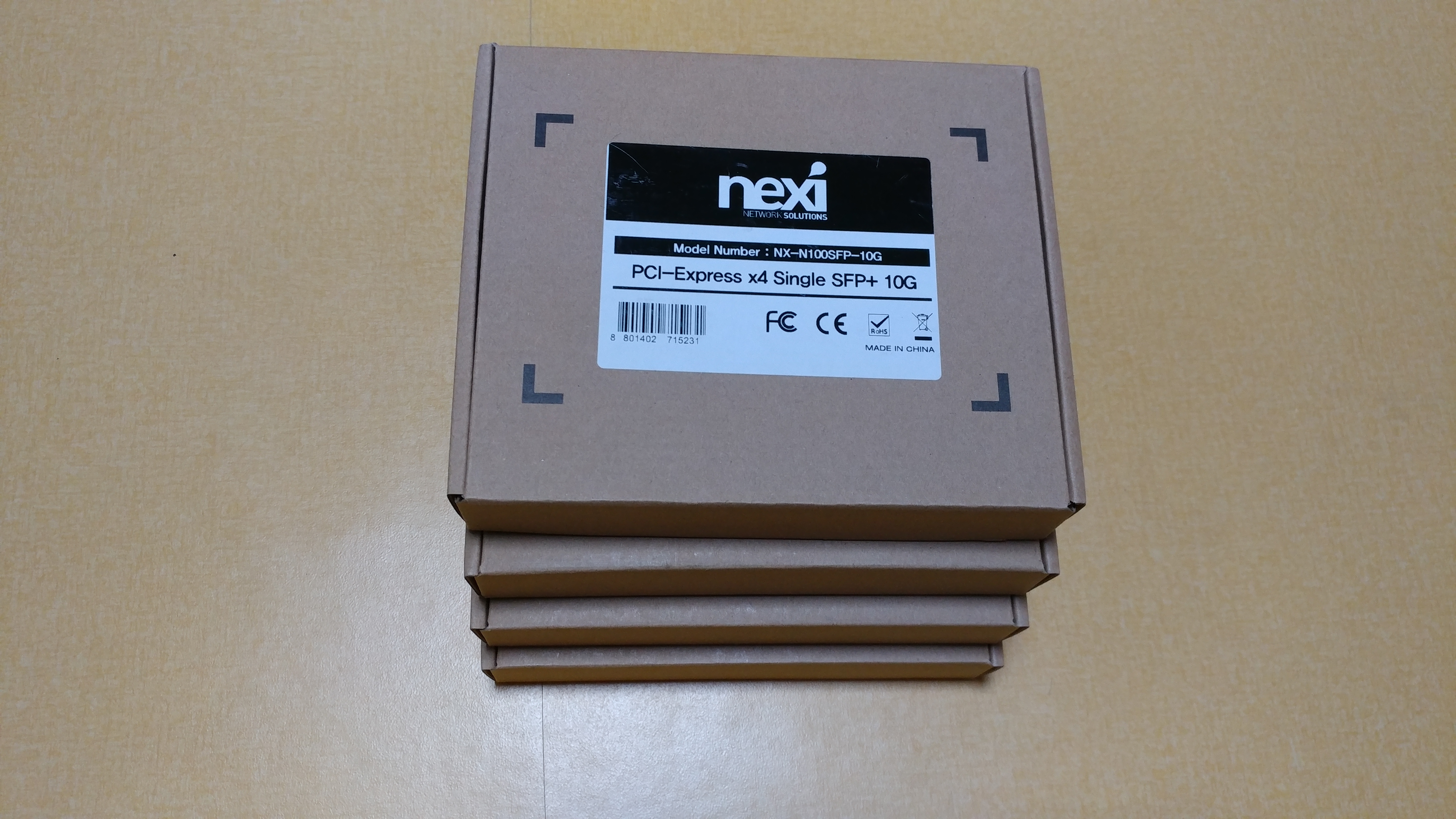

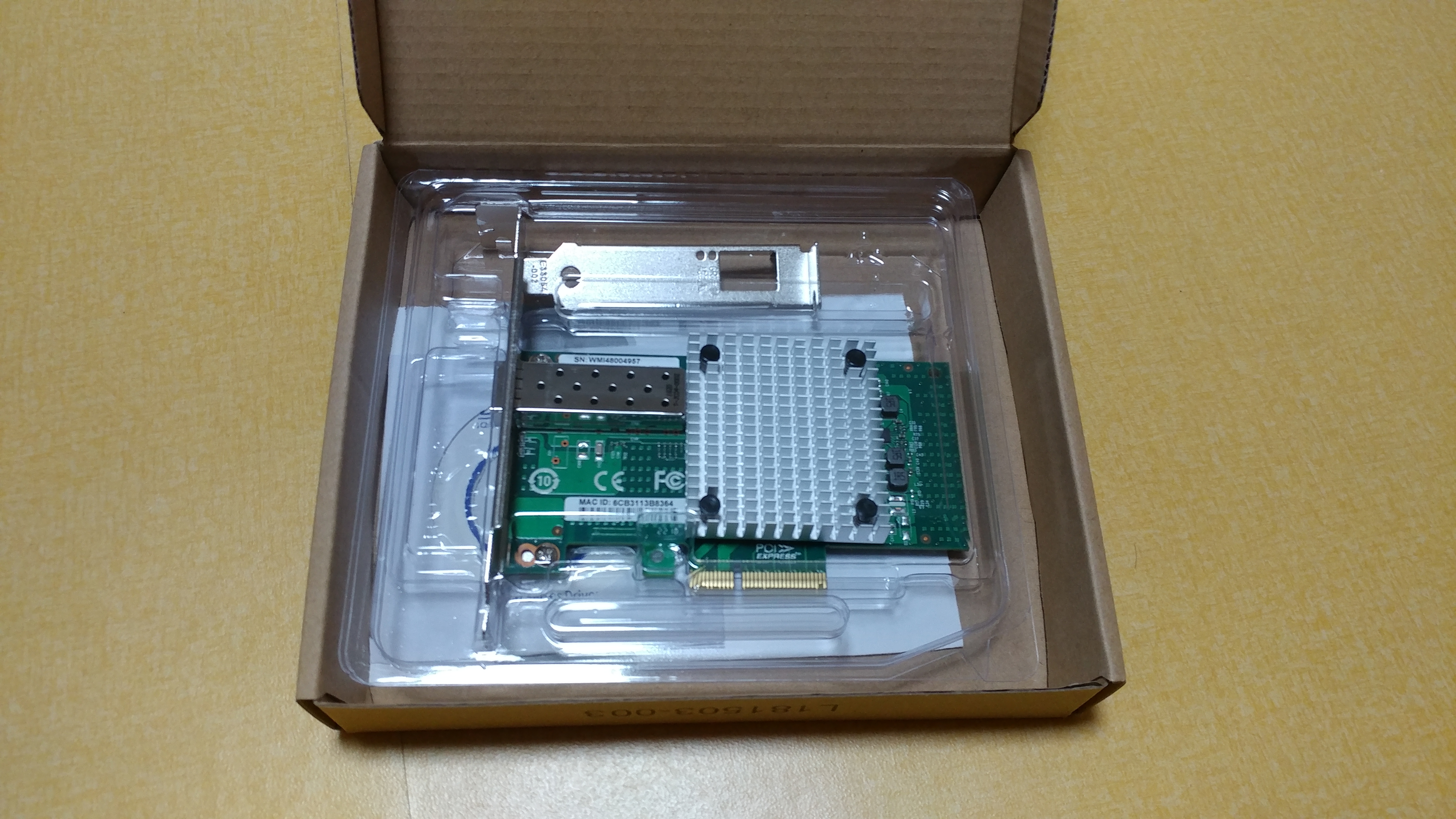

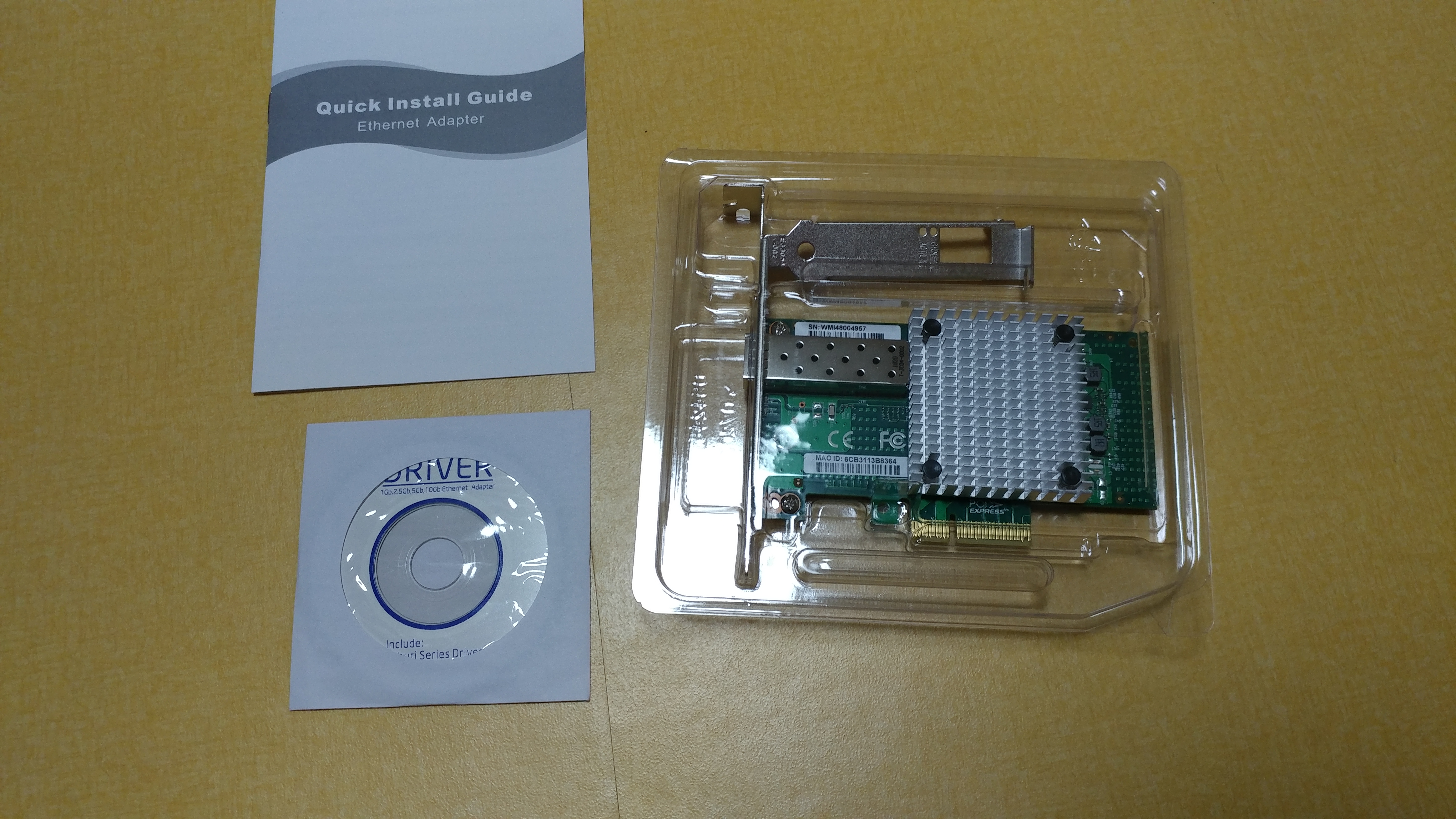

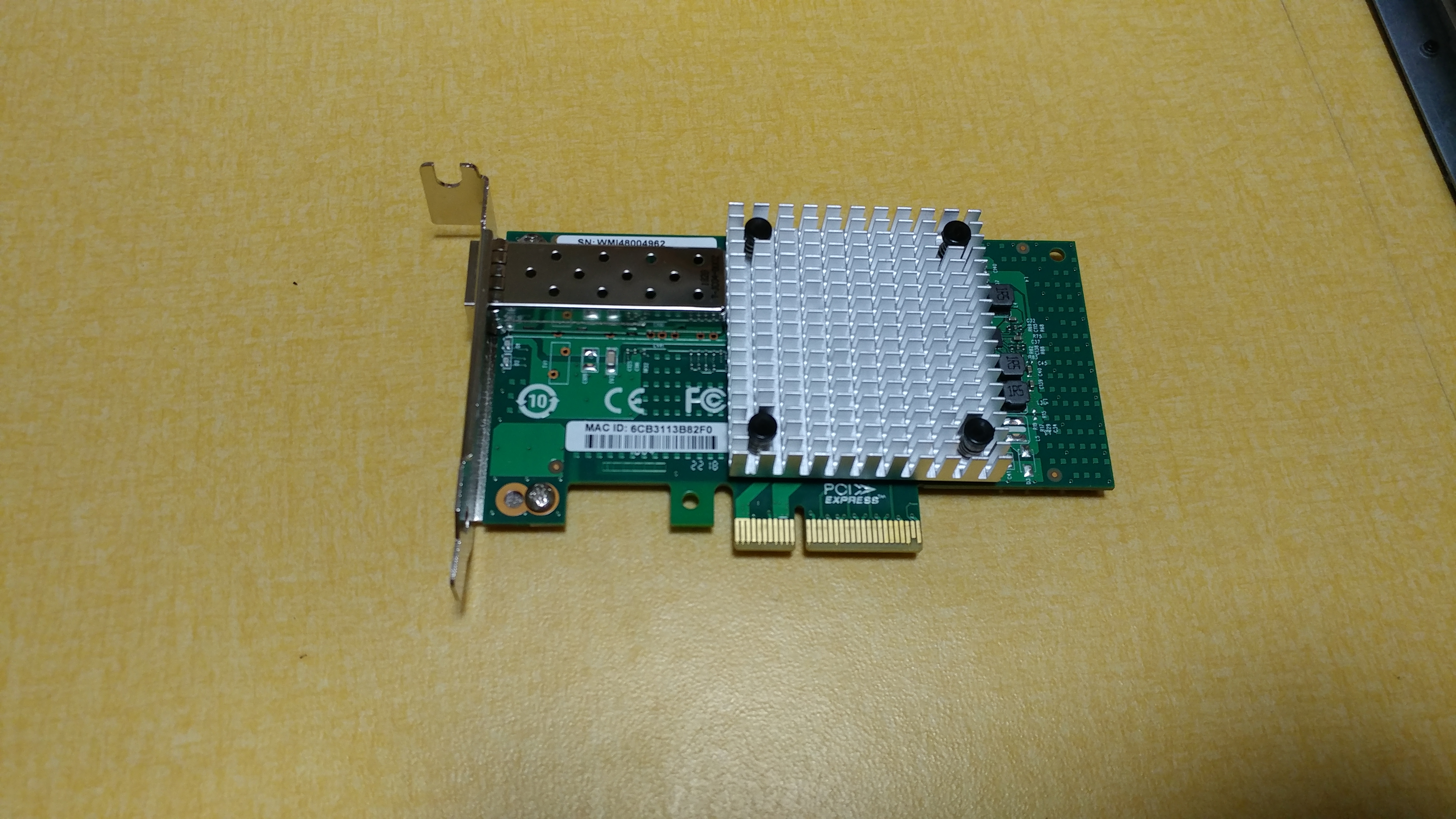

10Gbps 광포트 NIC
상자 오픈
구성품

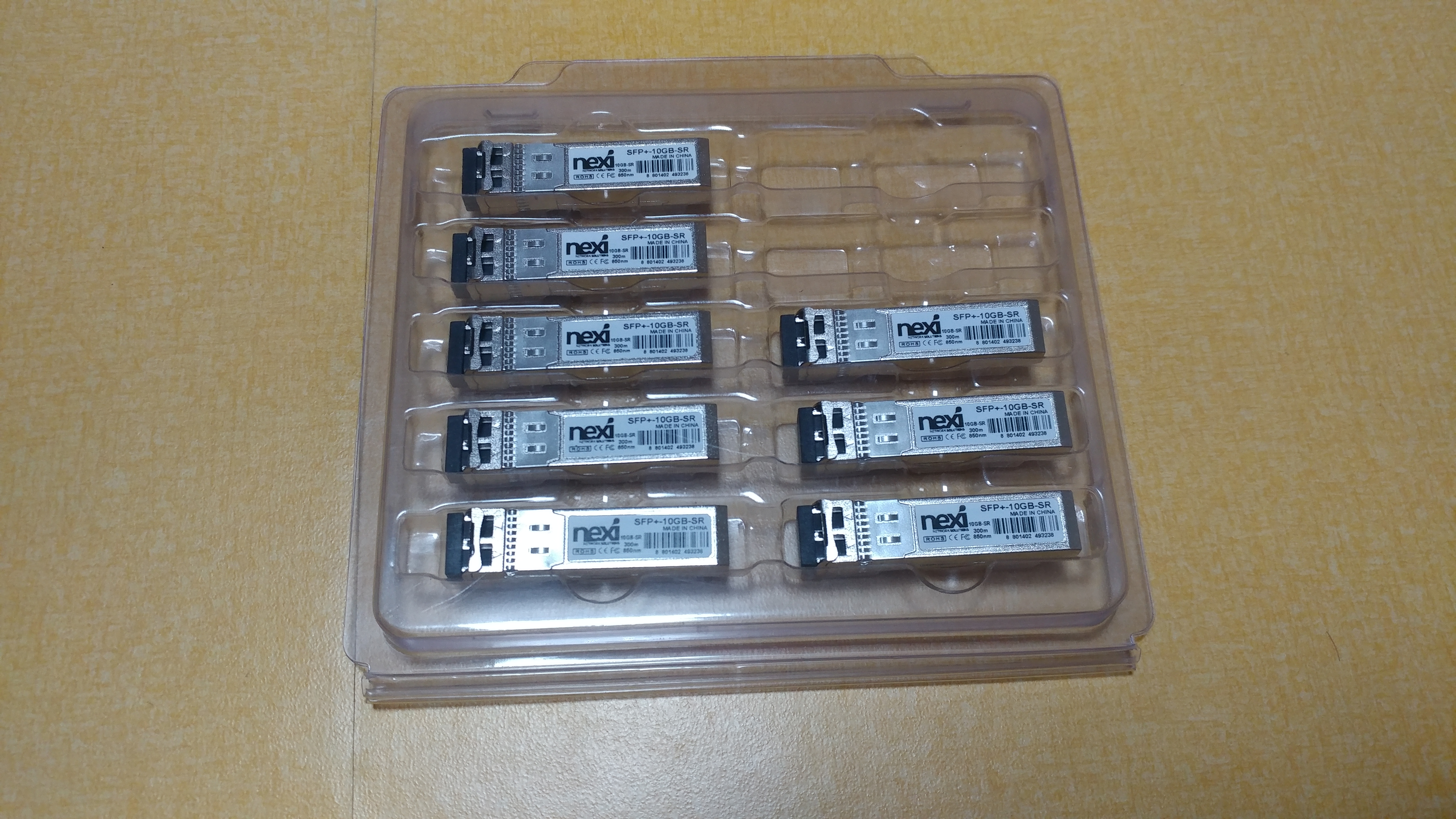

10Gbps 지빅
광 케이블

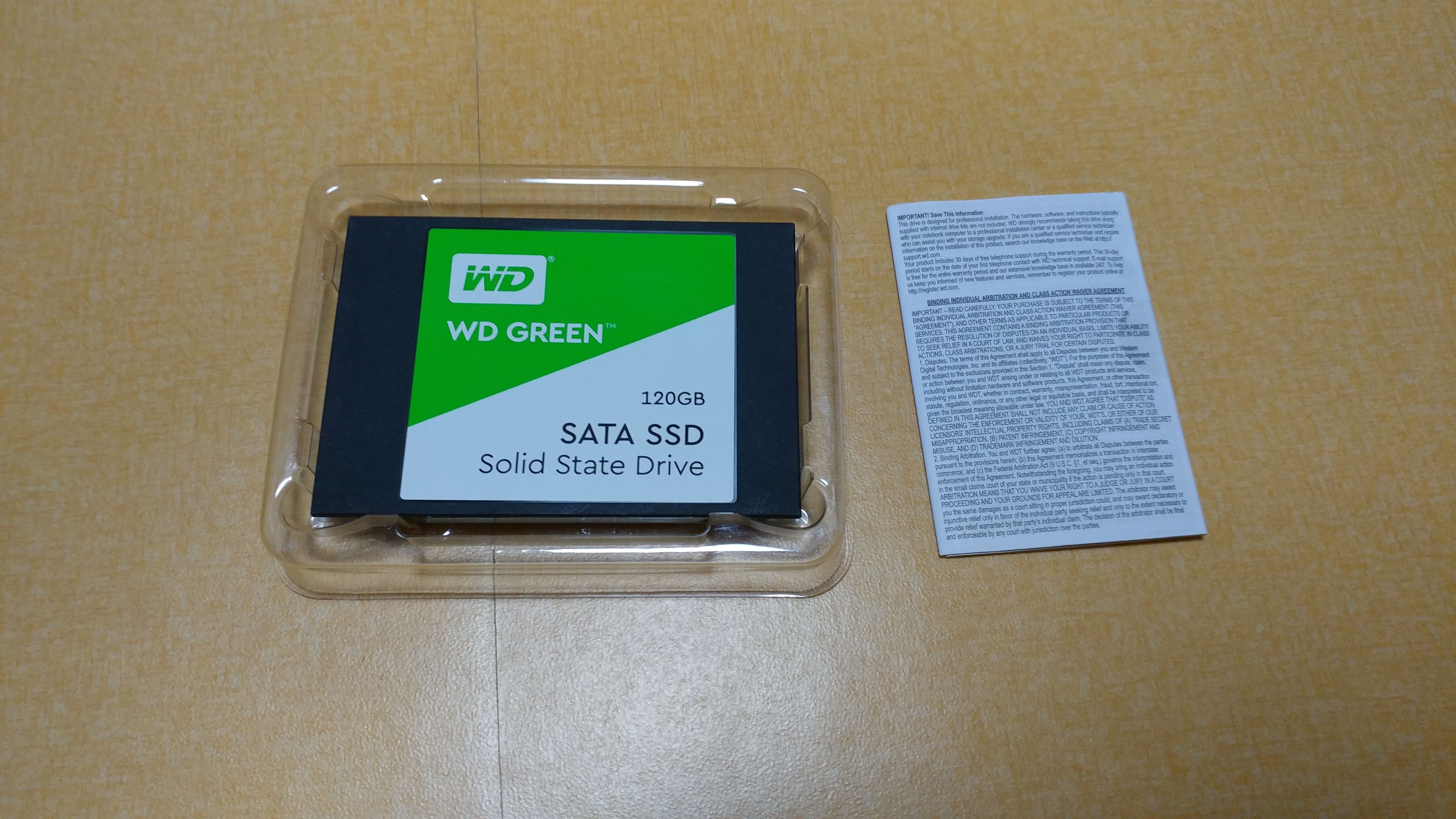

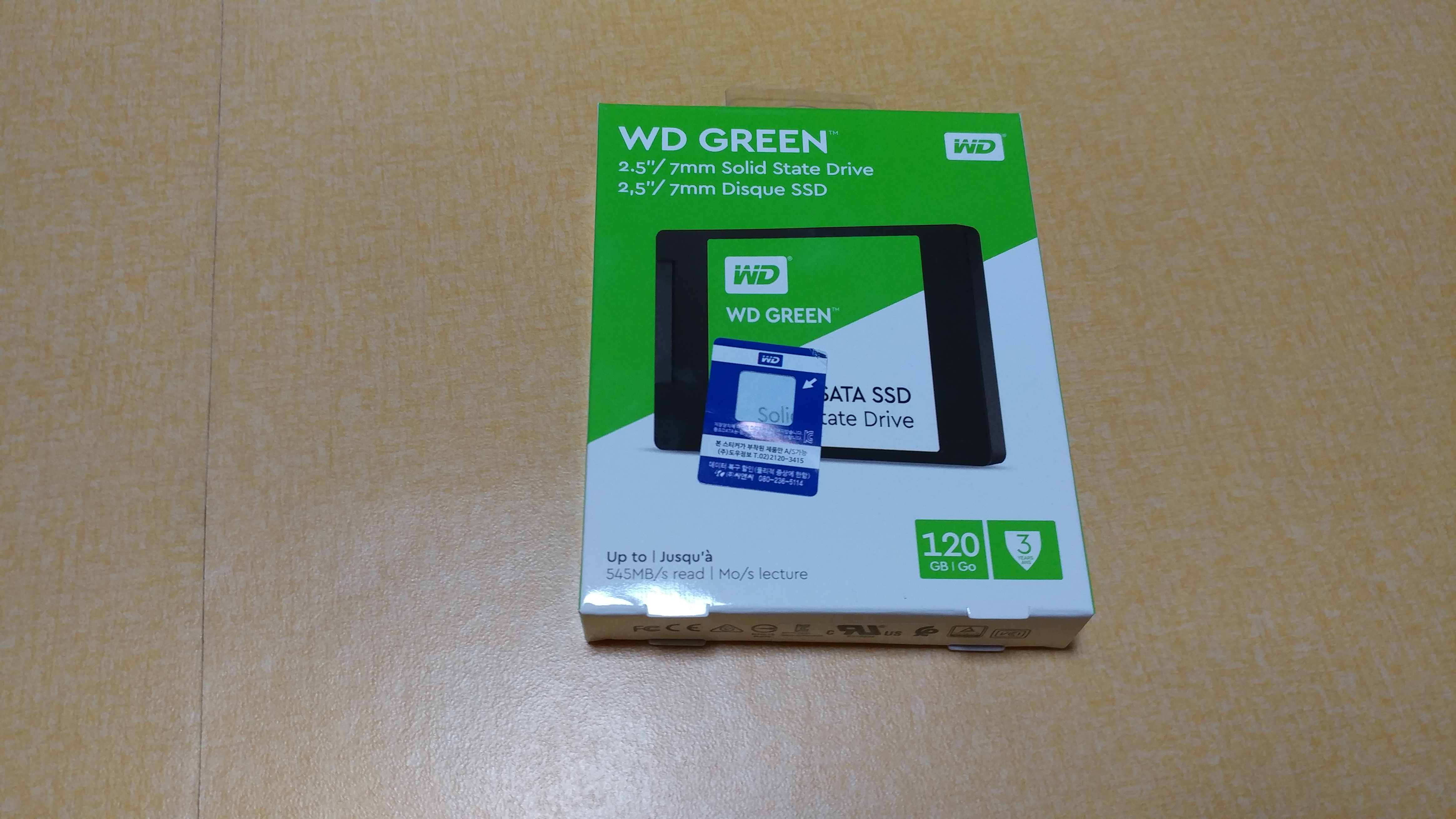

WD Green 120GB (OS용 SSD)
구성품

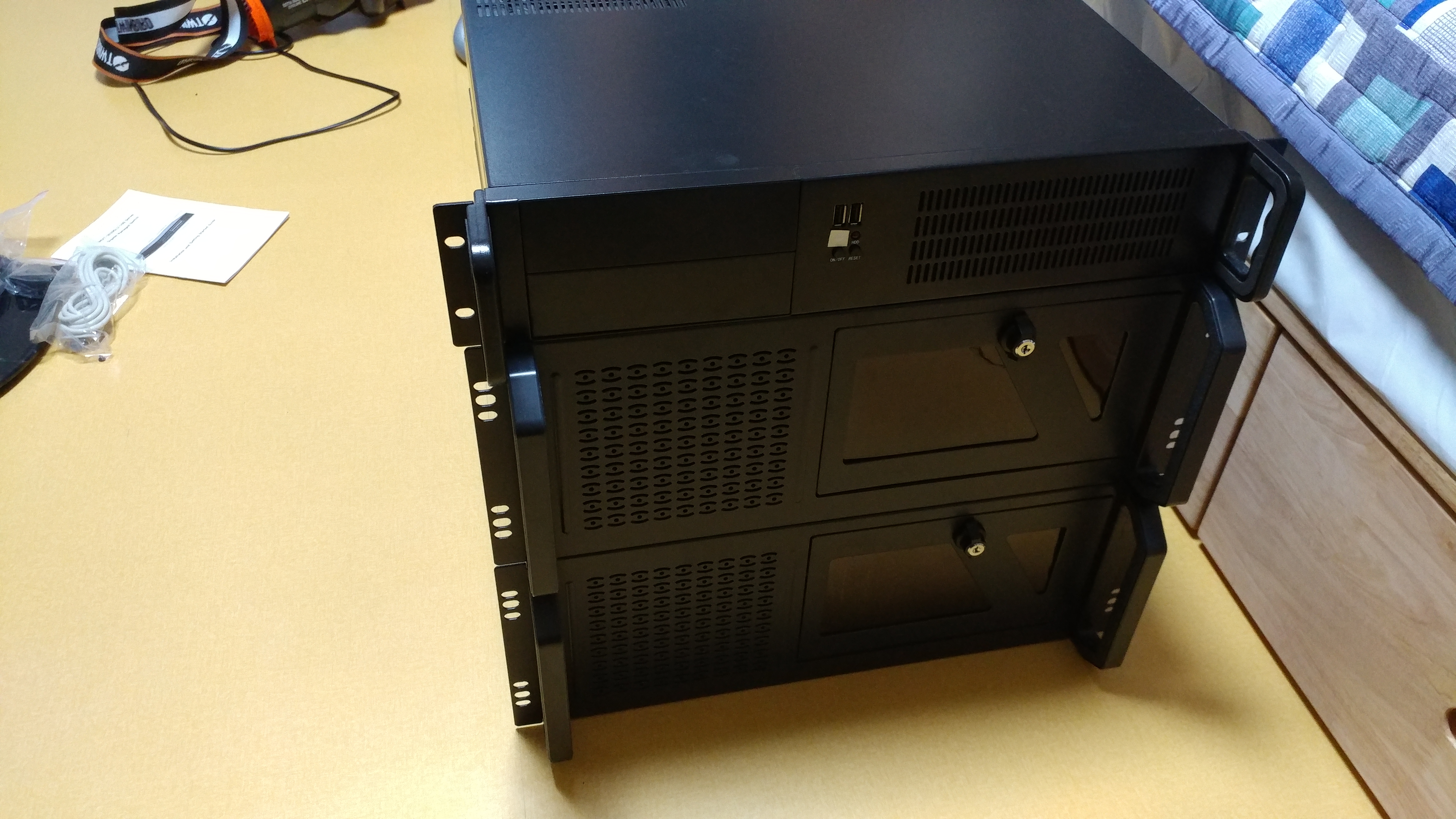

4U 서버 마운트

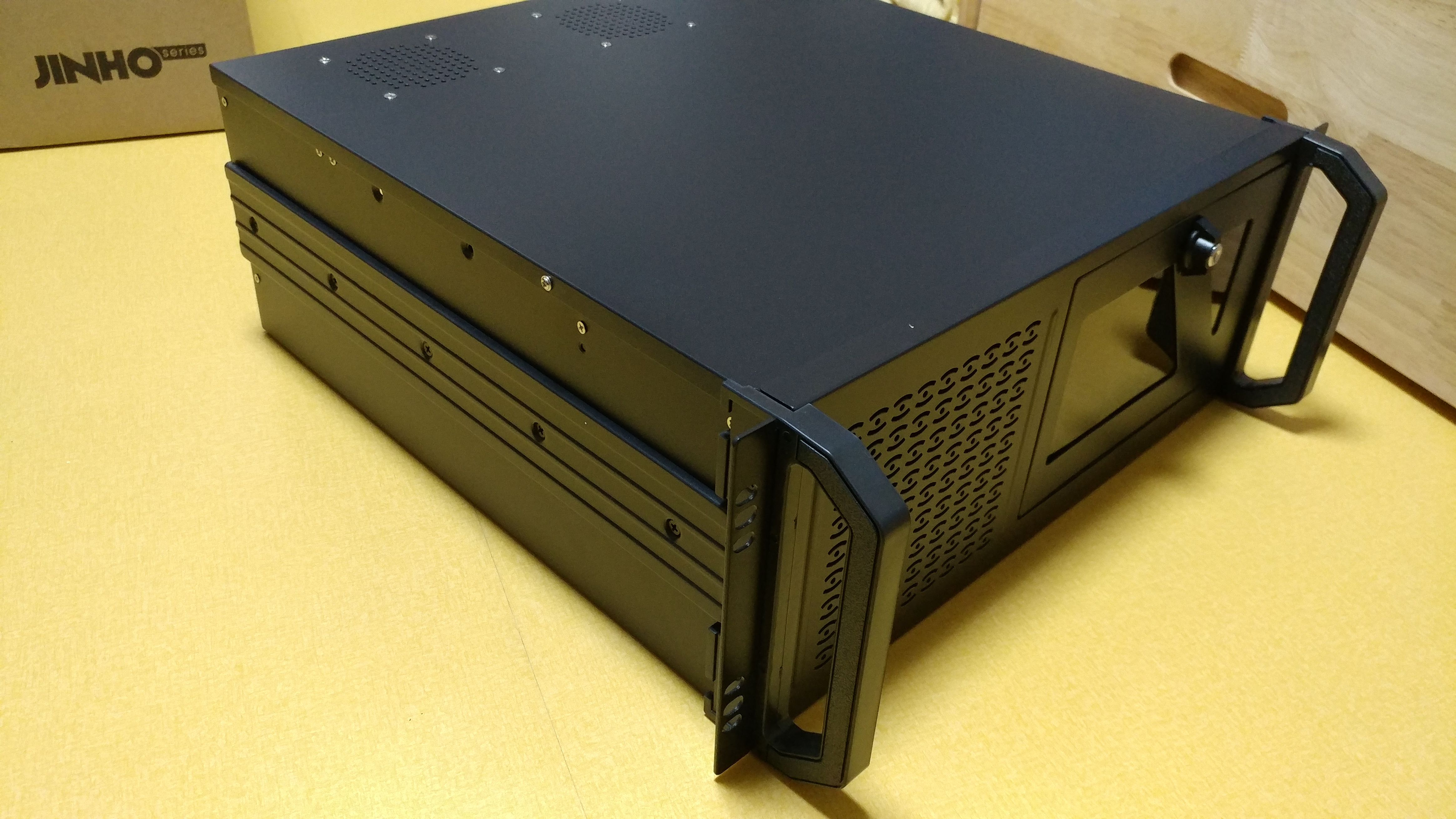

약간 측면

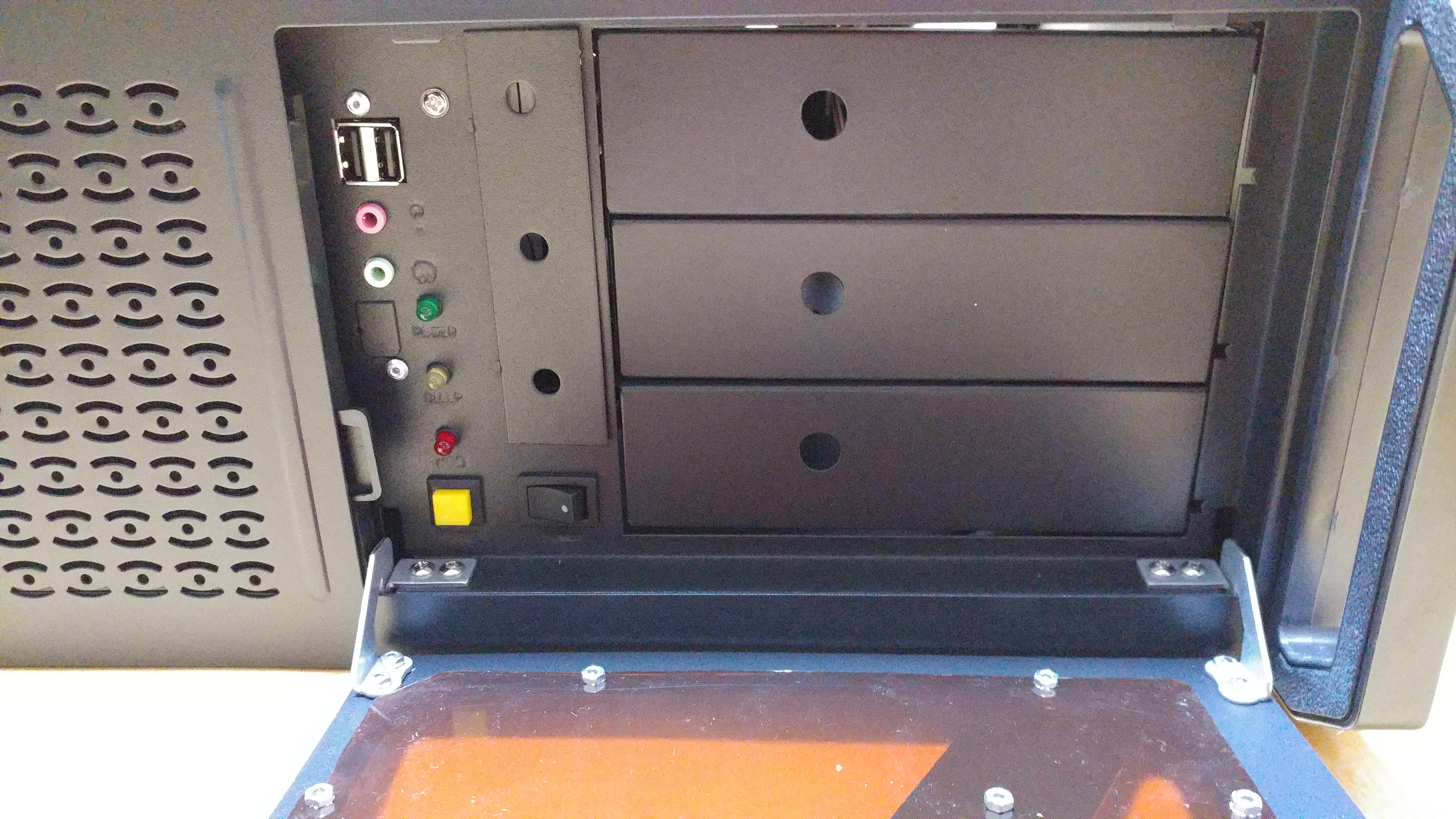

전면

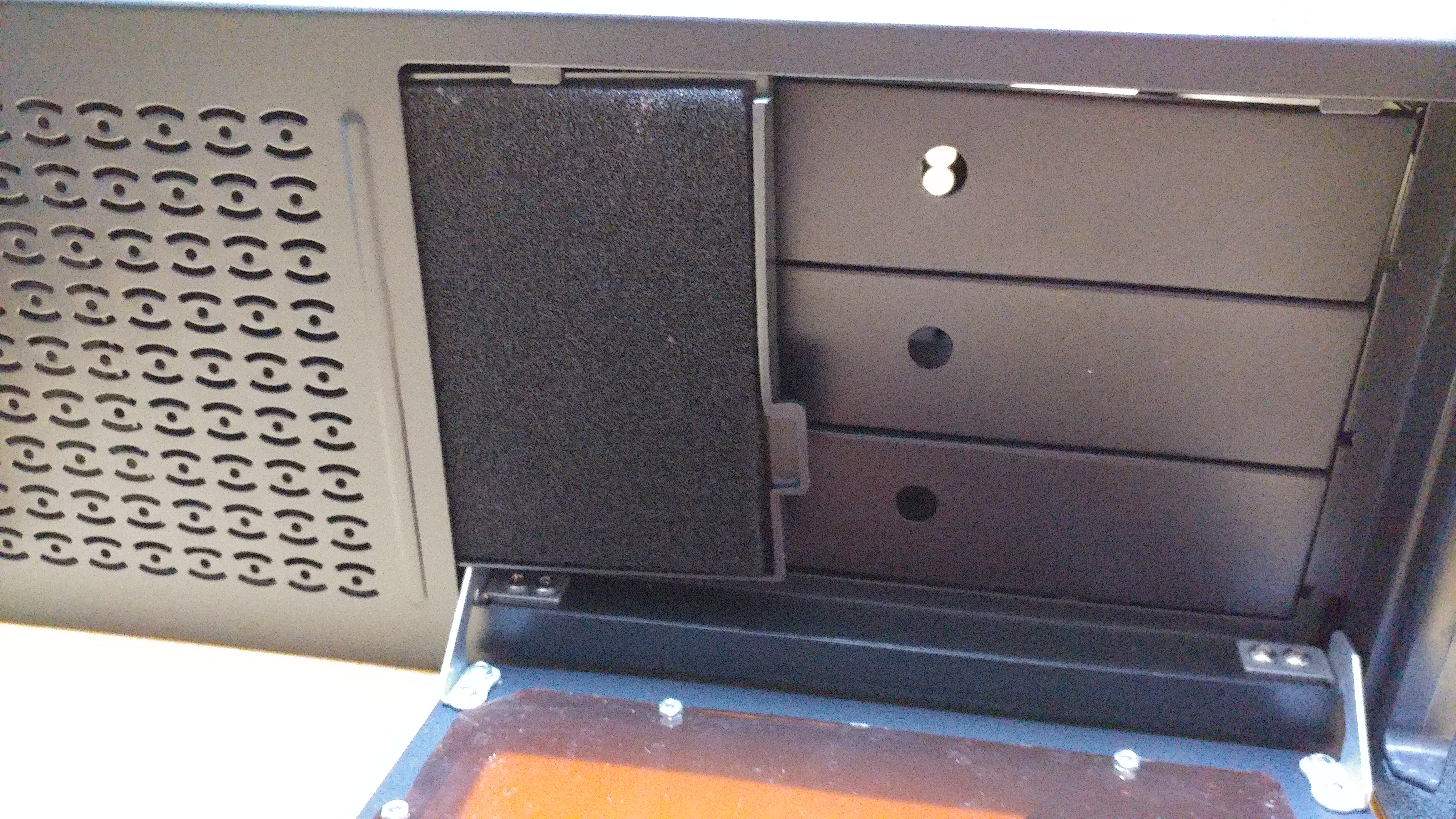

먼지 필터

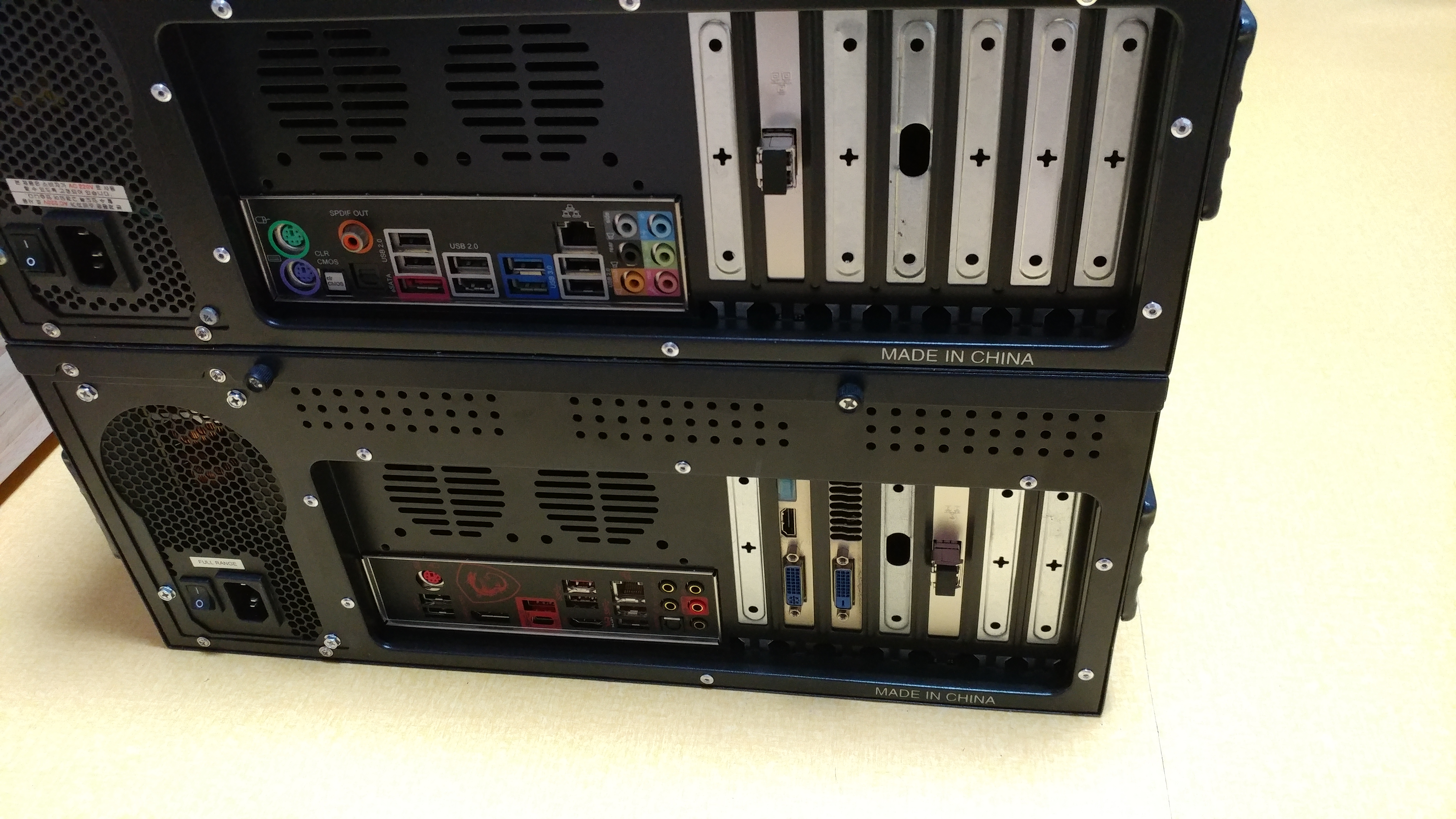

후면 하단

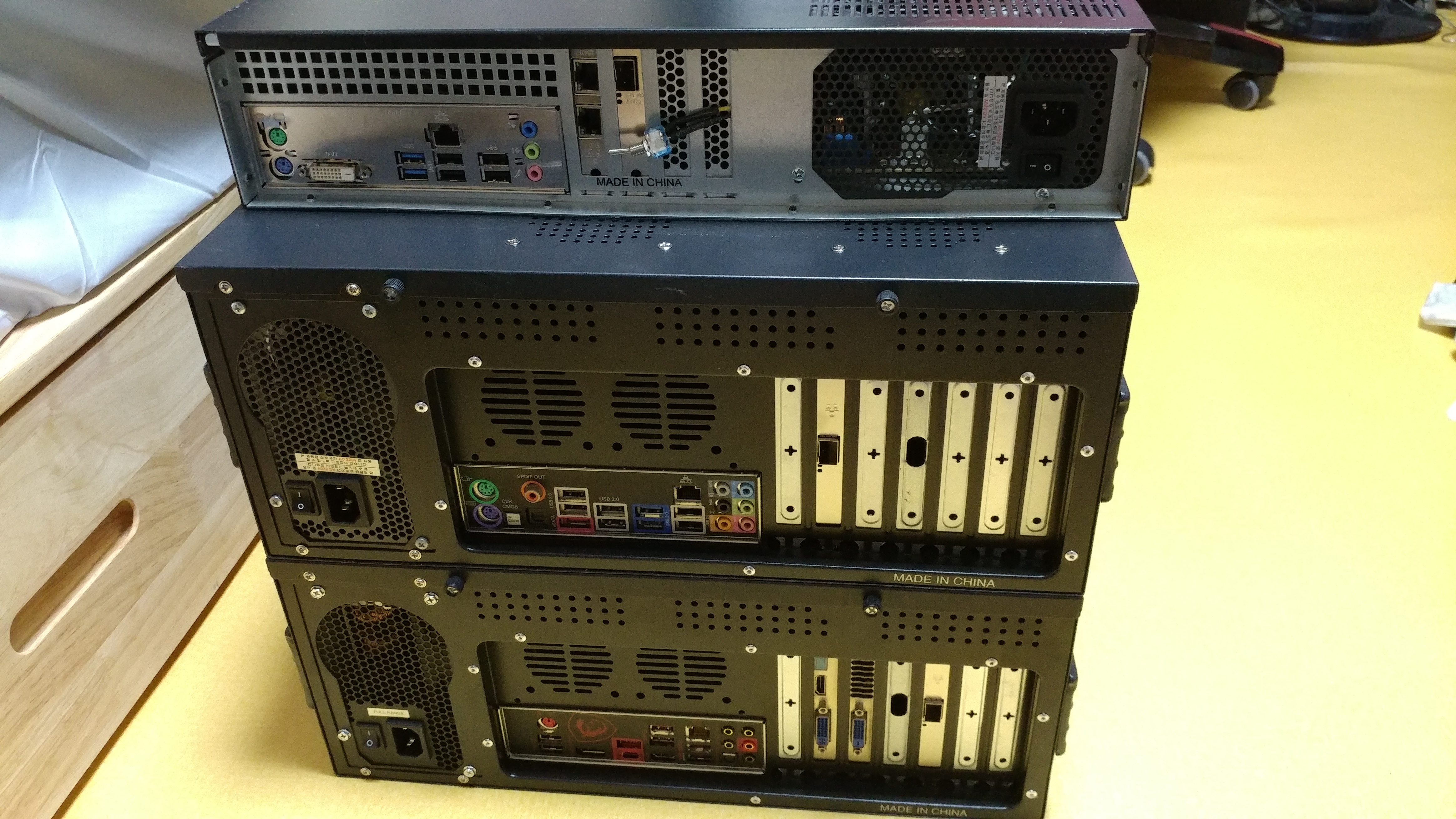

후면 상단

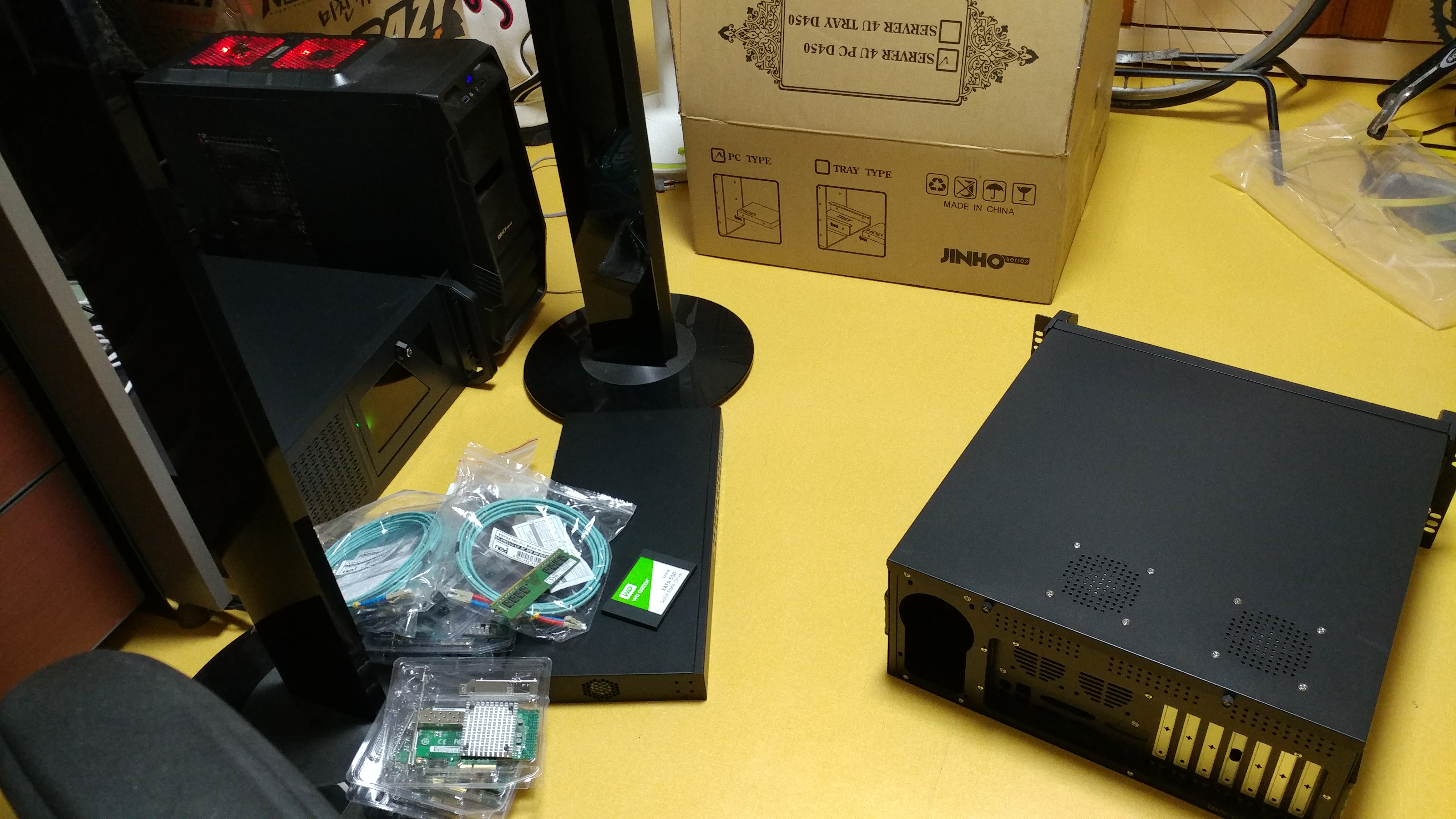

부품들 포장 제거 후 꺼내봄

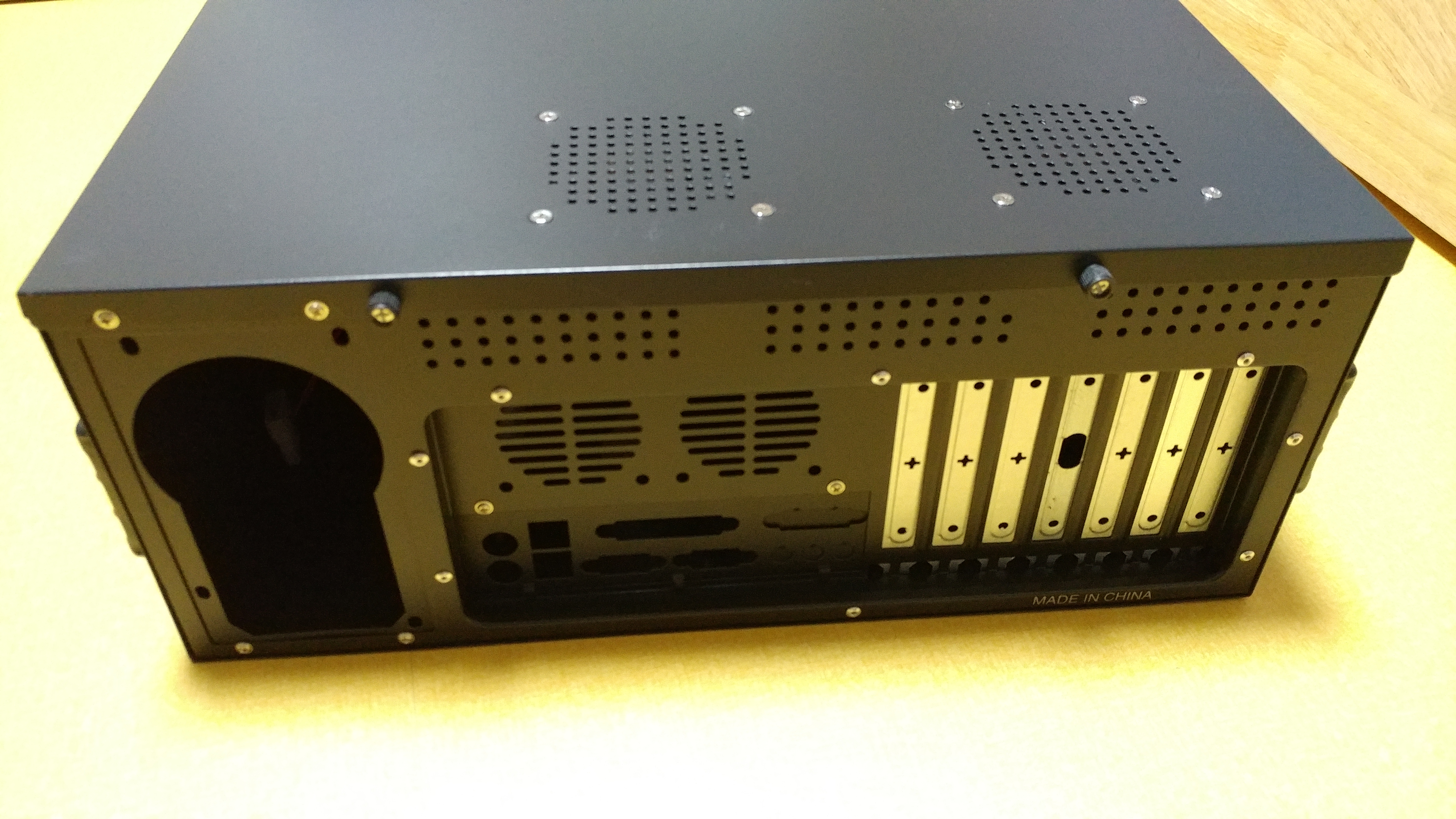

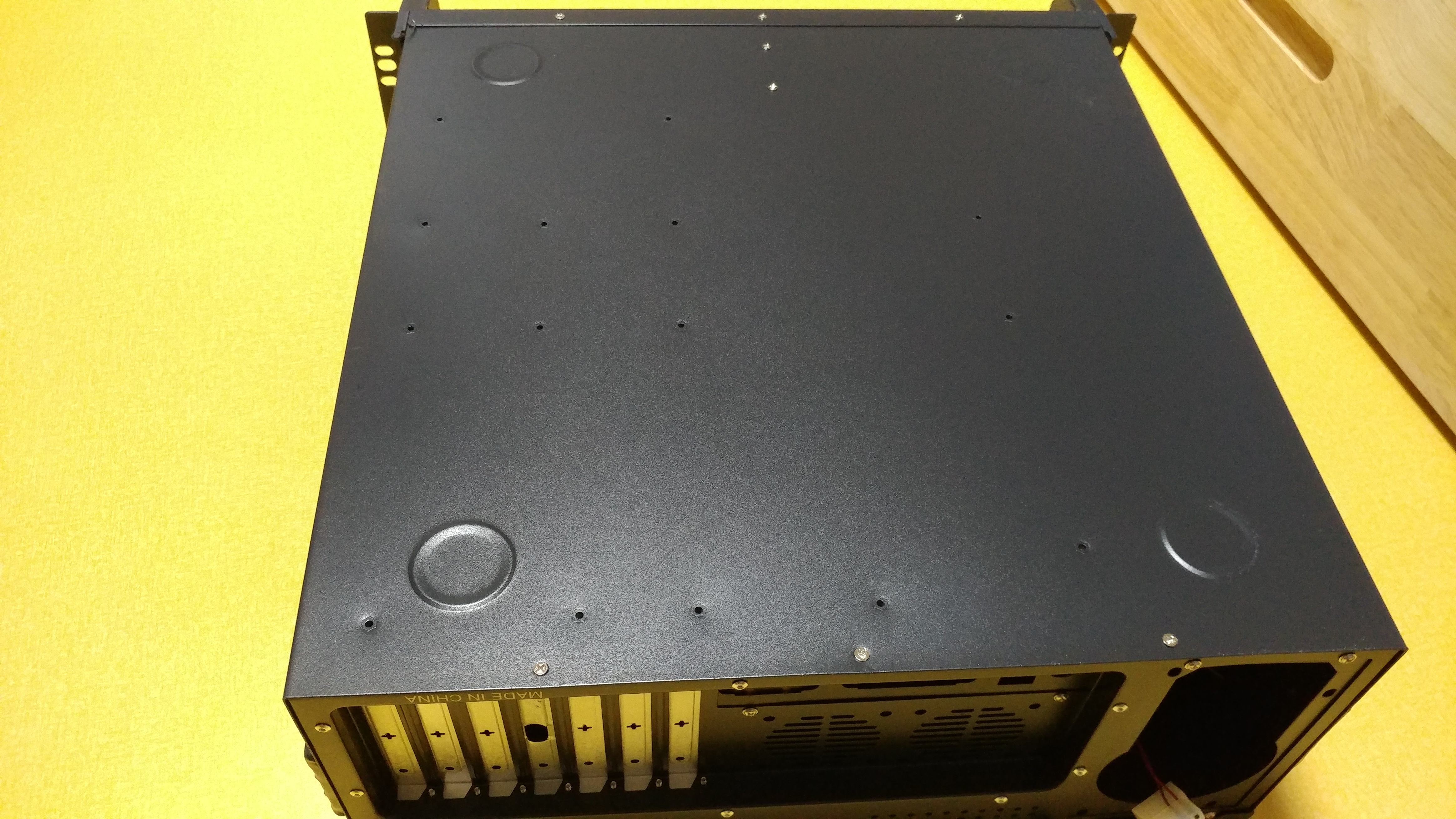

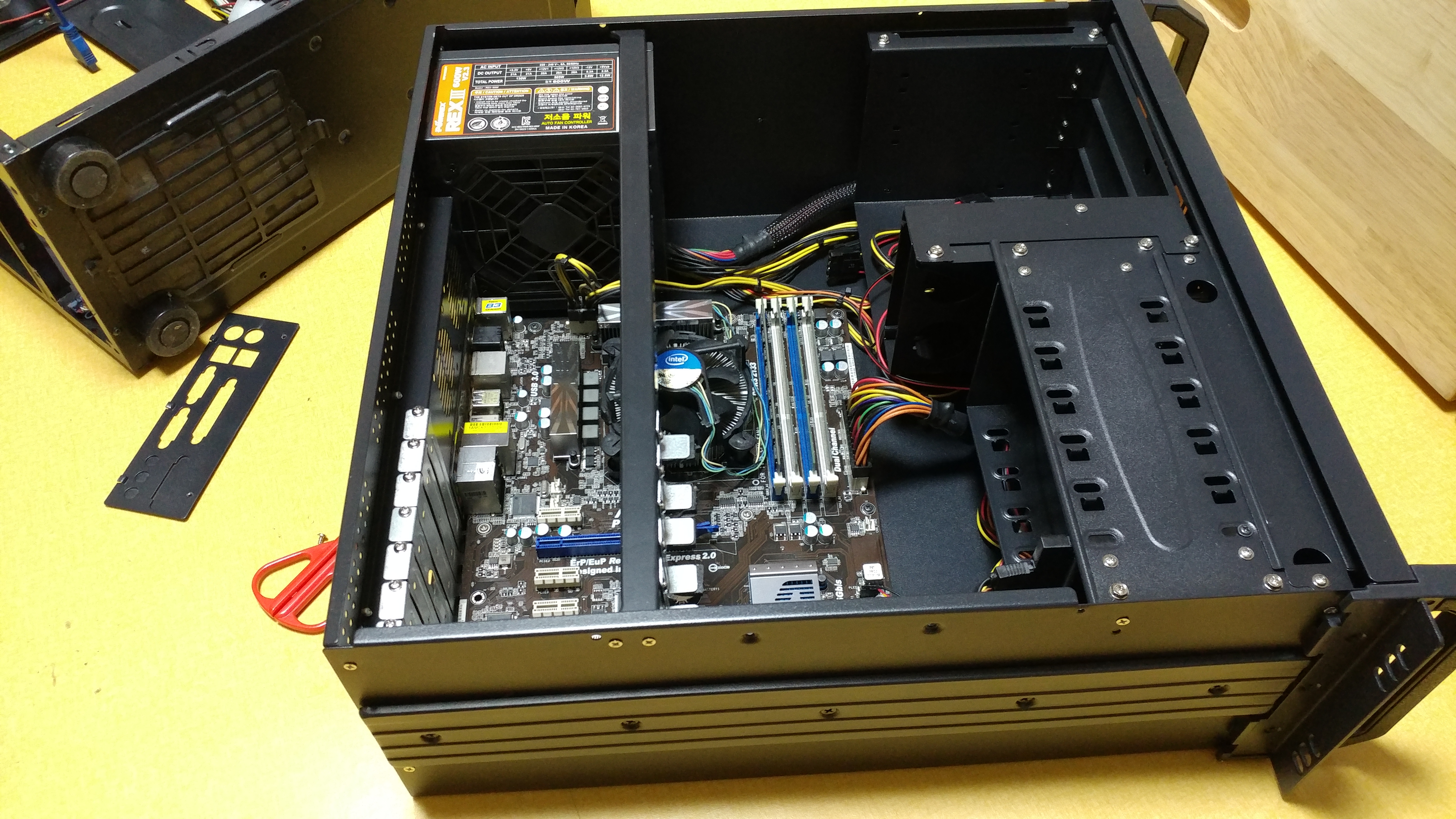

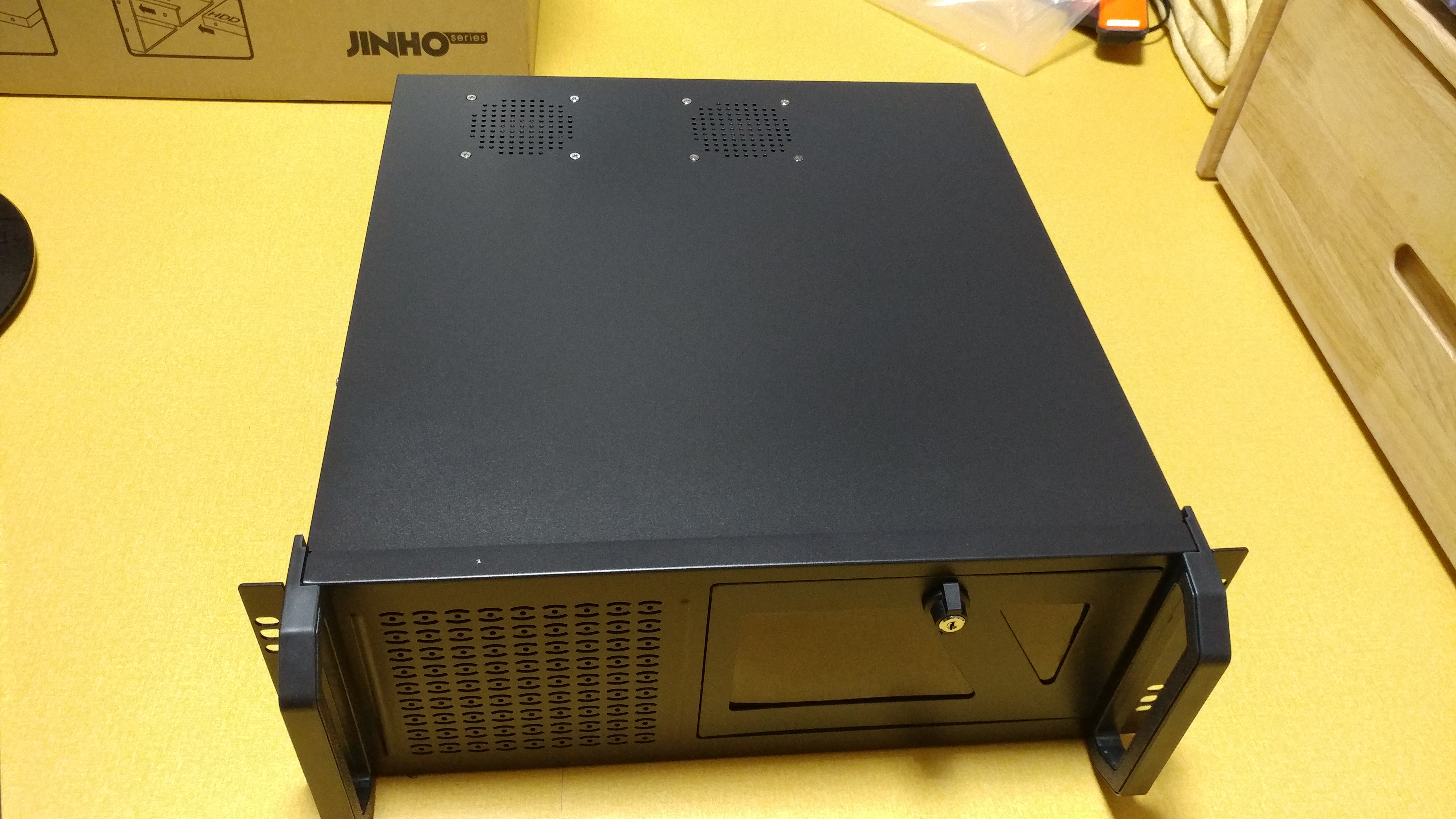

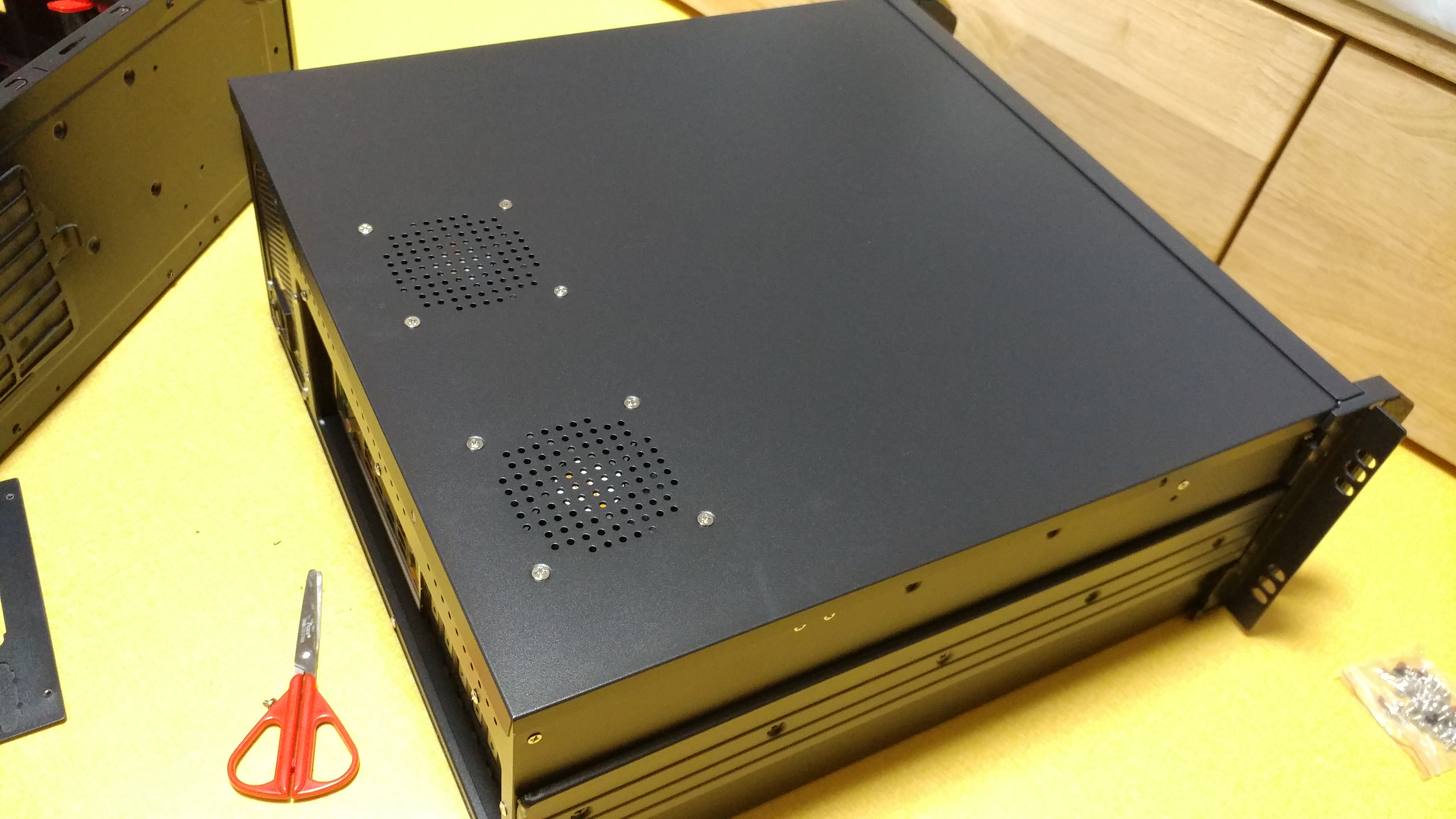

4U 케이스

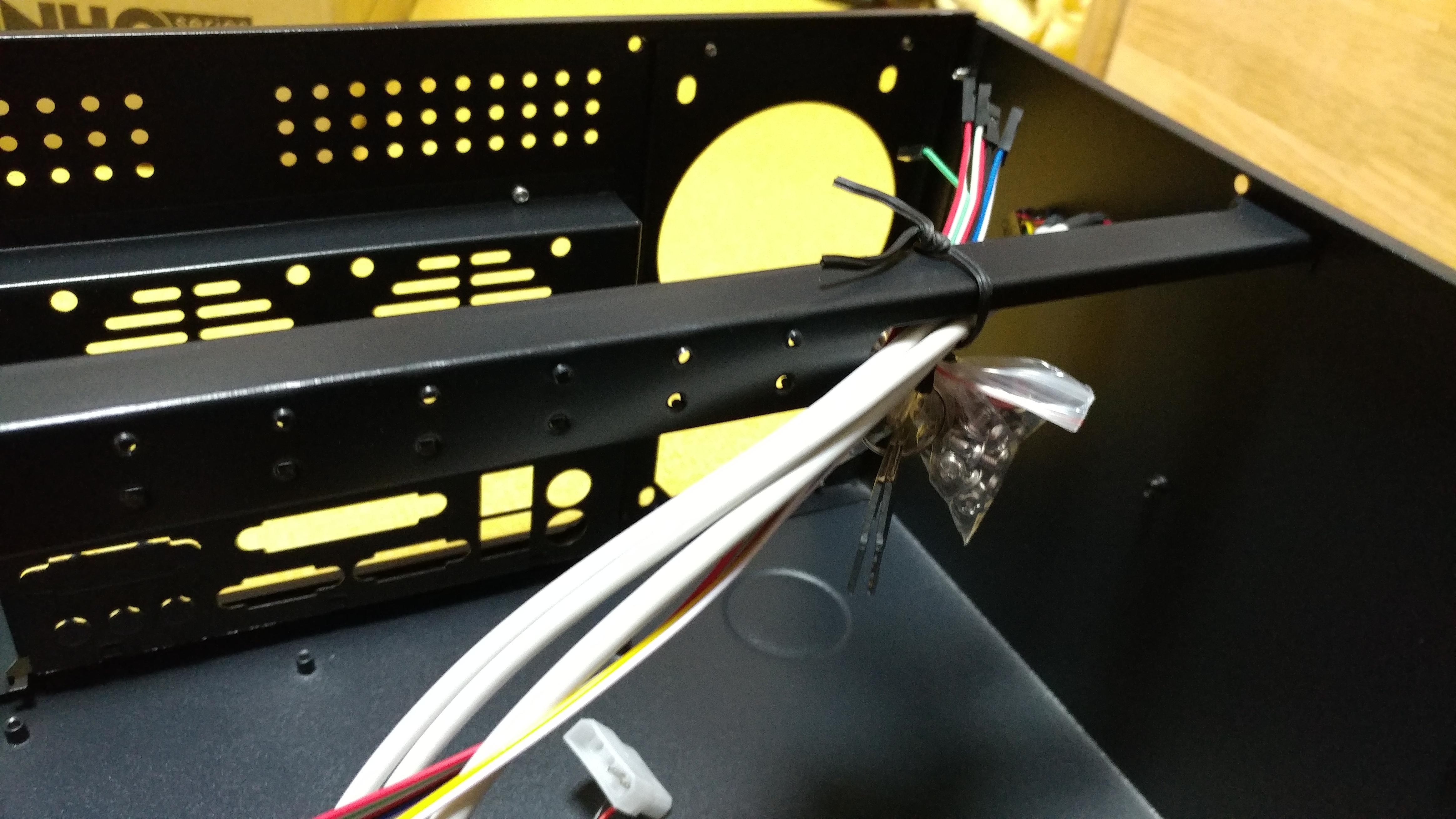

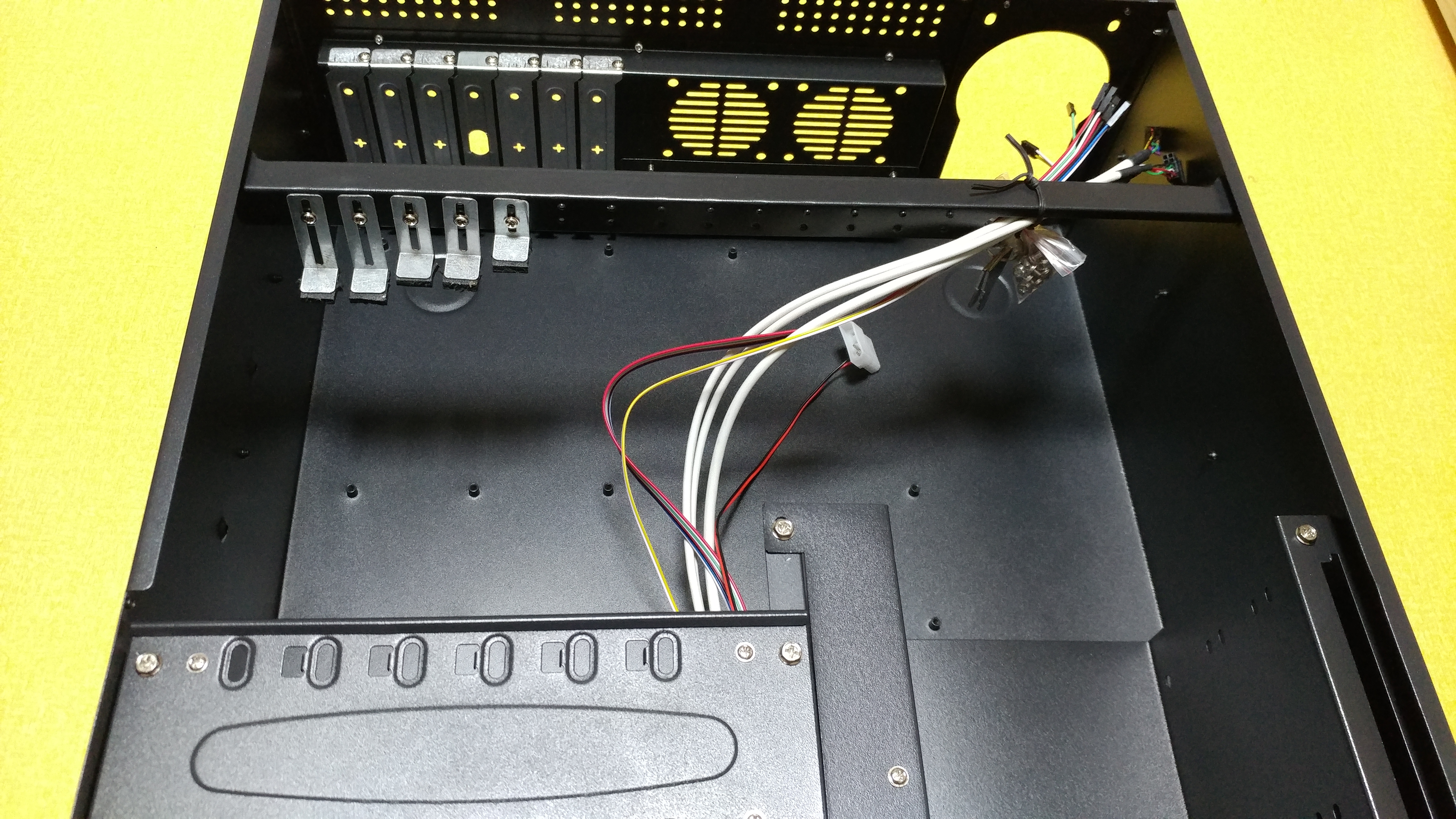

케이스 부품

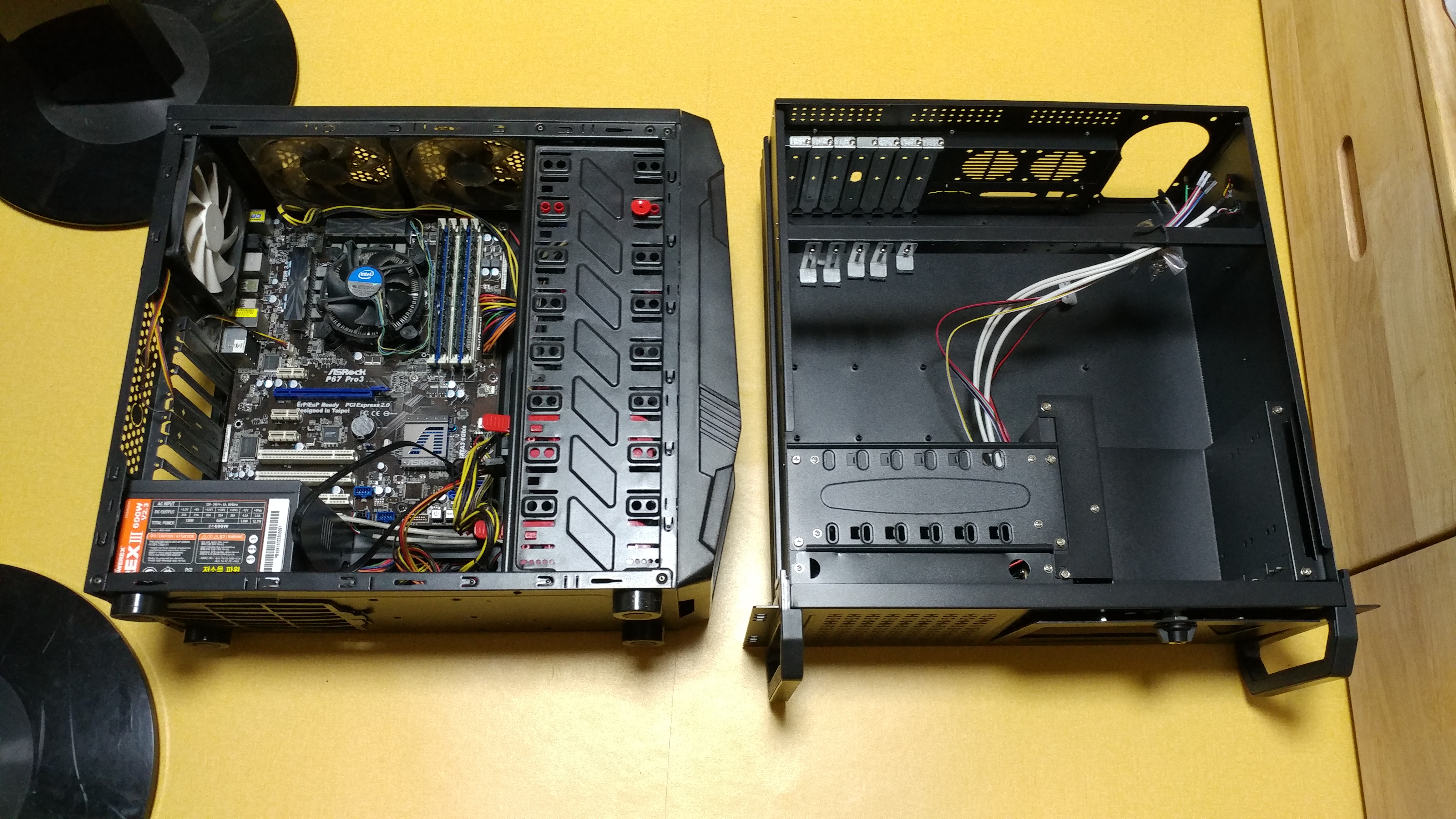

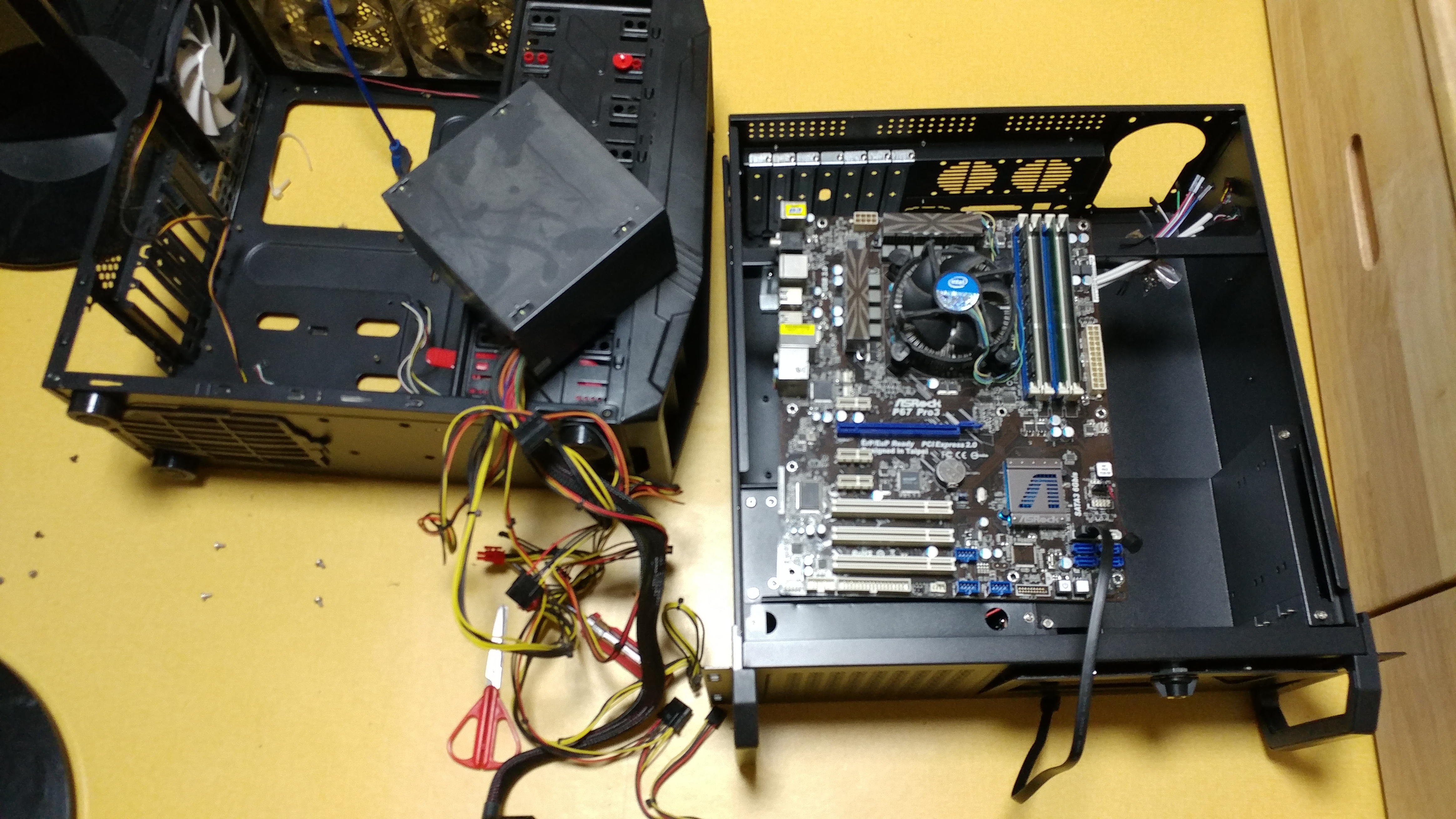

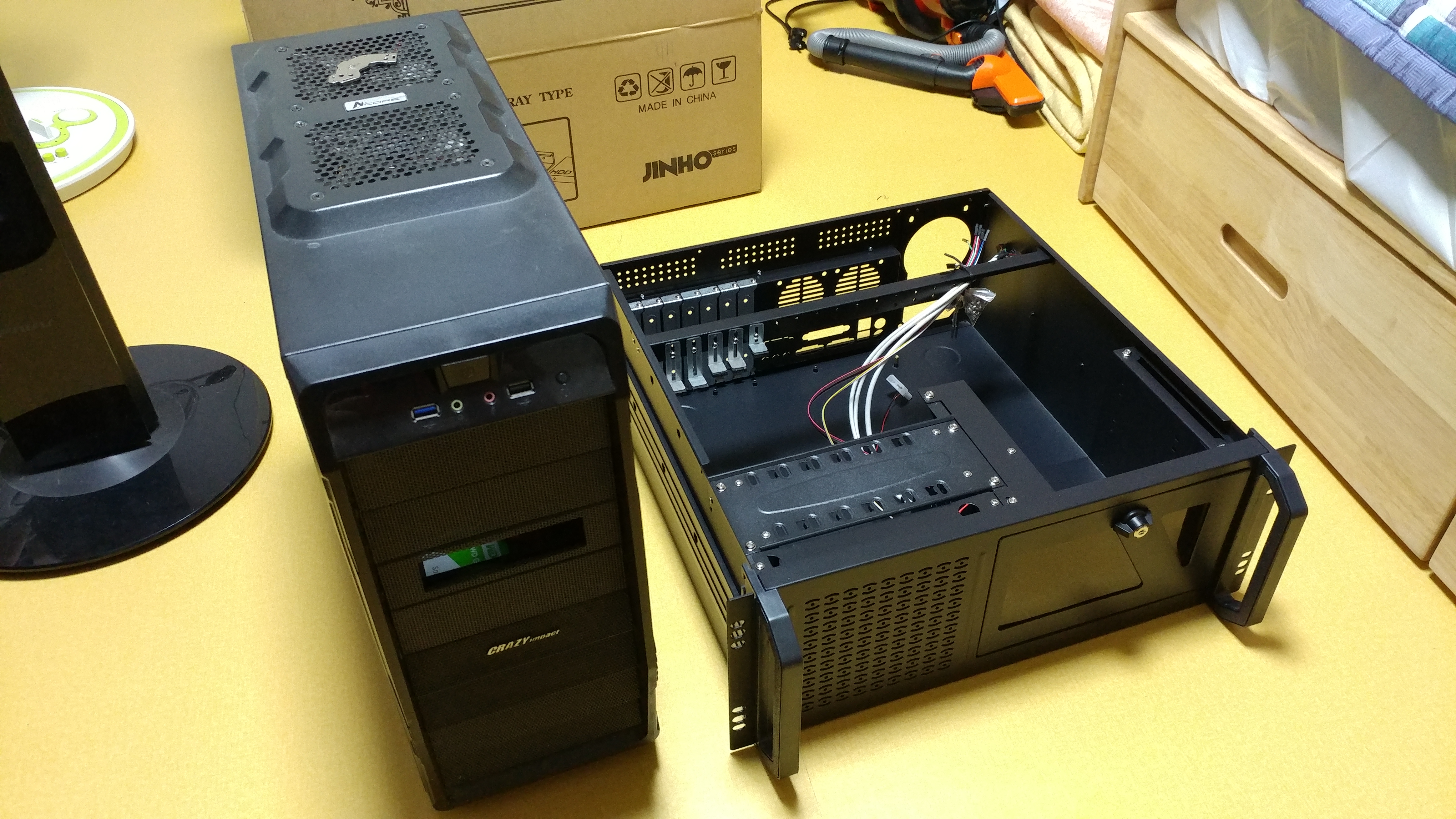

왼쪽 데스크탑 케이스 안에 있는 부품을 오른쪽 서버 케이스로 이전
왼쪽에 있는 부품을 오른쪽으로 옮기기 Start
부품들 전부 해체

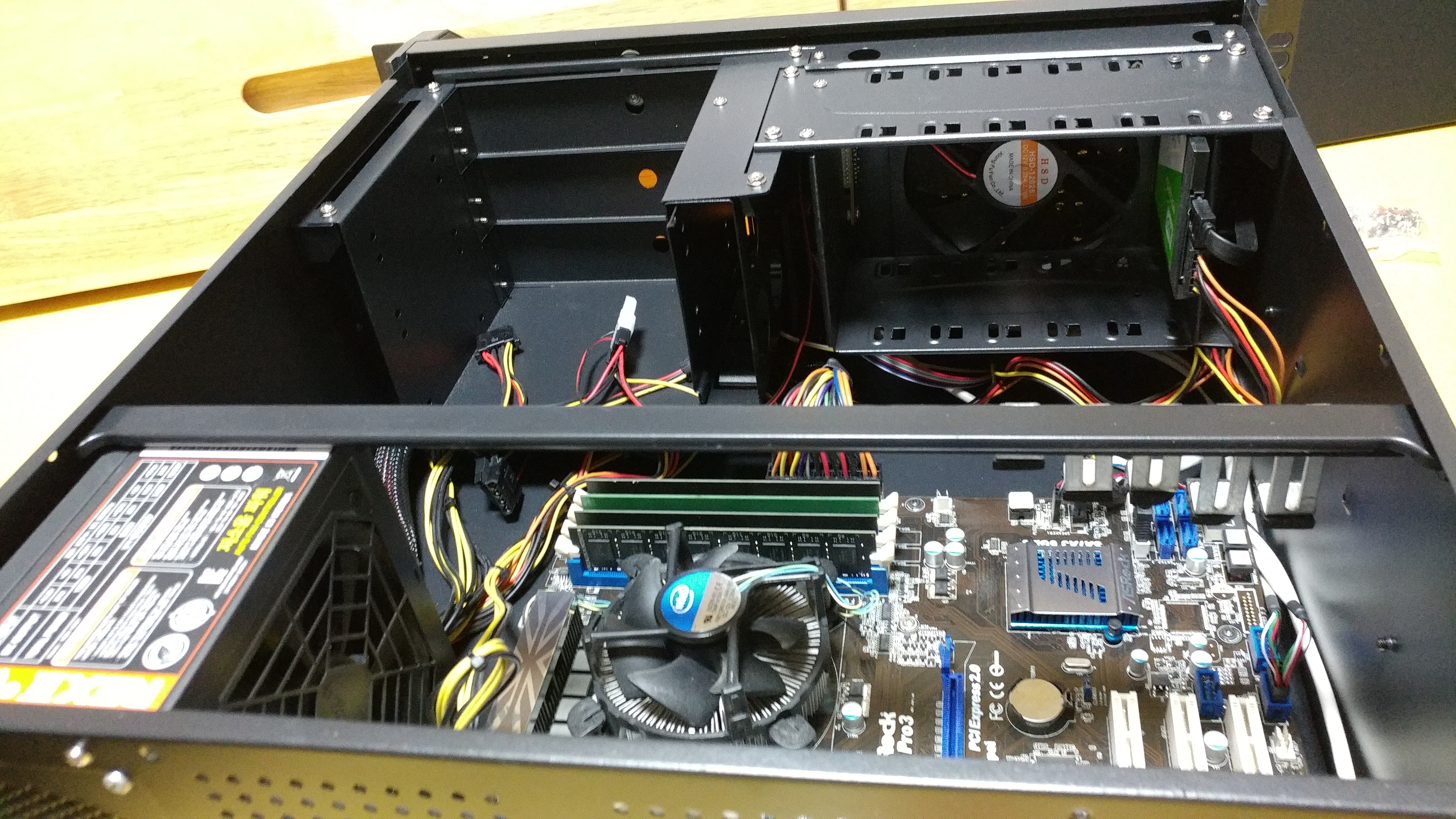

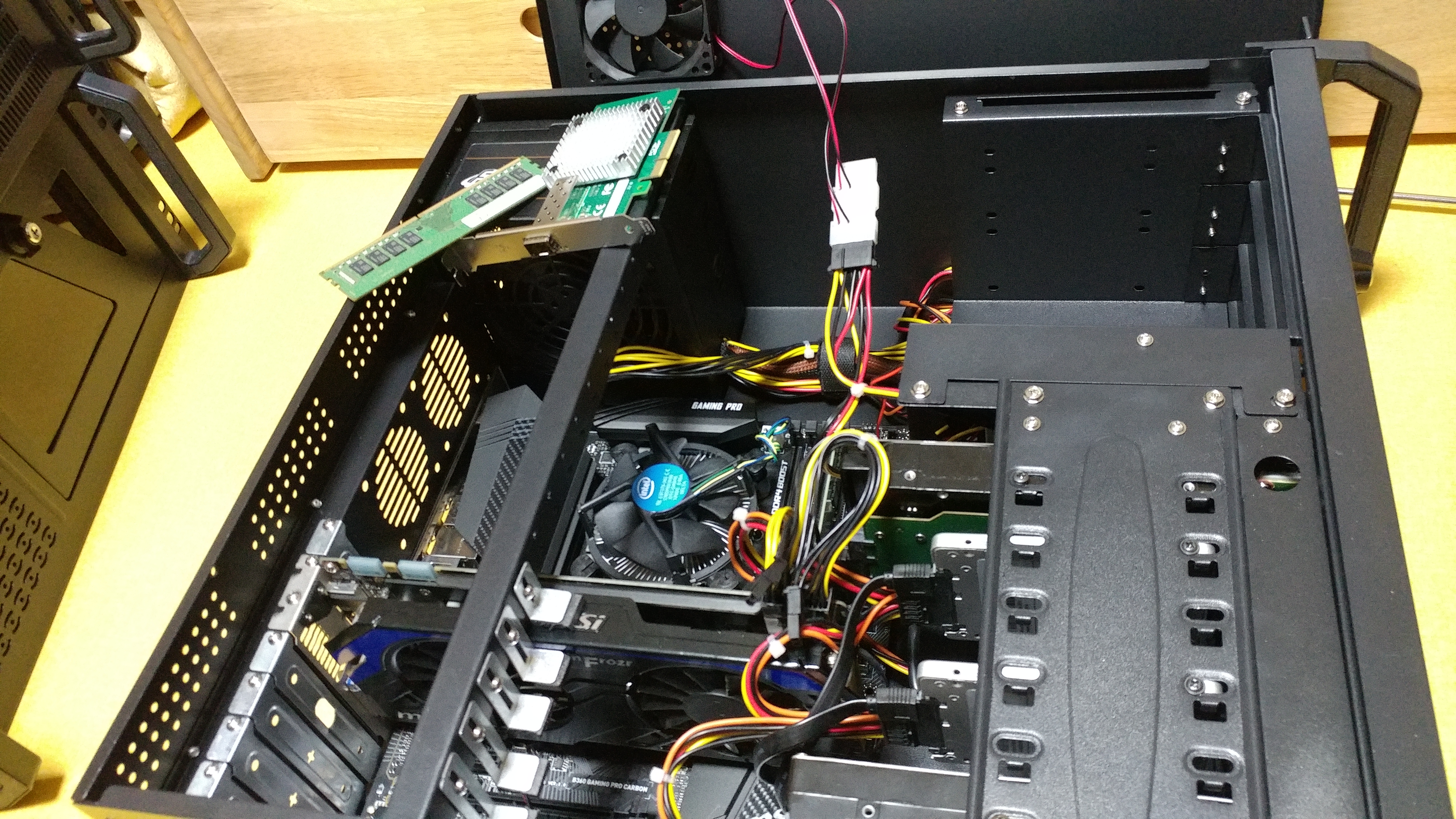

서버 케이스에 장착
OS용 SSD까지 장착
완료!
기존 BSN-A-Server도 업그레이드를 해야죠

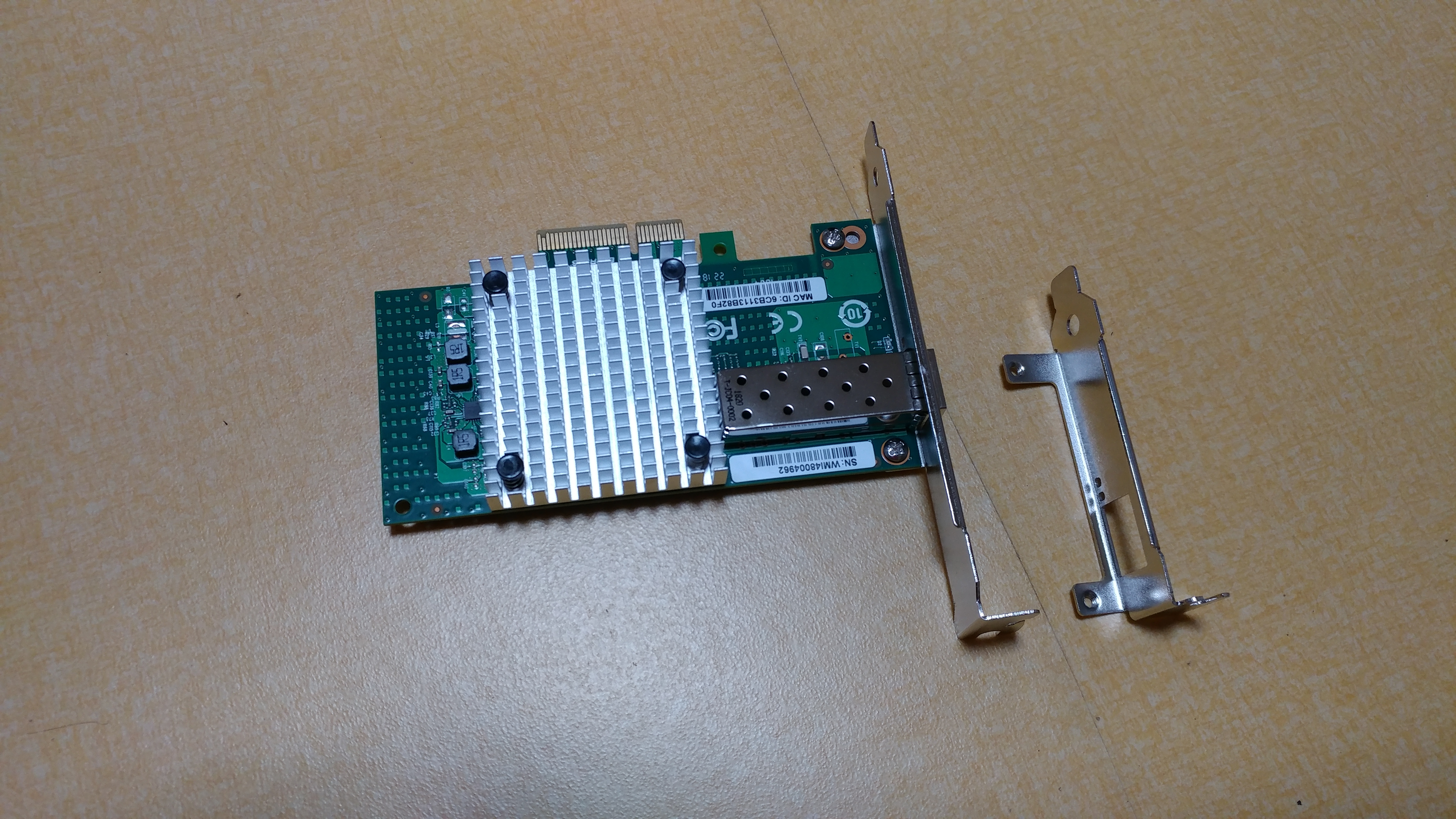

생각해보니 PCI-E 슬롯에 10Gbps NIC를 장착을 안했네요.

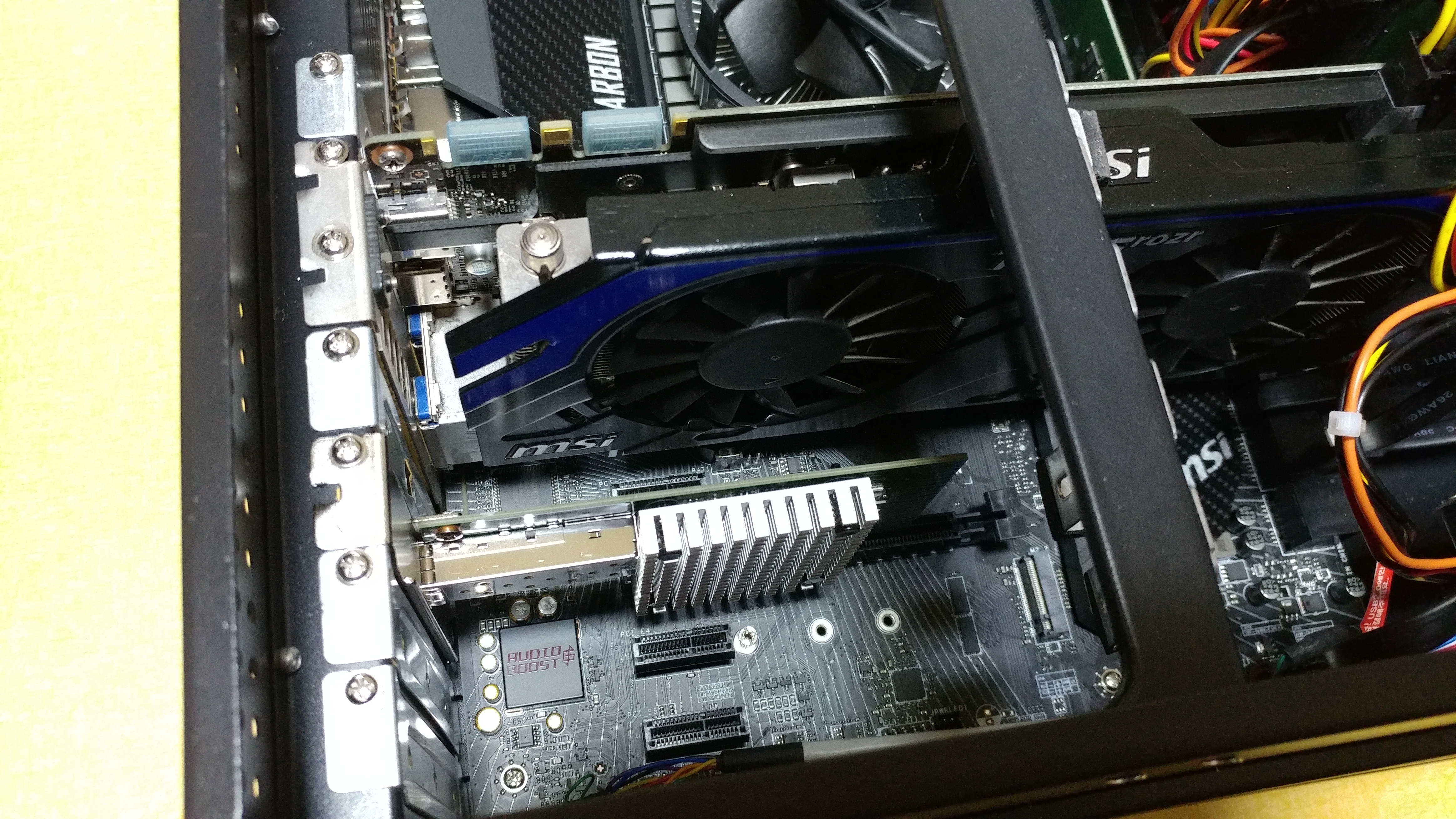

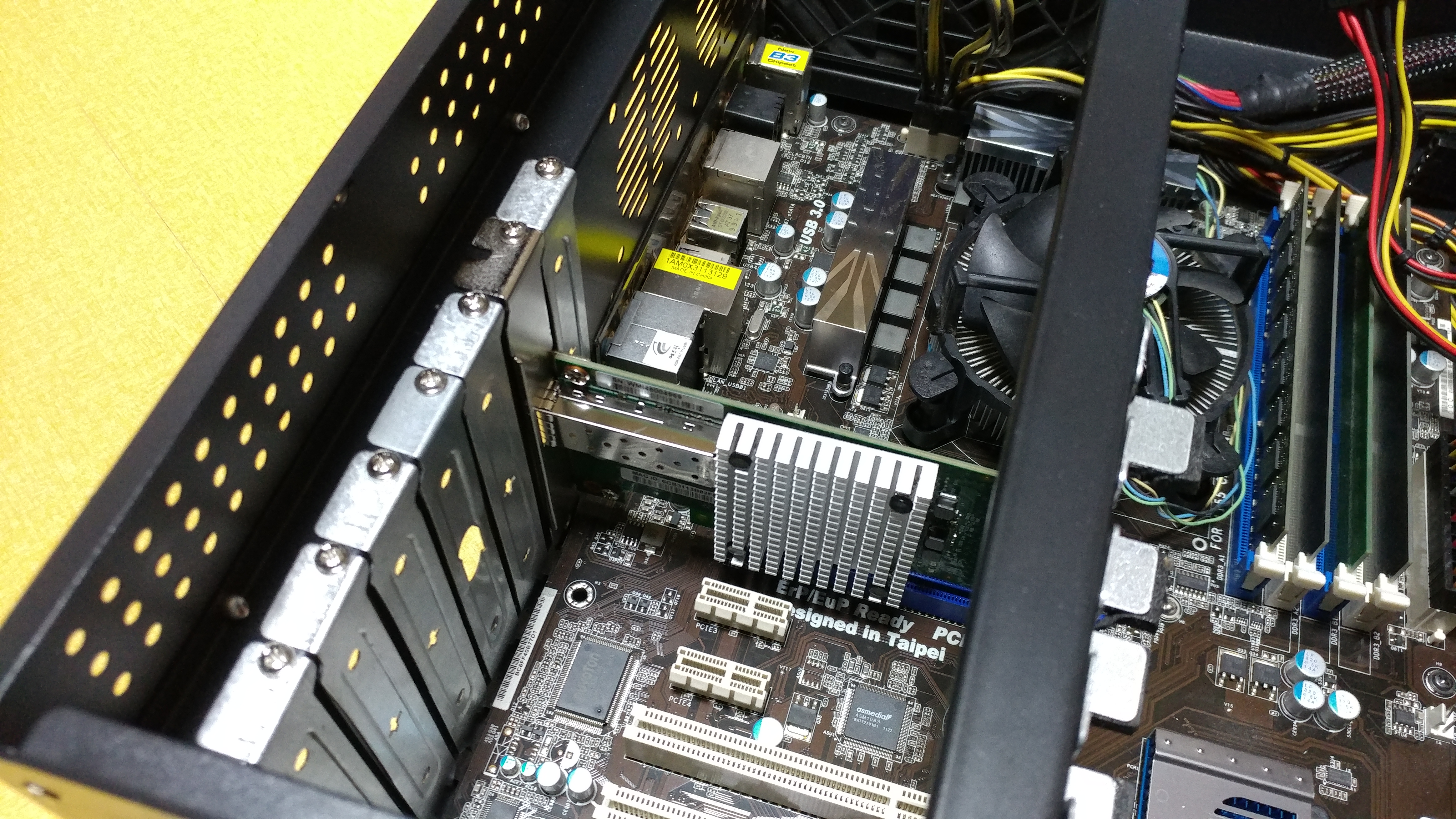

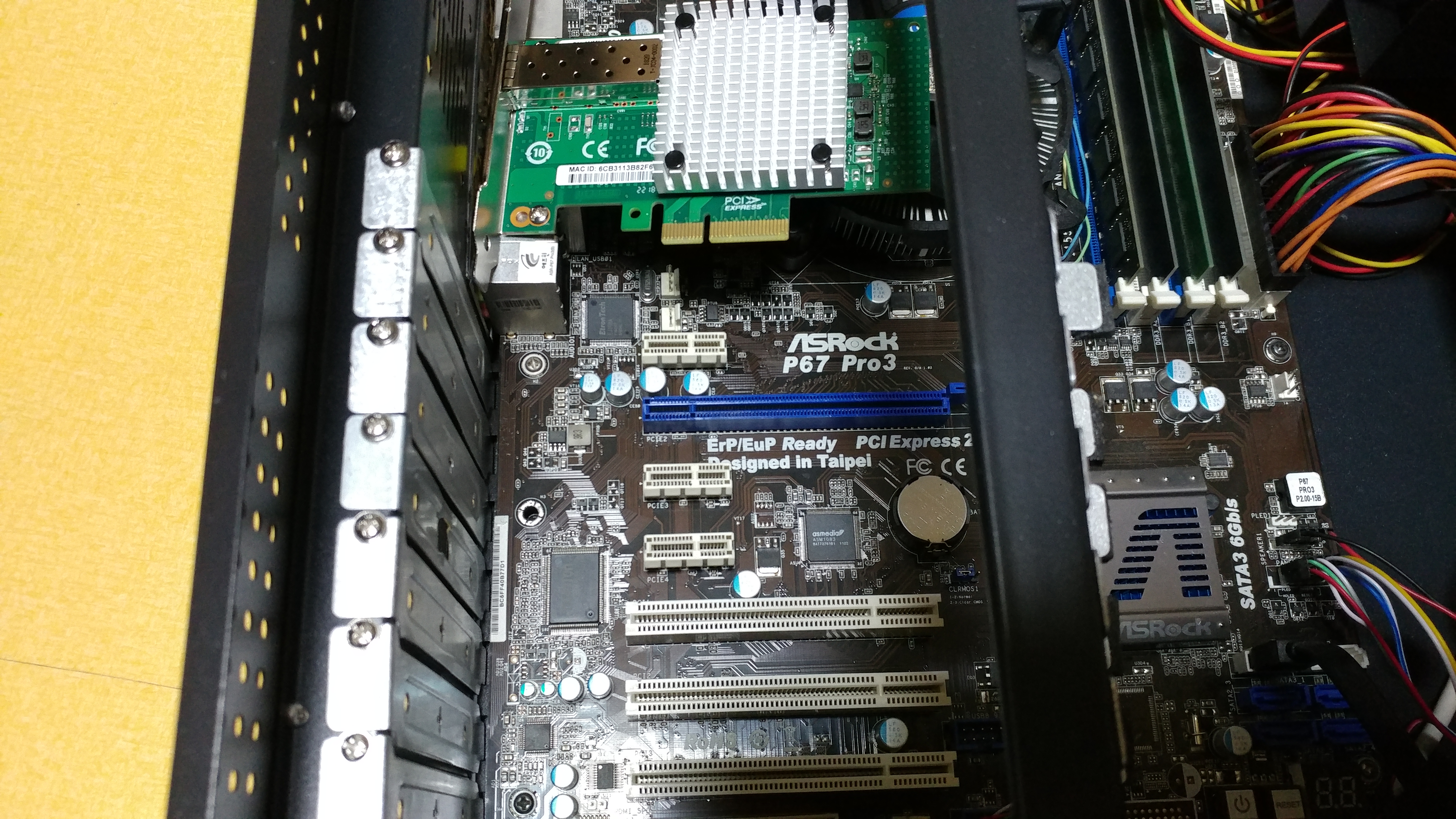

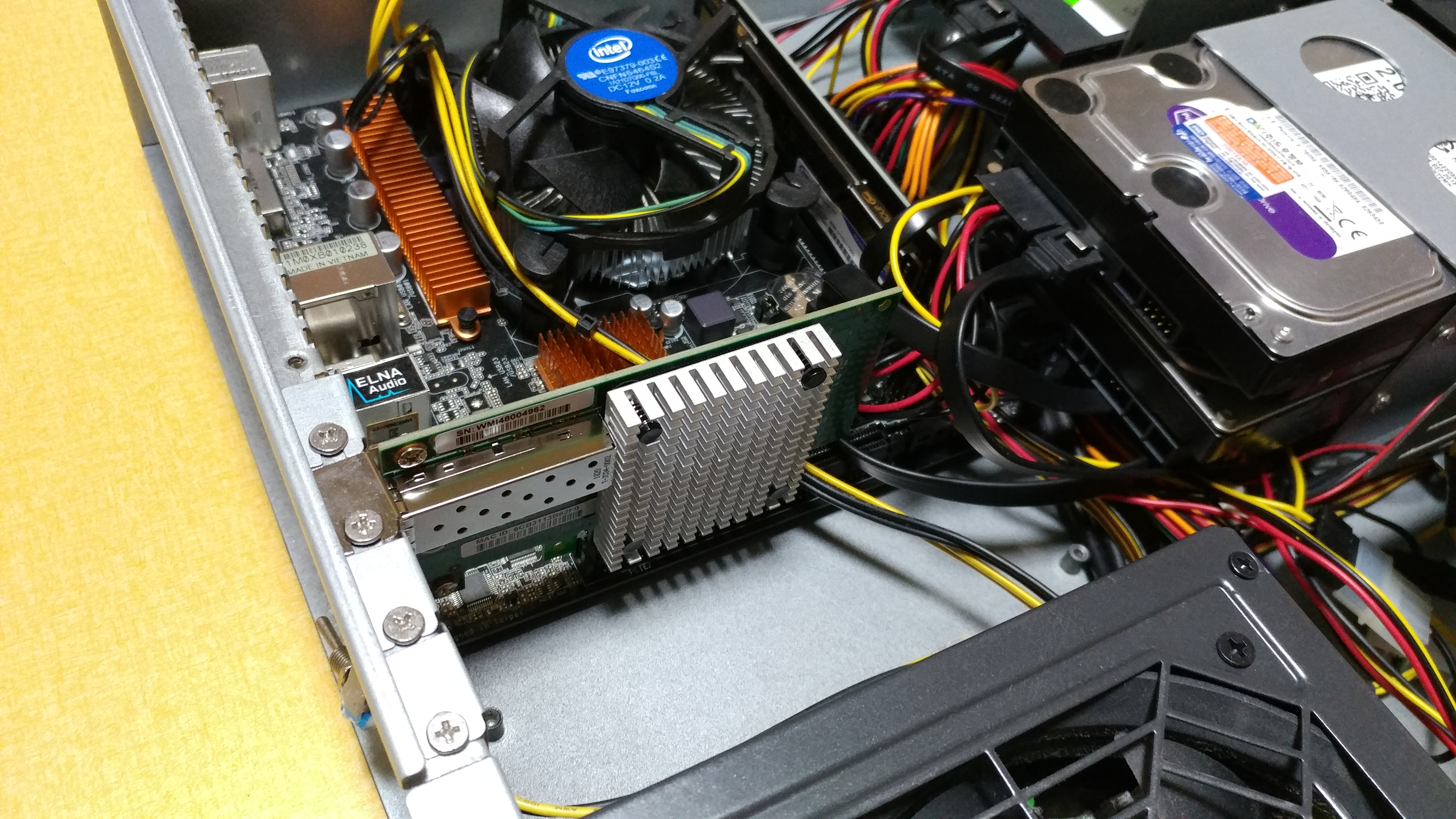

장착 완료
여기에 지빅을 달면 10Gbps 통신이 가능합니다.
BSN-A-Server 에도 OS용 SSD 장착, 10Gbps NIC 장착

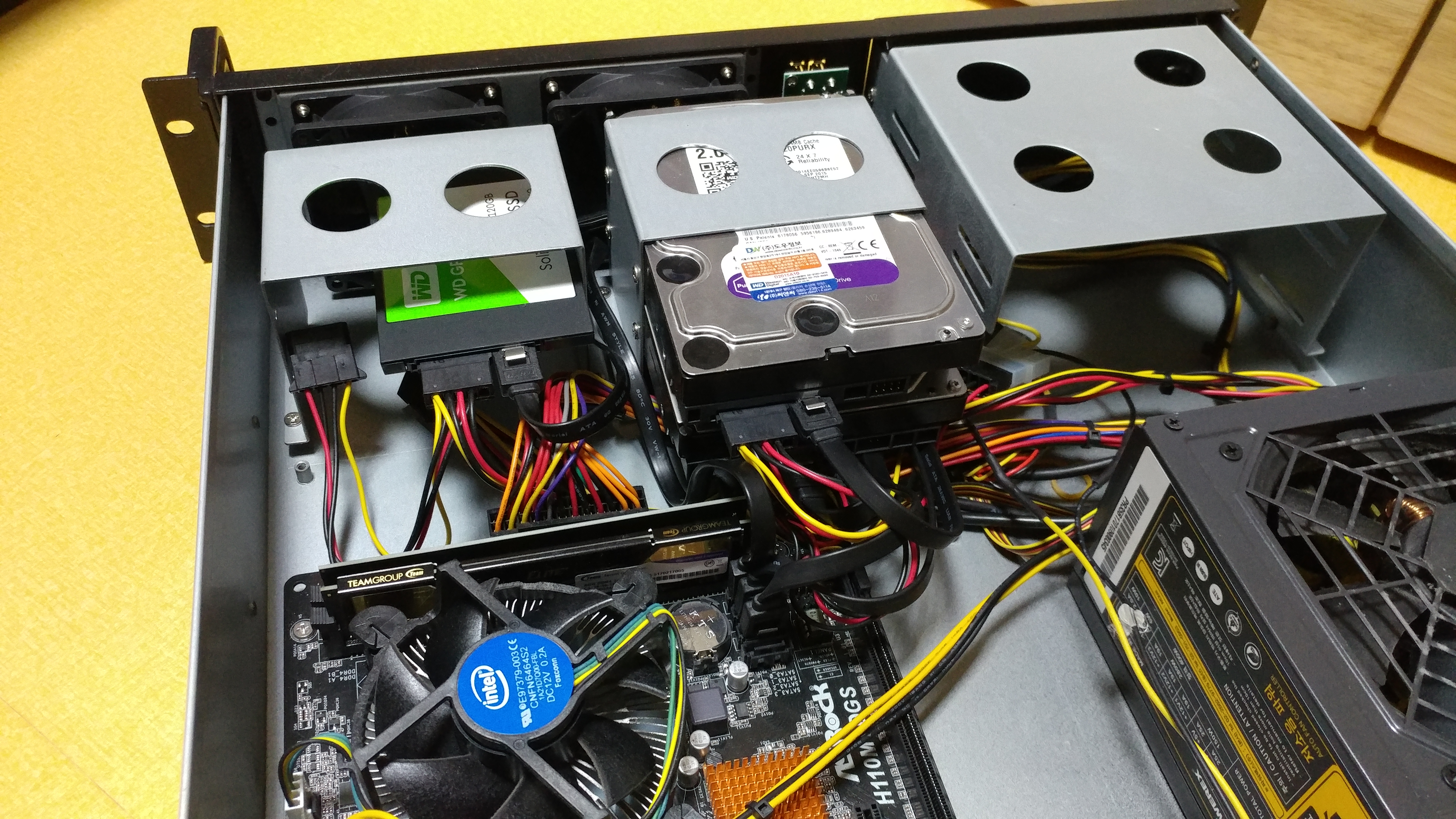

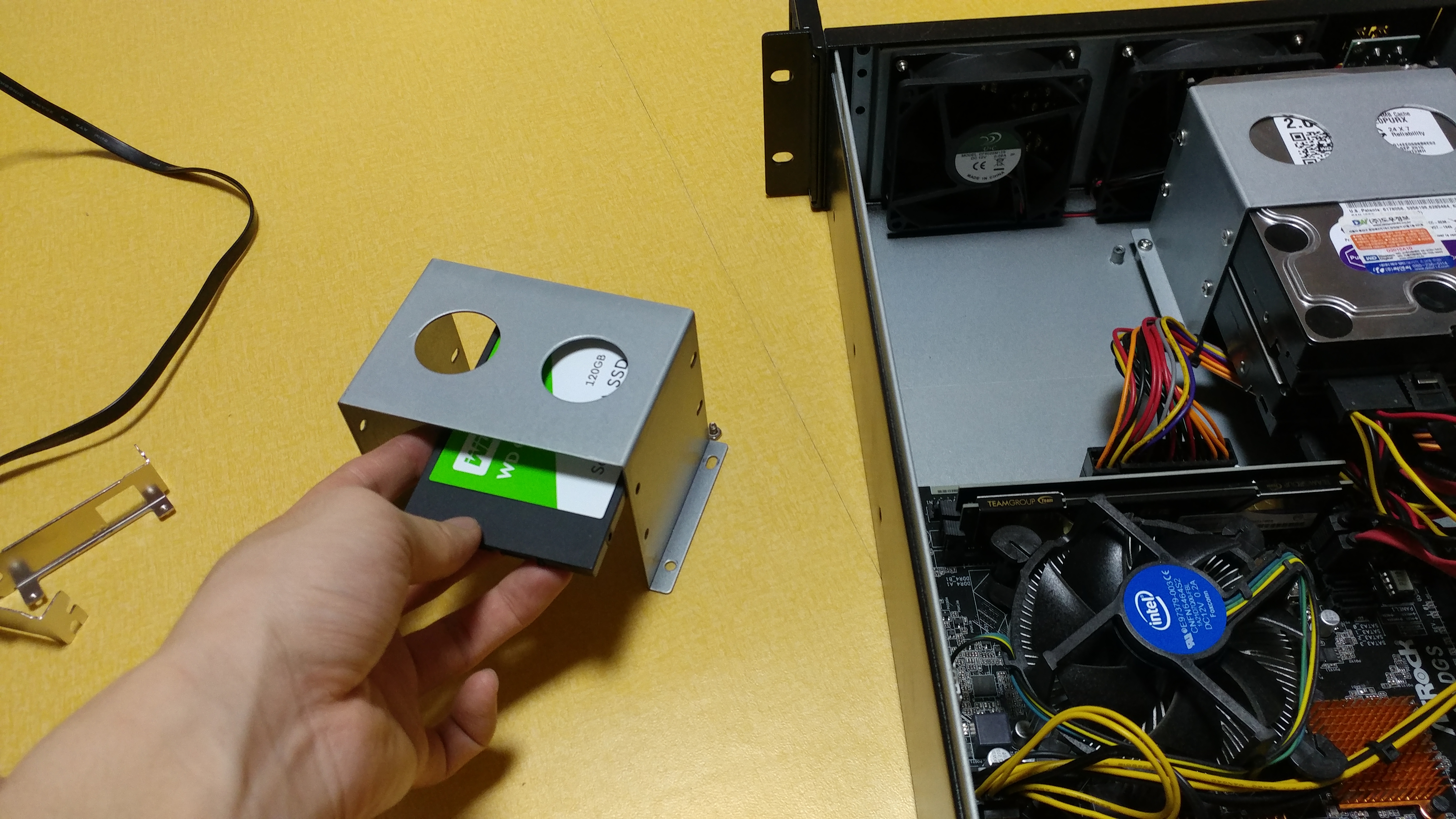

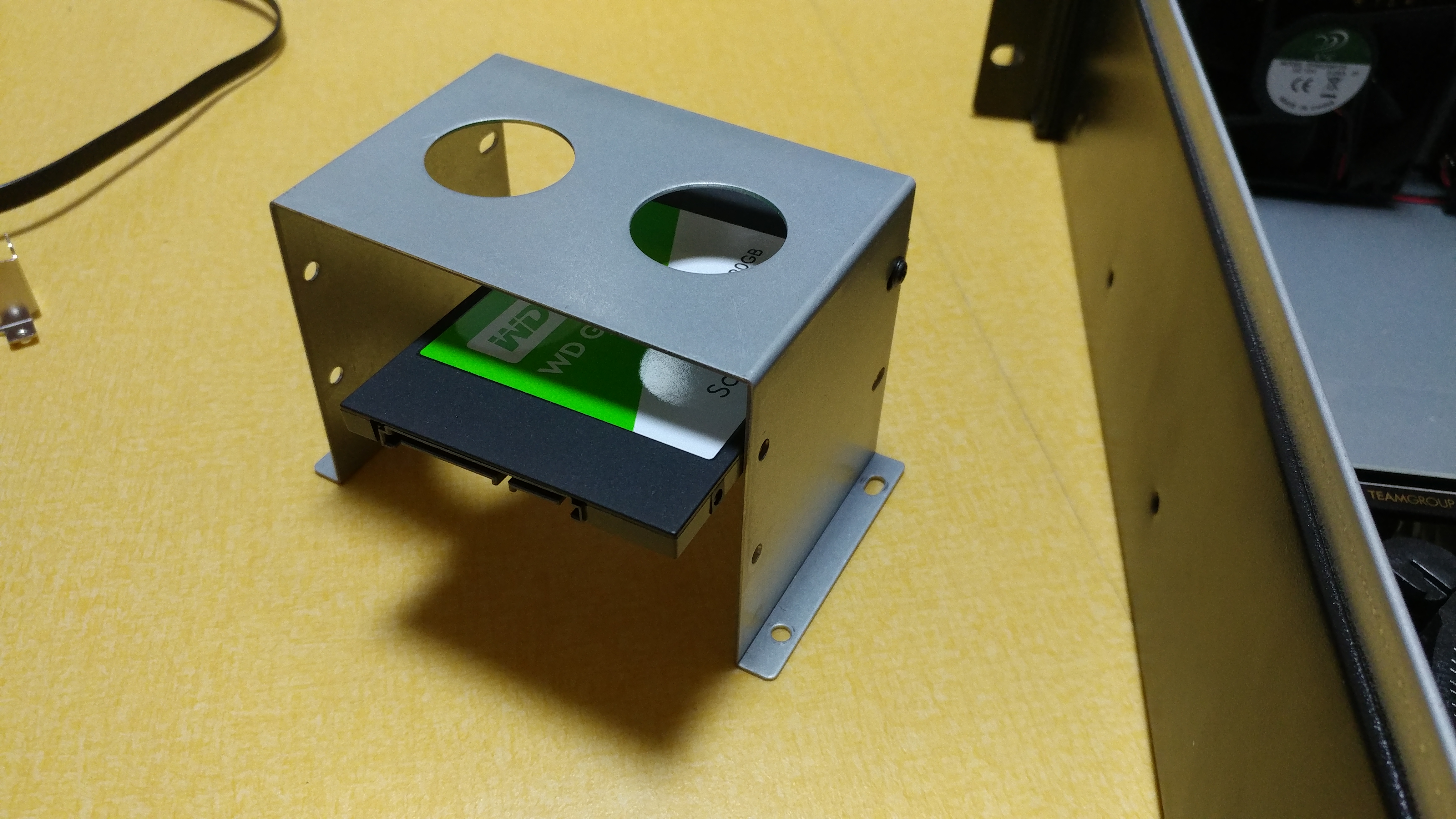

OS용 SSD 장착하려는데 3.5인치 가이드라 안맞네요.

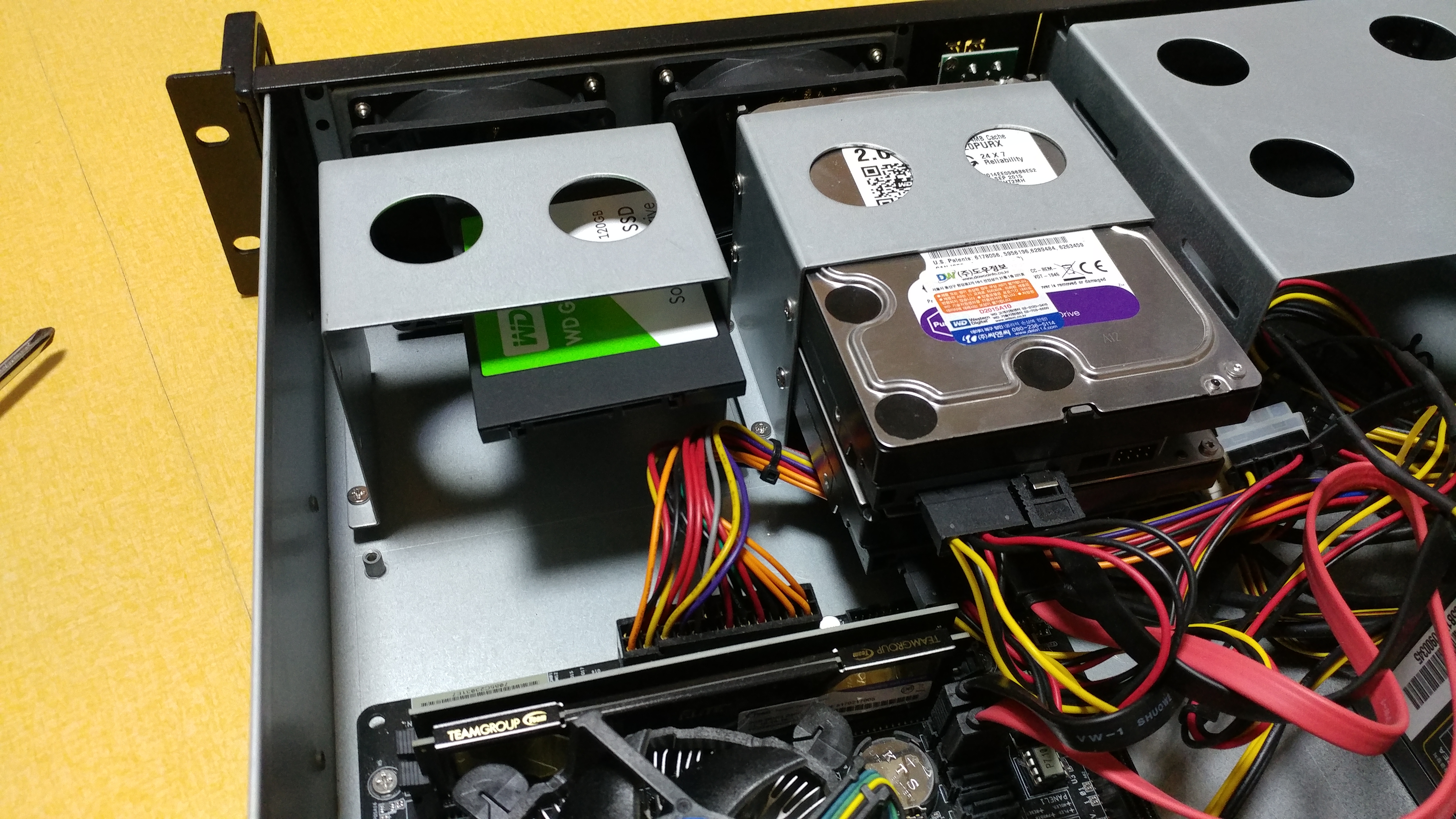

추가 가이드가 필요한데 그냥 한쪽만 고정했습니다. 어짜피 SSD라 가볍기도 하고 진동도 없어서..

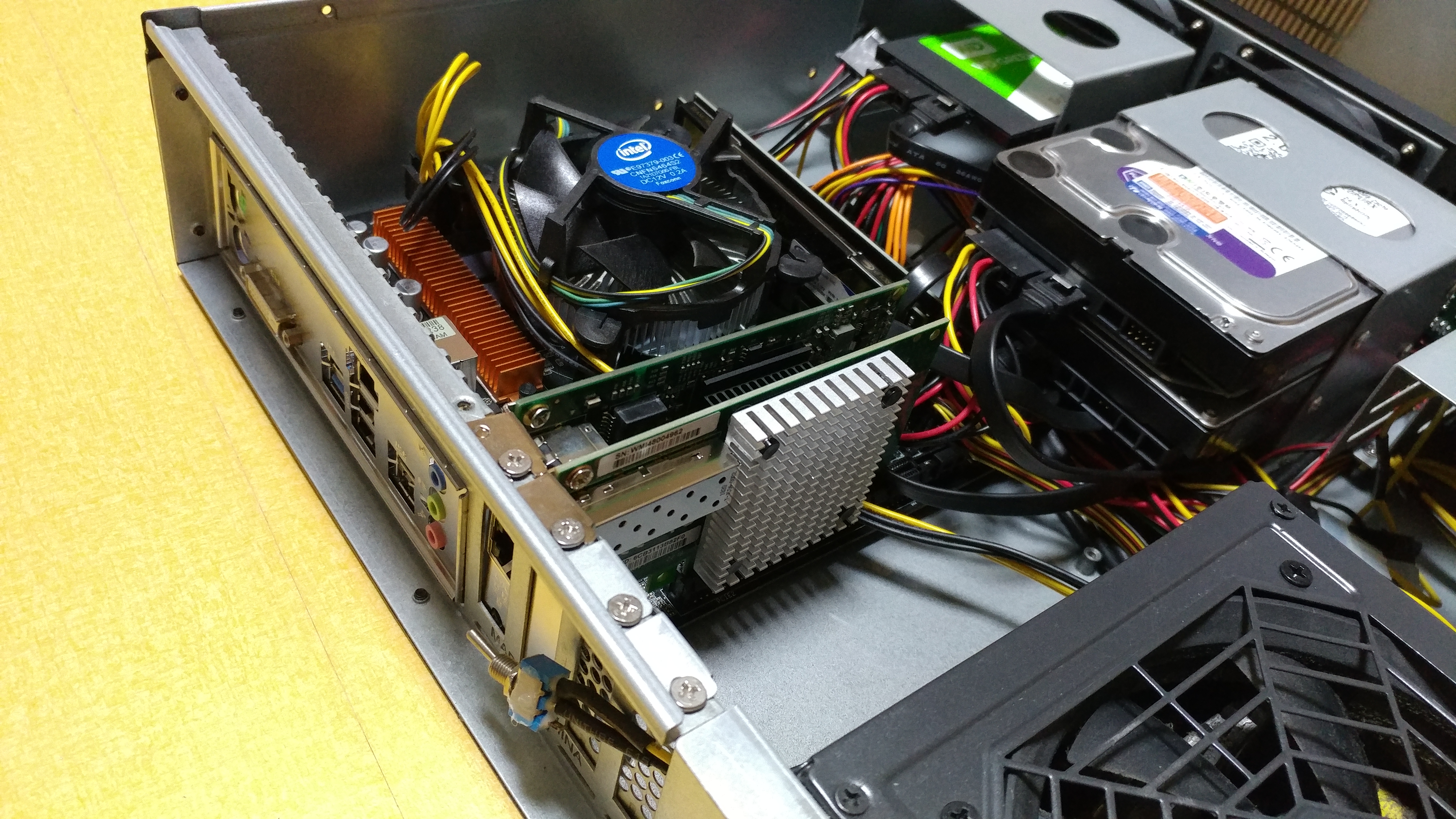

케이스에 장착 완료
굿

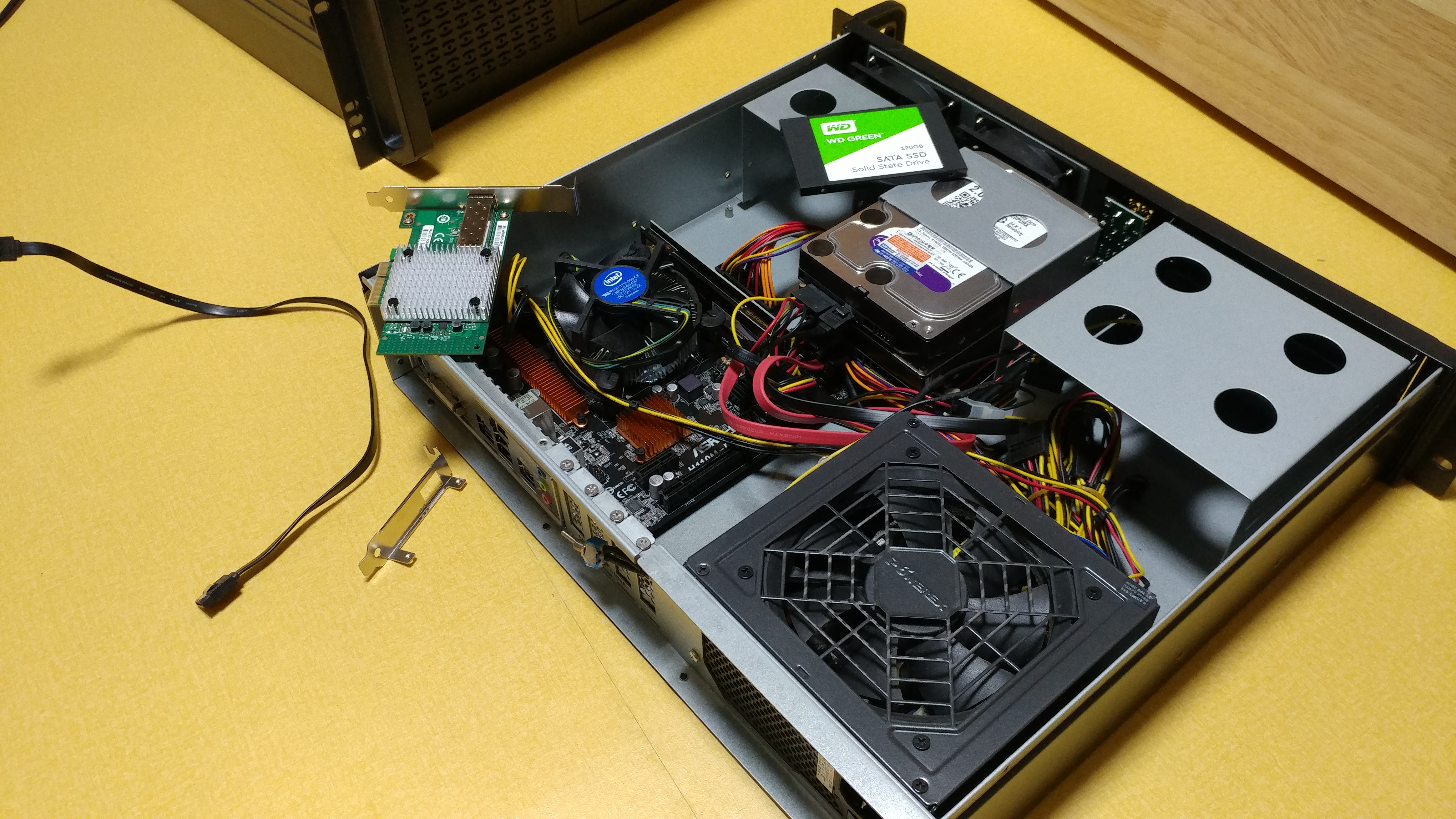

BSN-A-Server 케이스는 2U라 NIC에 지지대를 바꿔줘야 되네요.
짜리몽땅
장착 완료

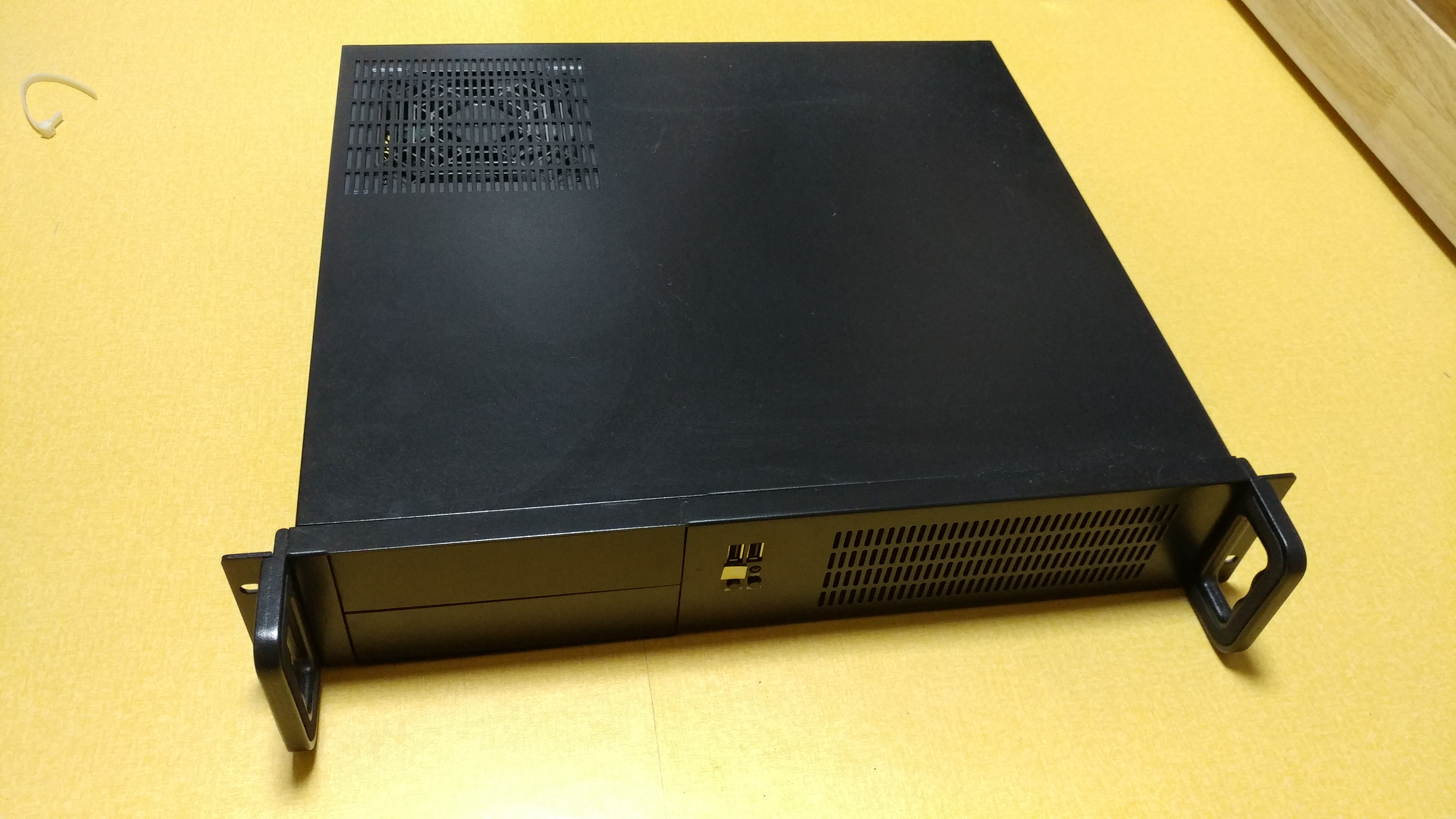

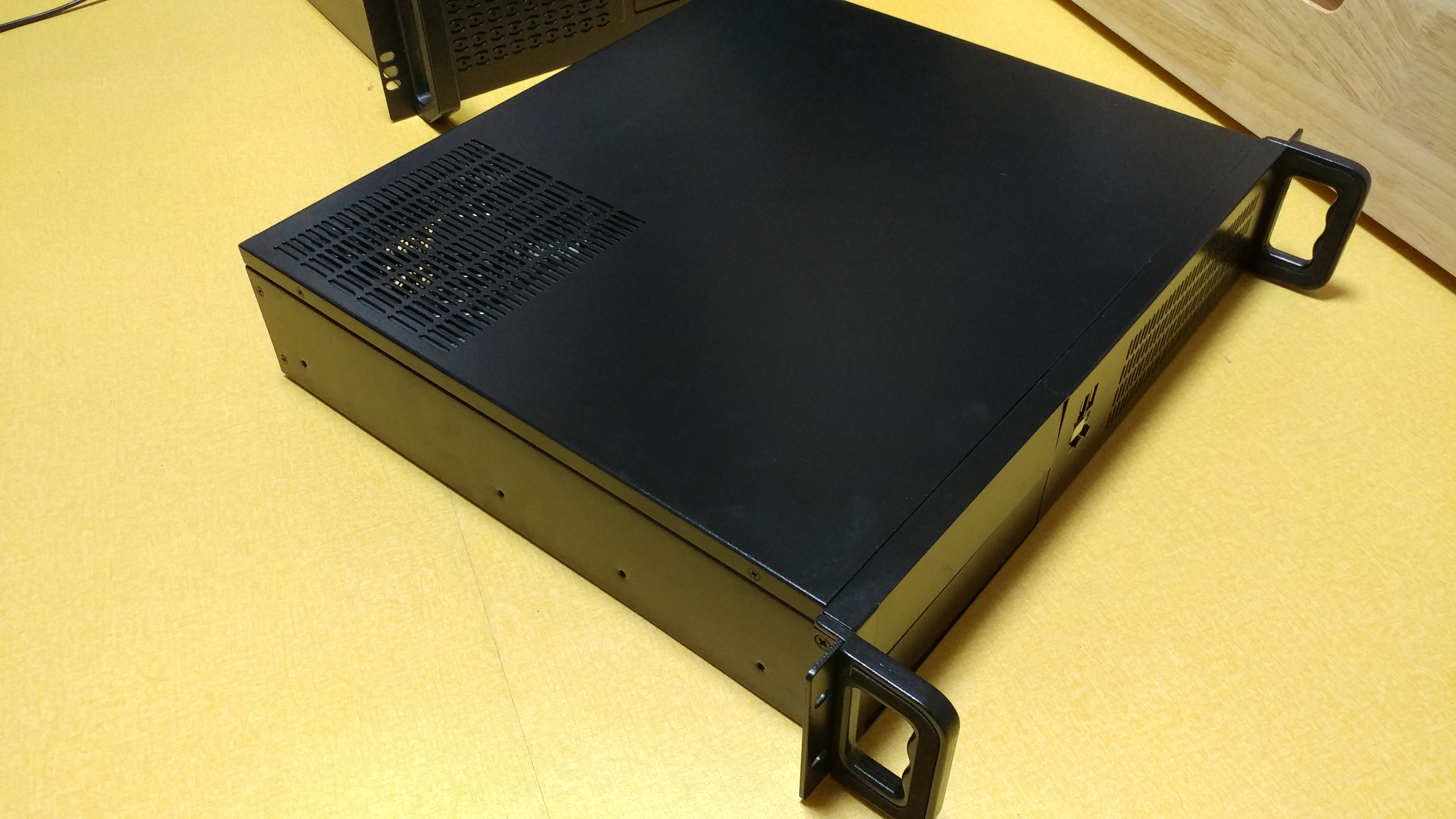

2U 서버 완성

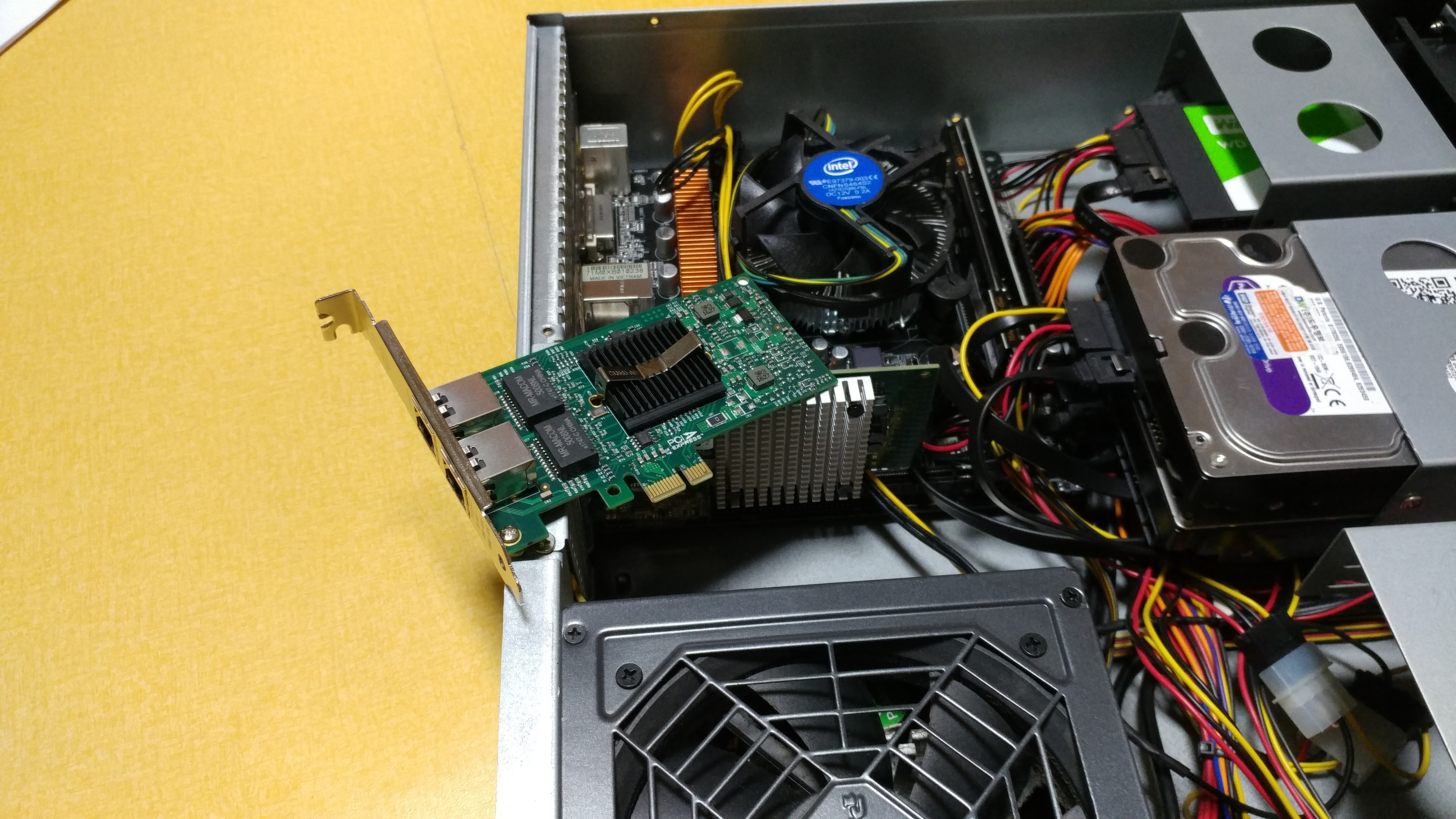

이 아니고 1Gbps 듀얼포트 랜카드를 빼먹었네요.
장착 완료

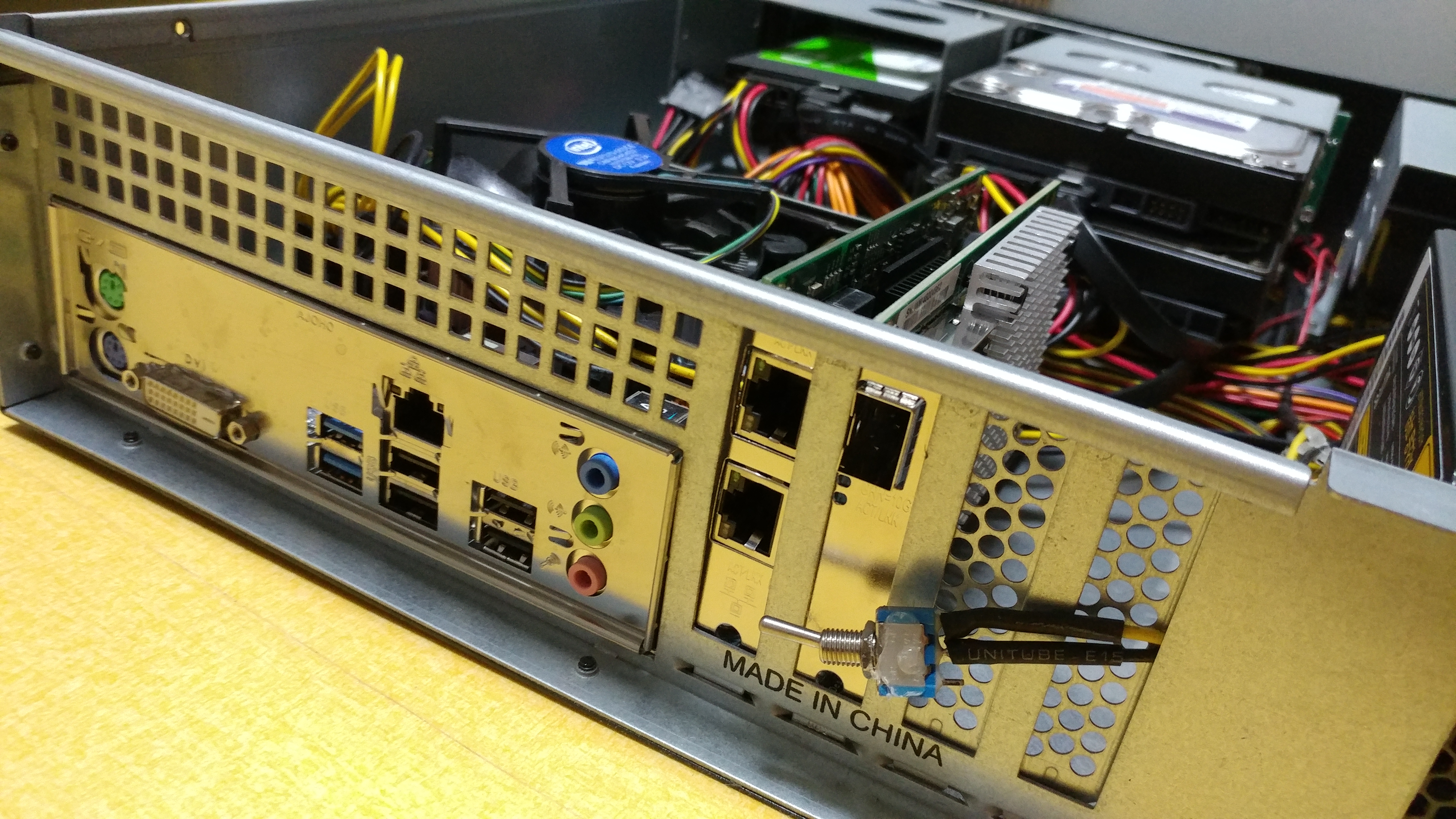

1Gbps 랜포트가 3개, 10Gbps 광포트 1개
작업용 PC도 10Gbps NIC 장착, 램 증설
10Gbps NIC 장착 완료

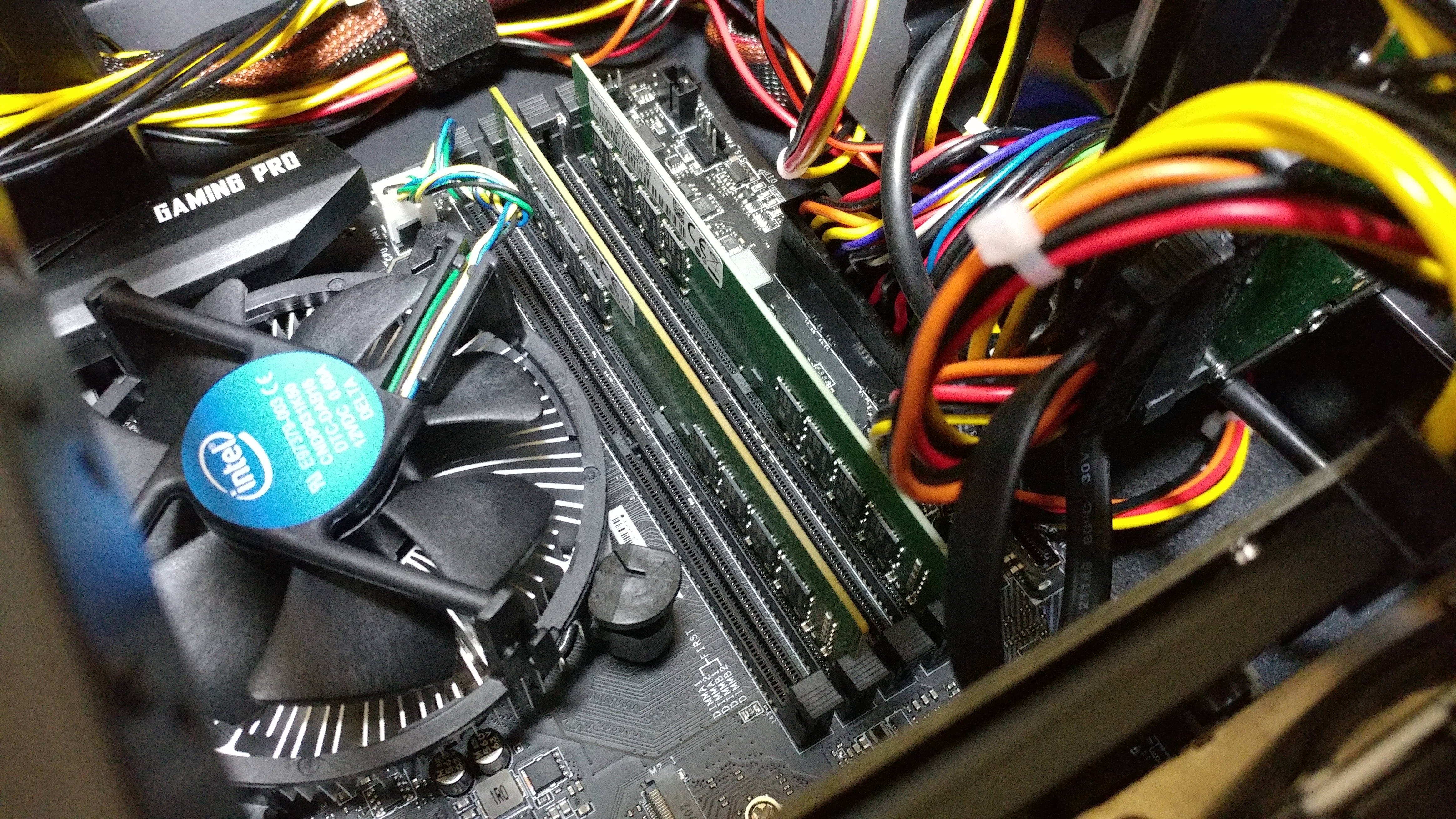

램 증설 완료 (총 32GB)
서버케이스 탑

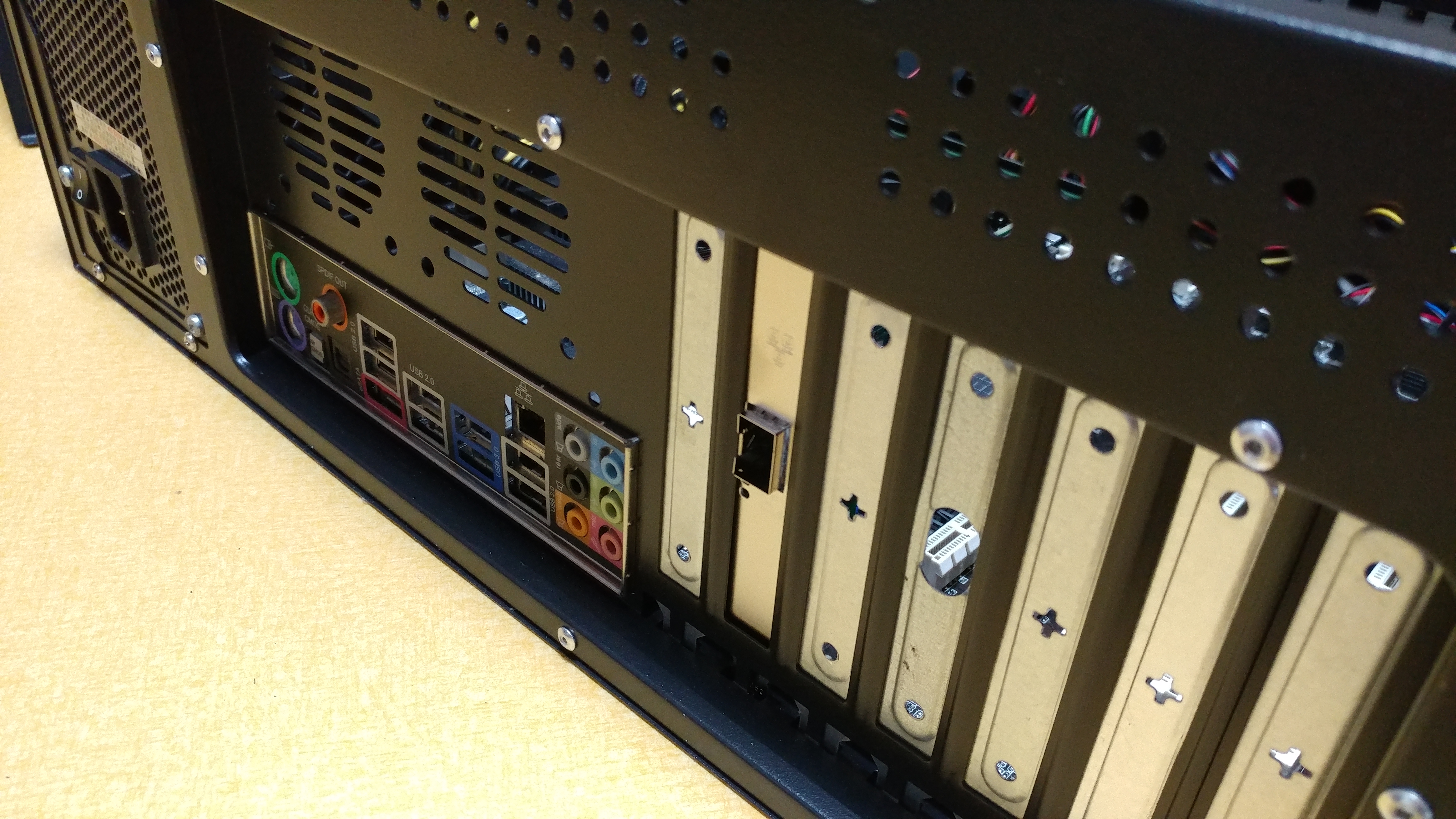

후면부
이제 10Gbps NIC에 지빅을 장착해야죠.

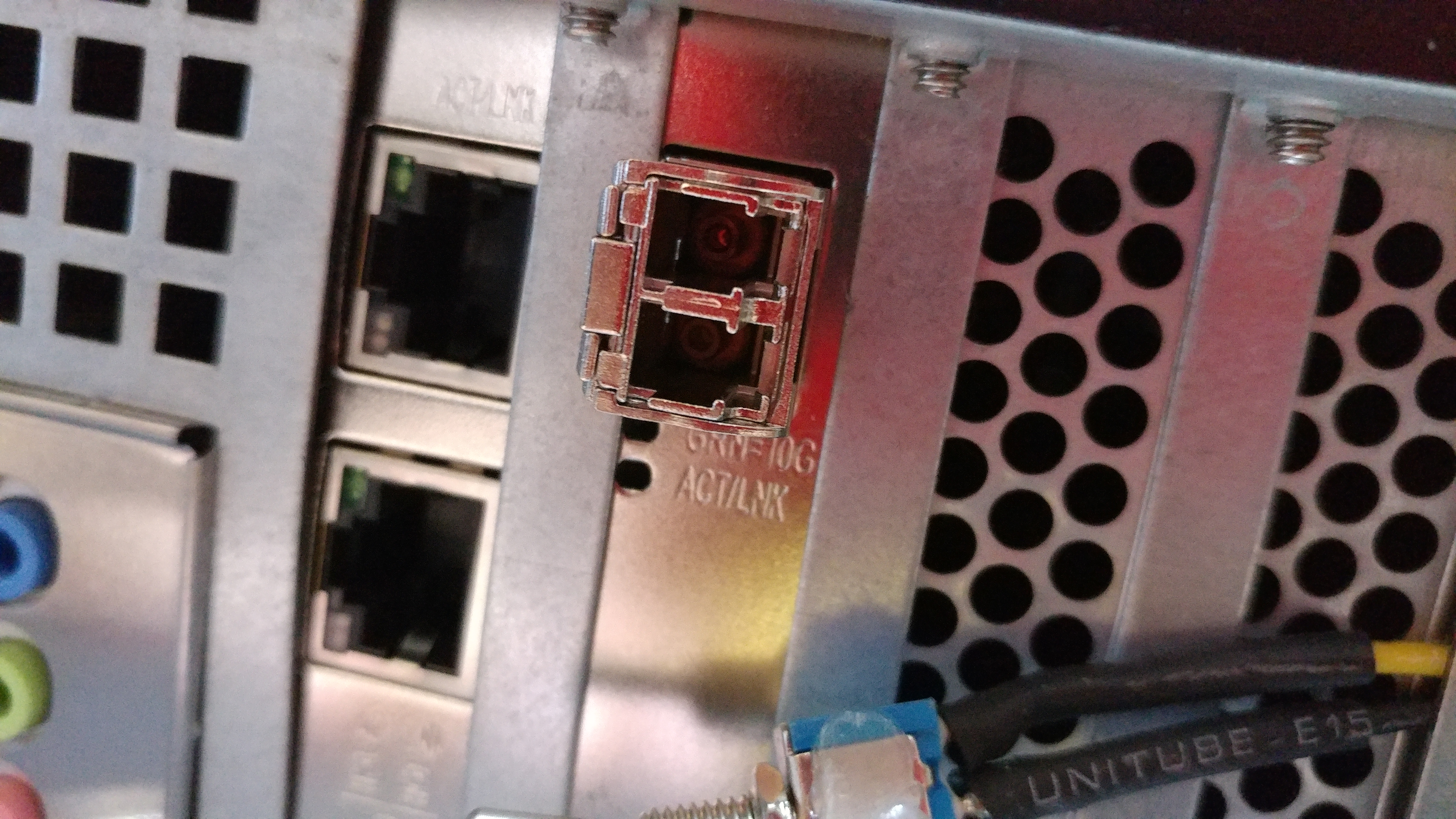

장착 완료

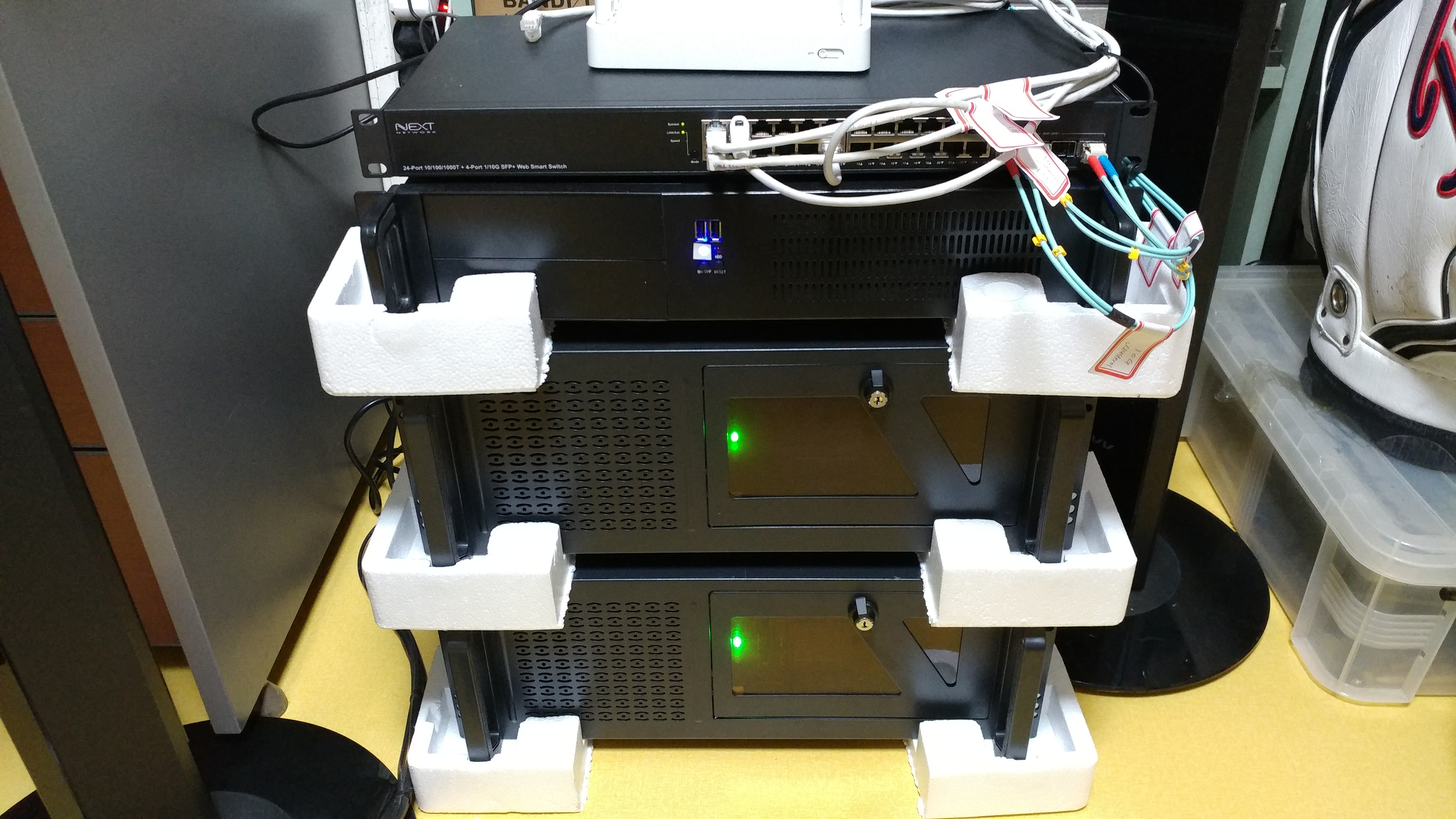

다른 서버들도 완료
내부는 이렇게 광 단자로 되어있습니다.
저걸 댕기면 지빅을 분리할 수 있습니다.

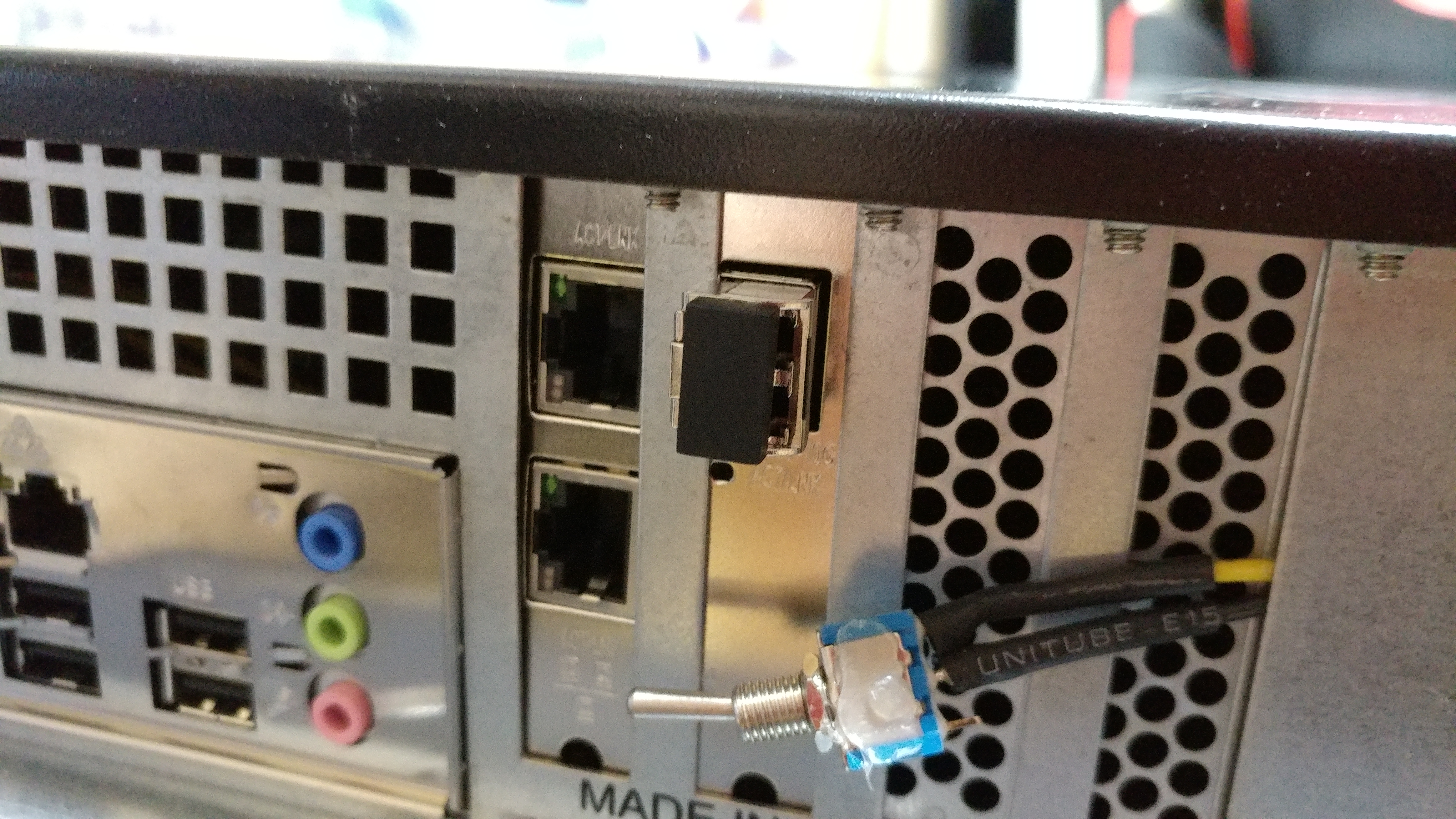

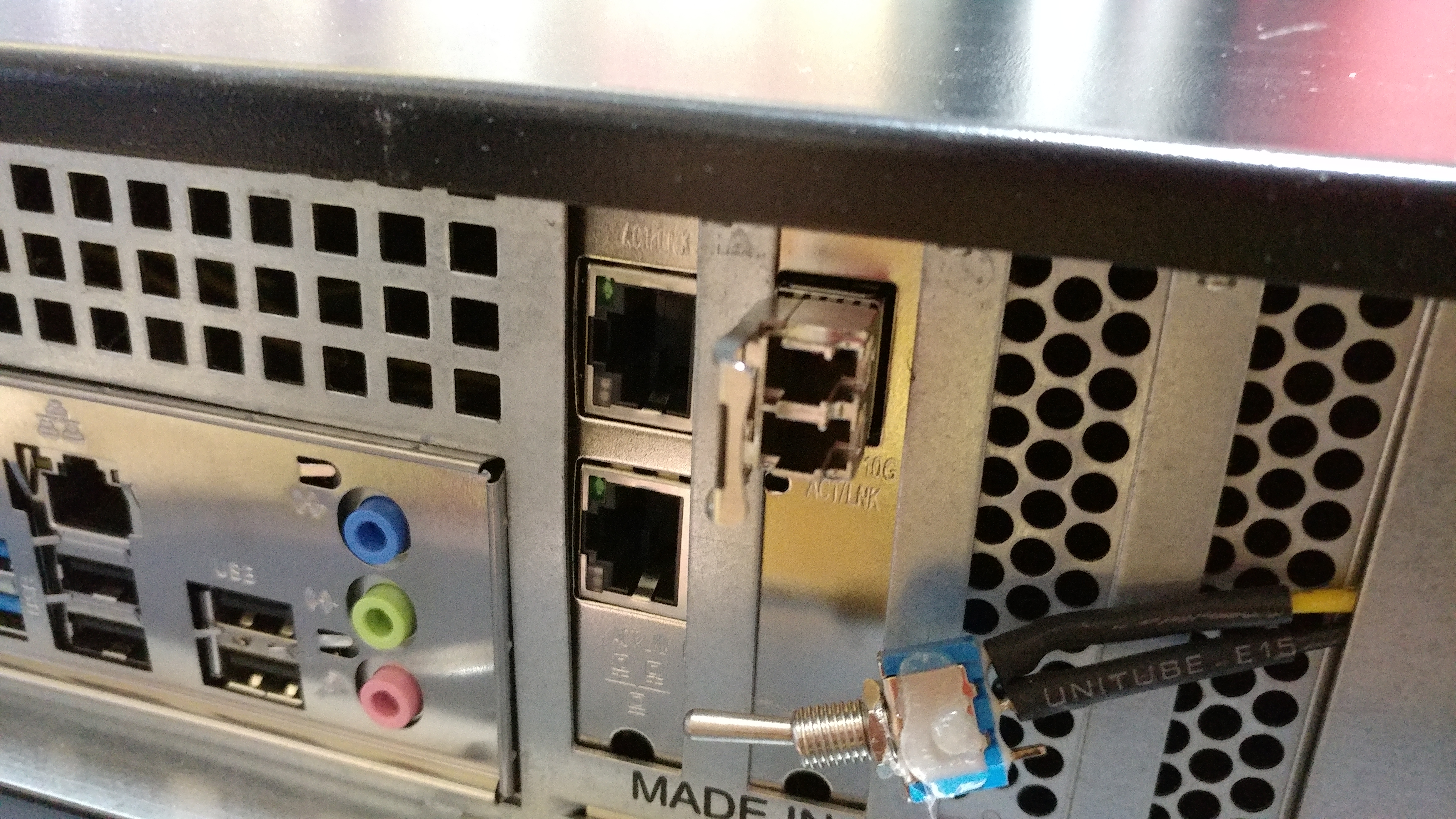

오른쪽에 톡 튀어나온 토글 스위치는 BSN-A-Server 전면 쿨러가 밤에 좀 시끄러워서 On/Off 할 수 있는 스위치



L3 스위치 미끄럼 방지 고무도 붙여주고

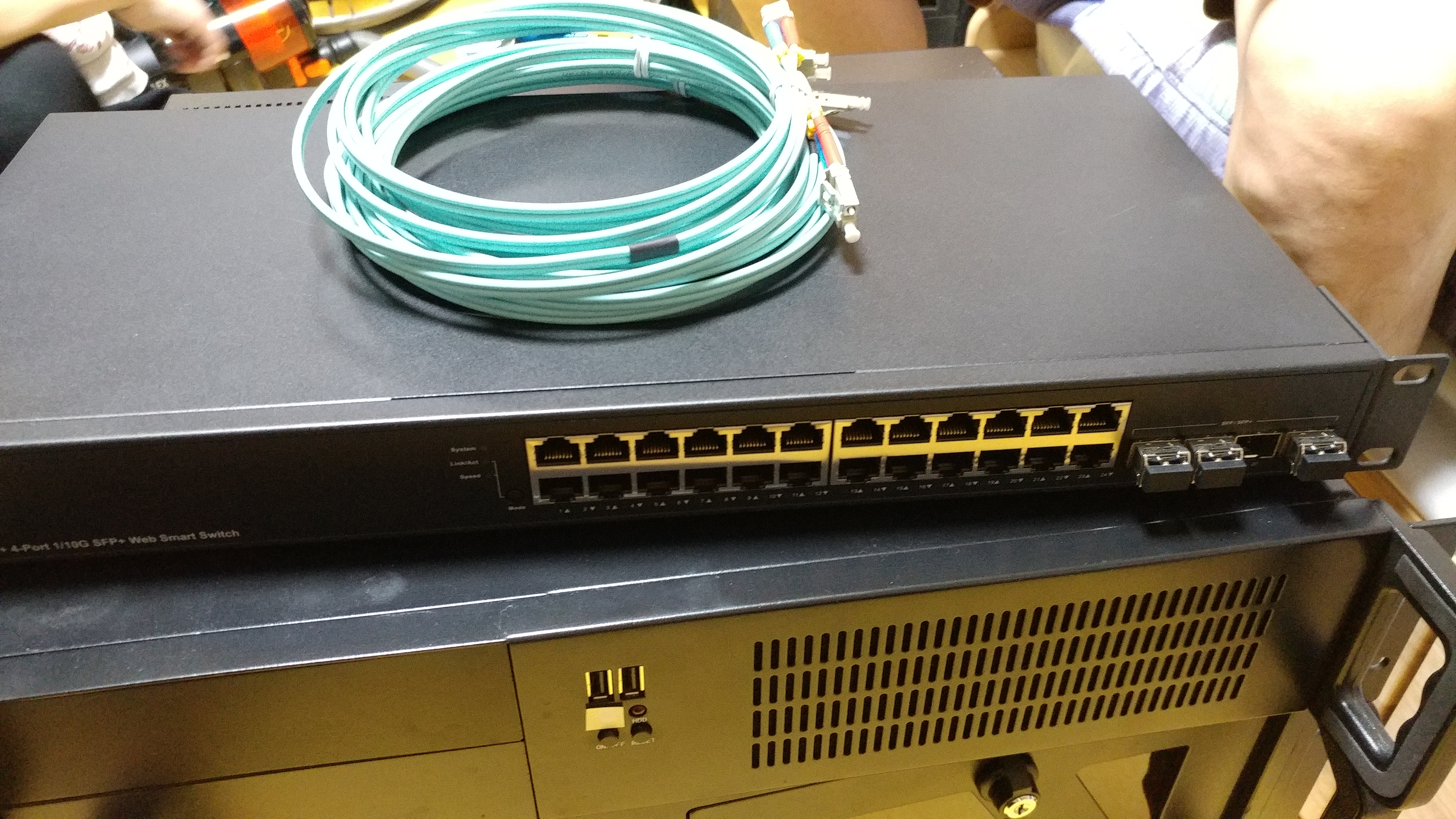

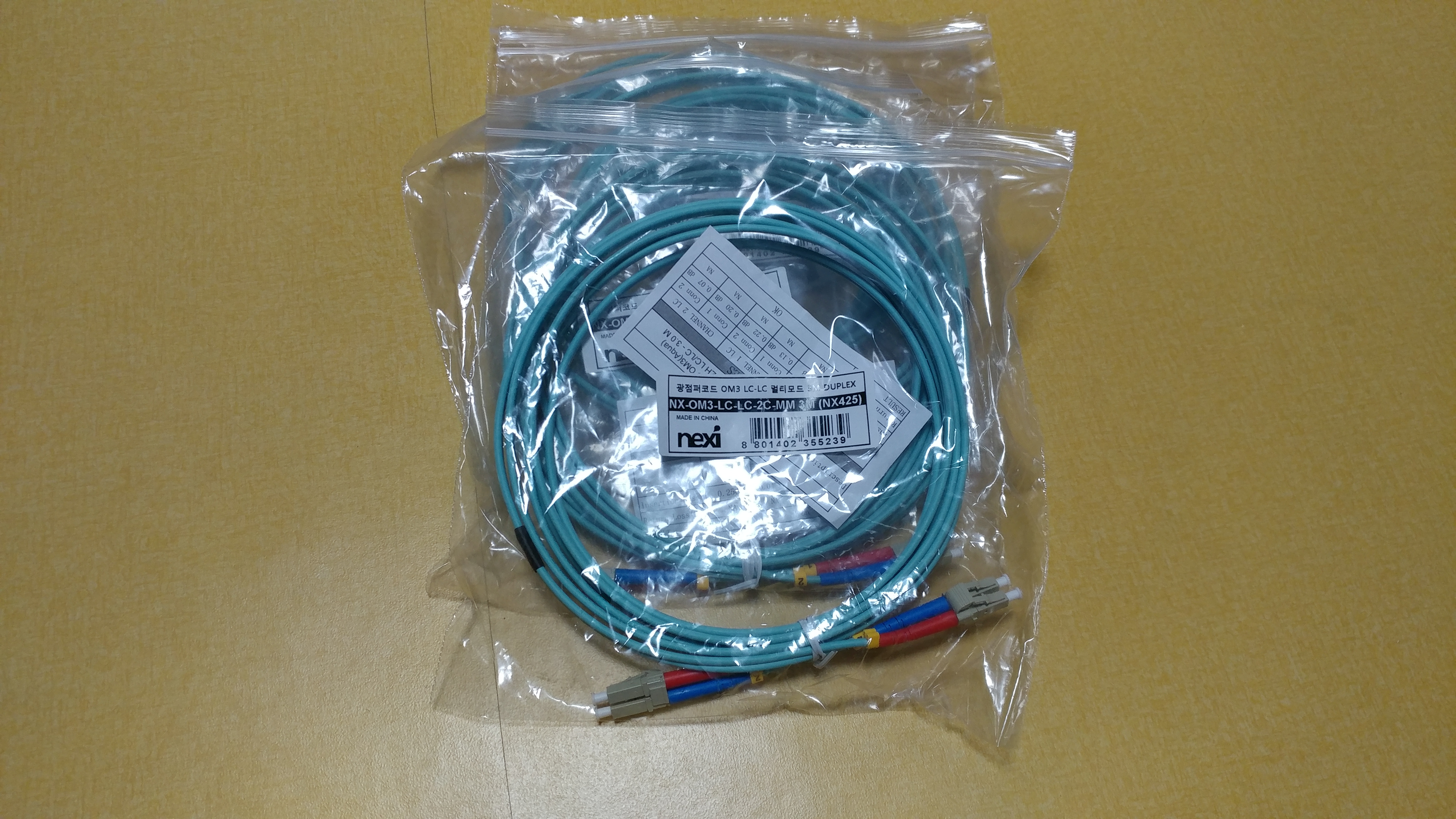

광케이블 준비

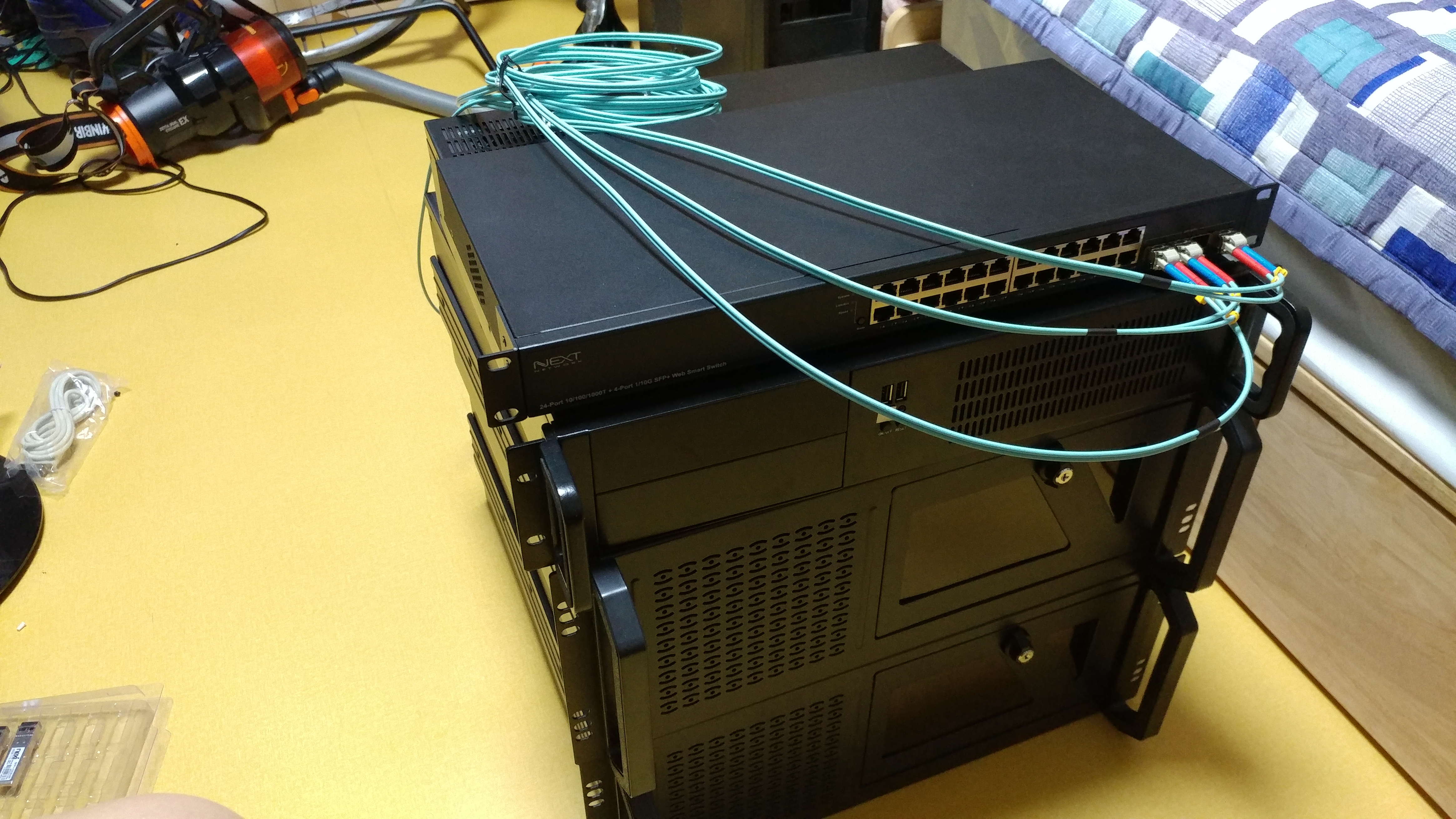

거리 계산해서 묶어줍니다.
지빅에 장착 완료.

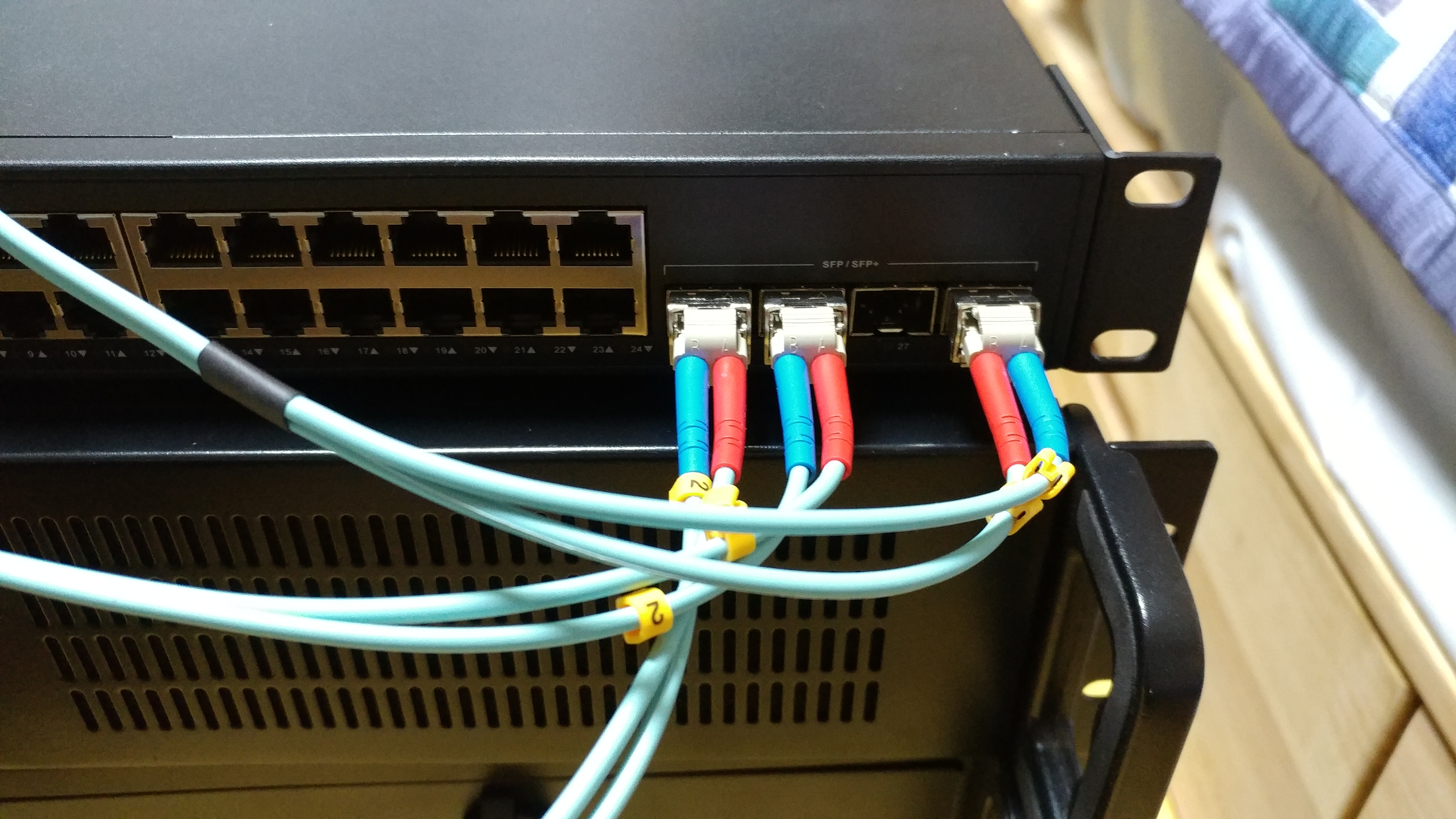

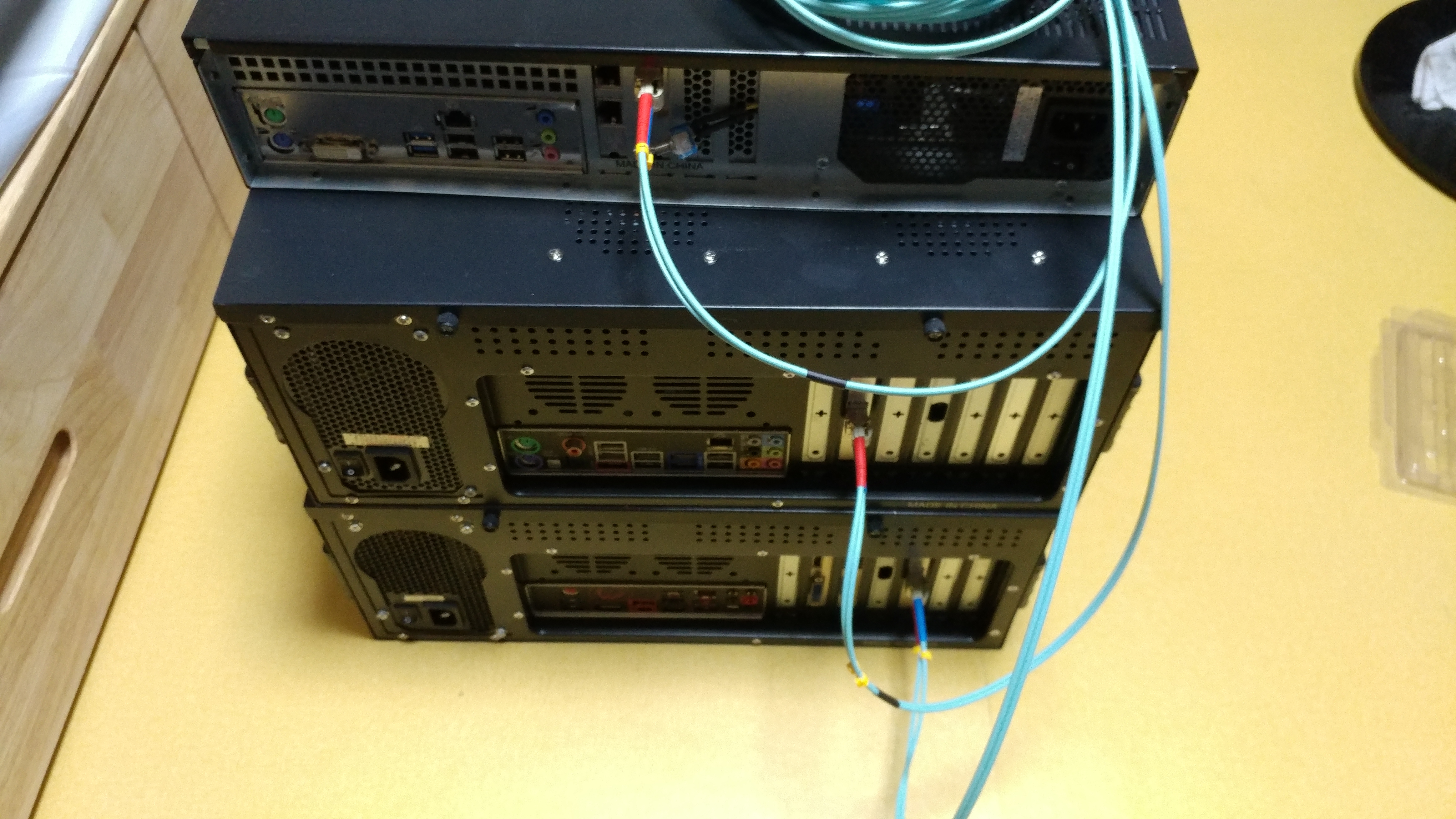

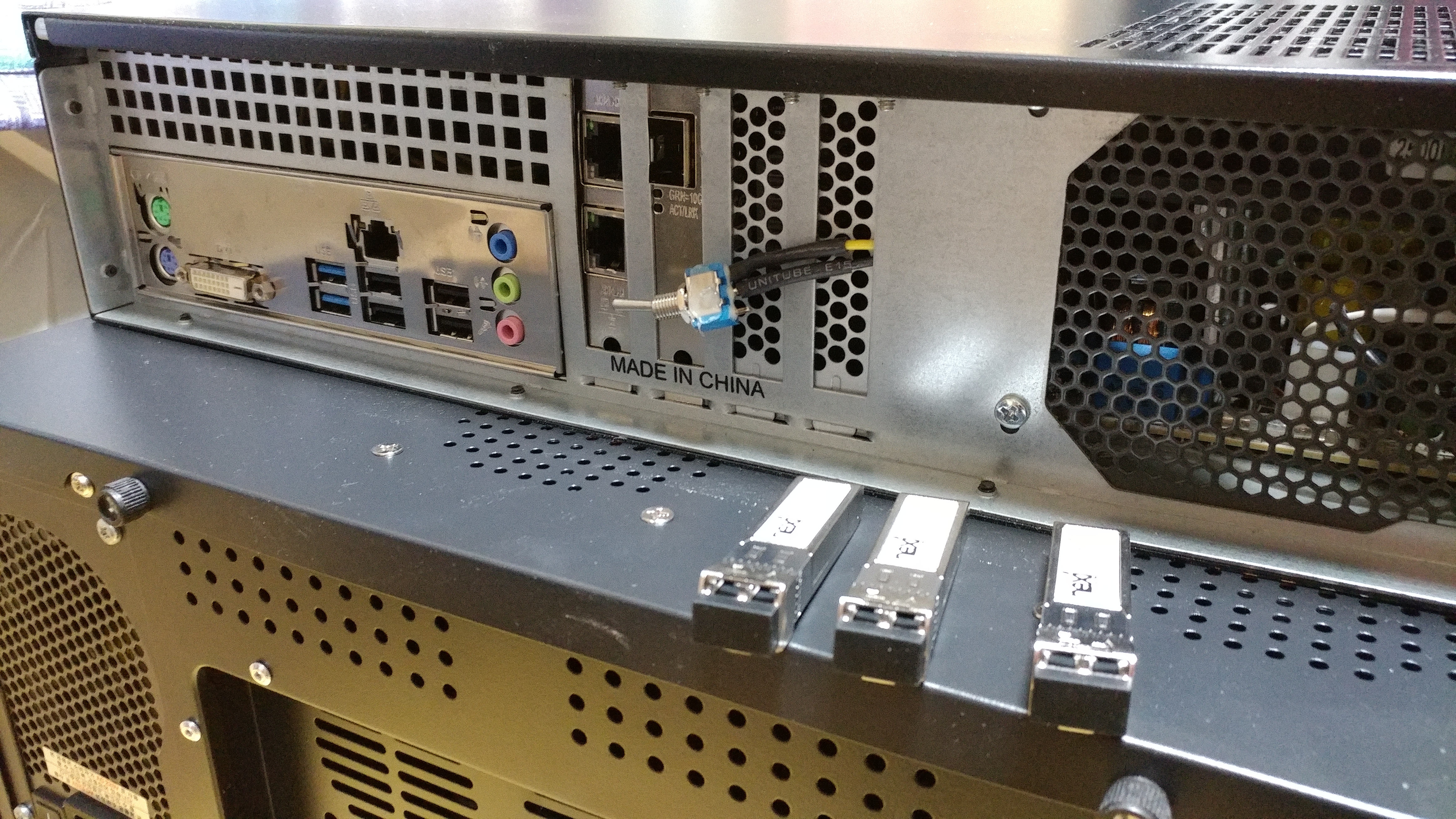

서버들에도 장착 완료
1Gbps CAT6 랜케이블도 장착 완료

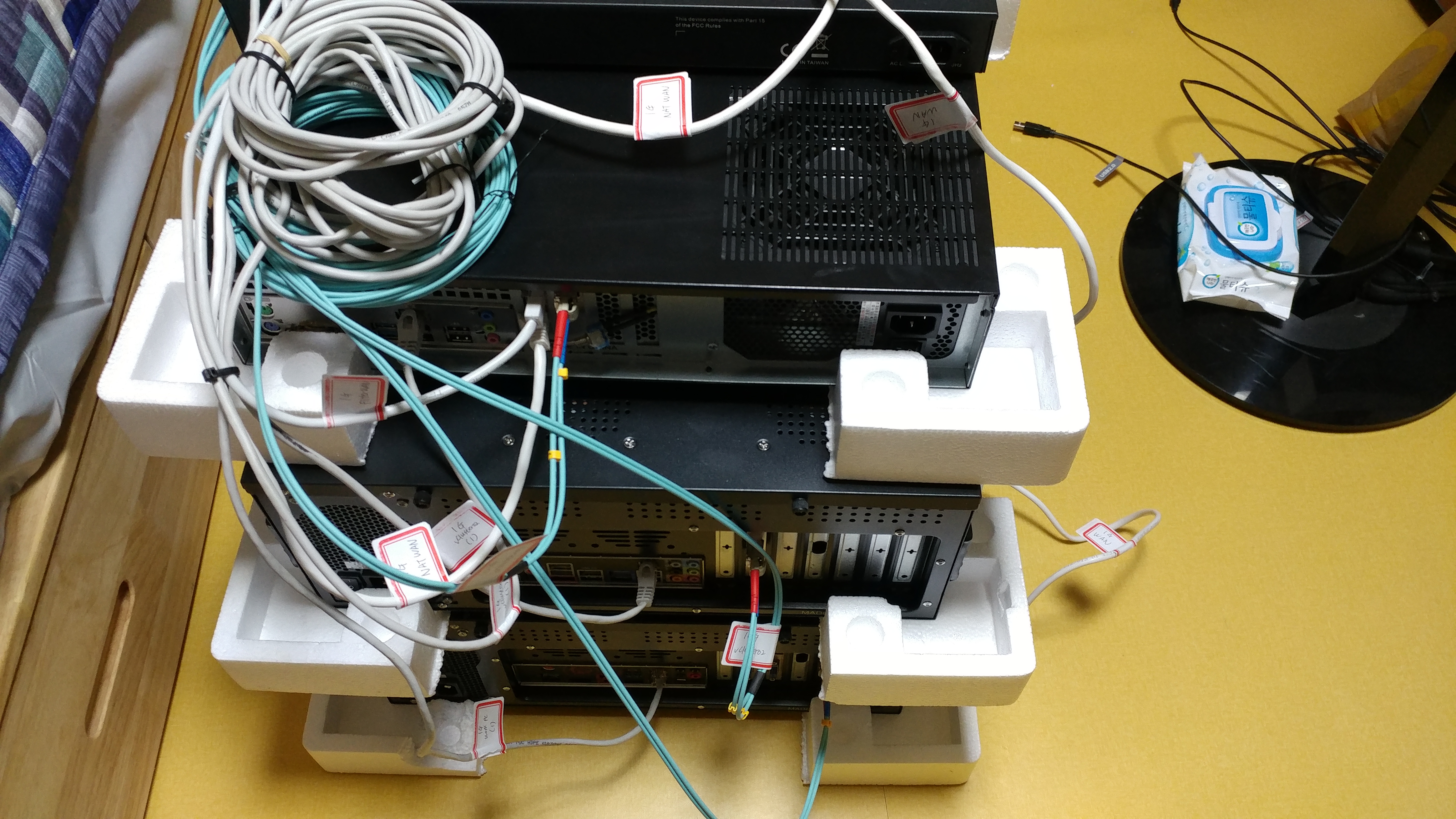

어디로 연결된 케이블인지 알 수 있게 라벨링을 해줍니다.
뒷 부분에도 라벨링

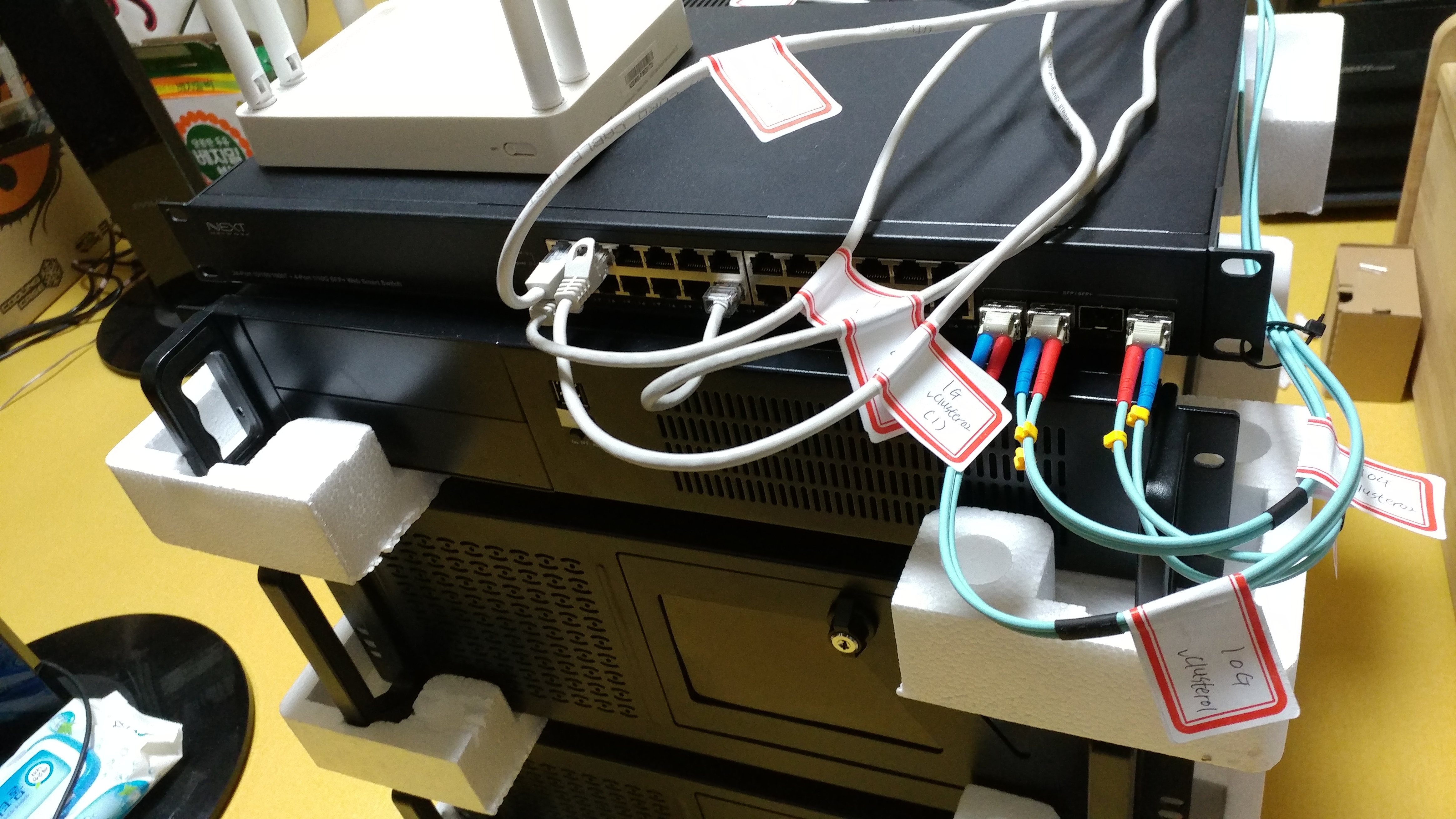

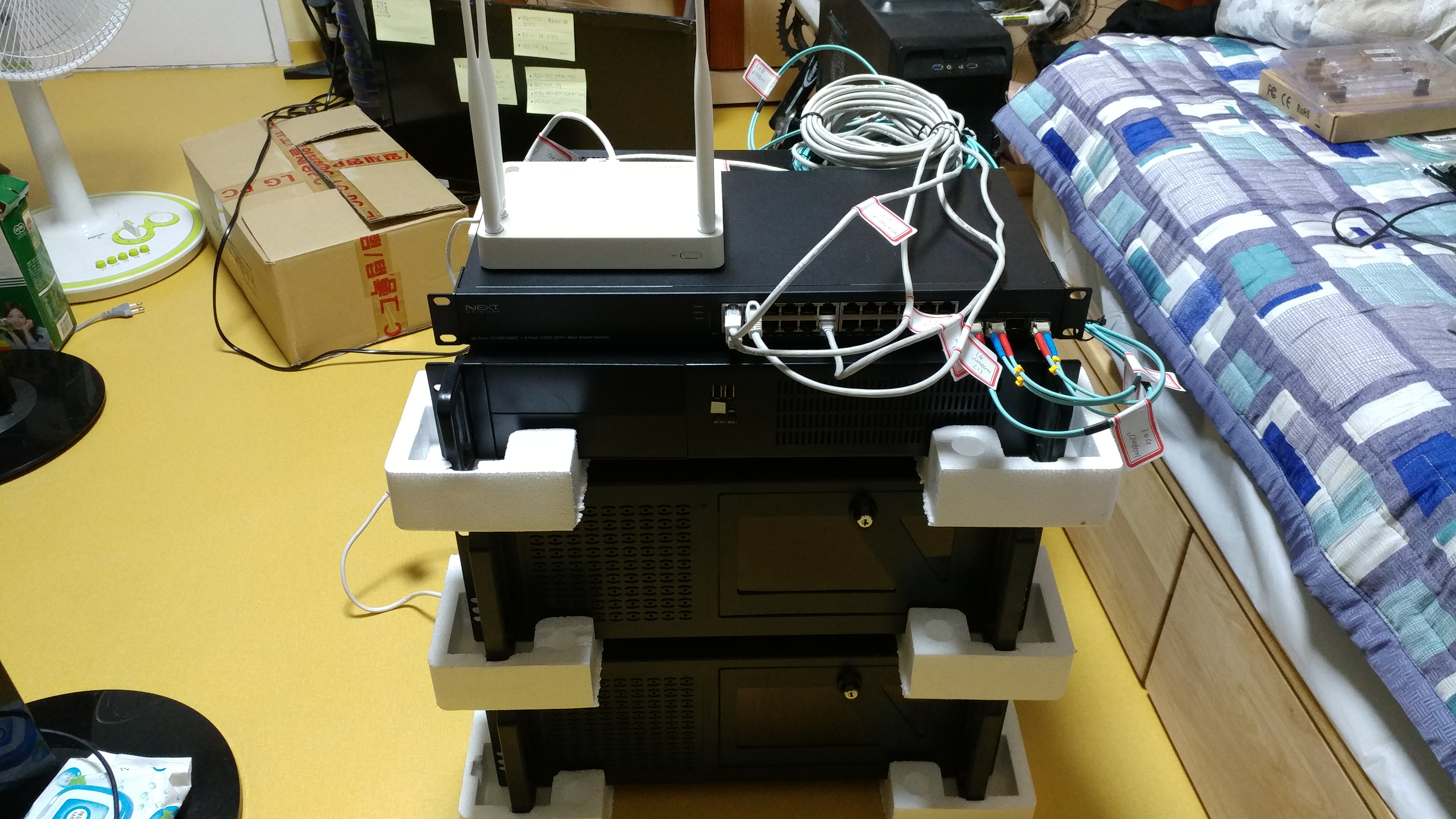

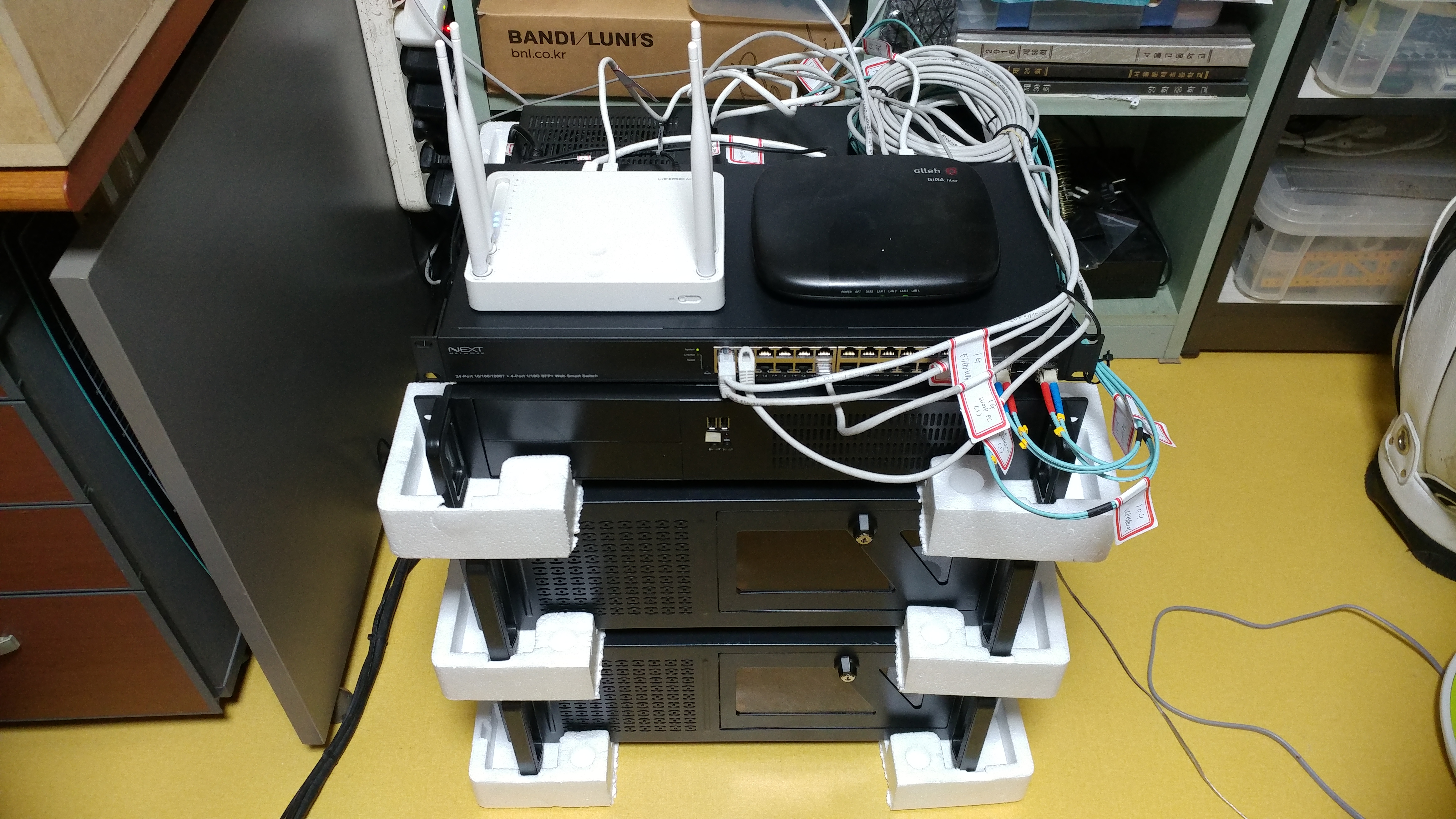

모뎀과 공유기까지 세팅 완료
가상화 환경으로 이용할 예정이므로 vSphere (ESXi)를 설치합니다.
빠른 부팅을 위해 OS용 SSD에 설치

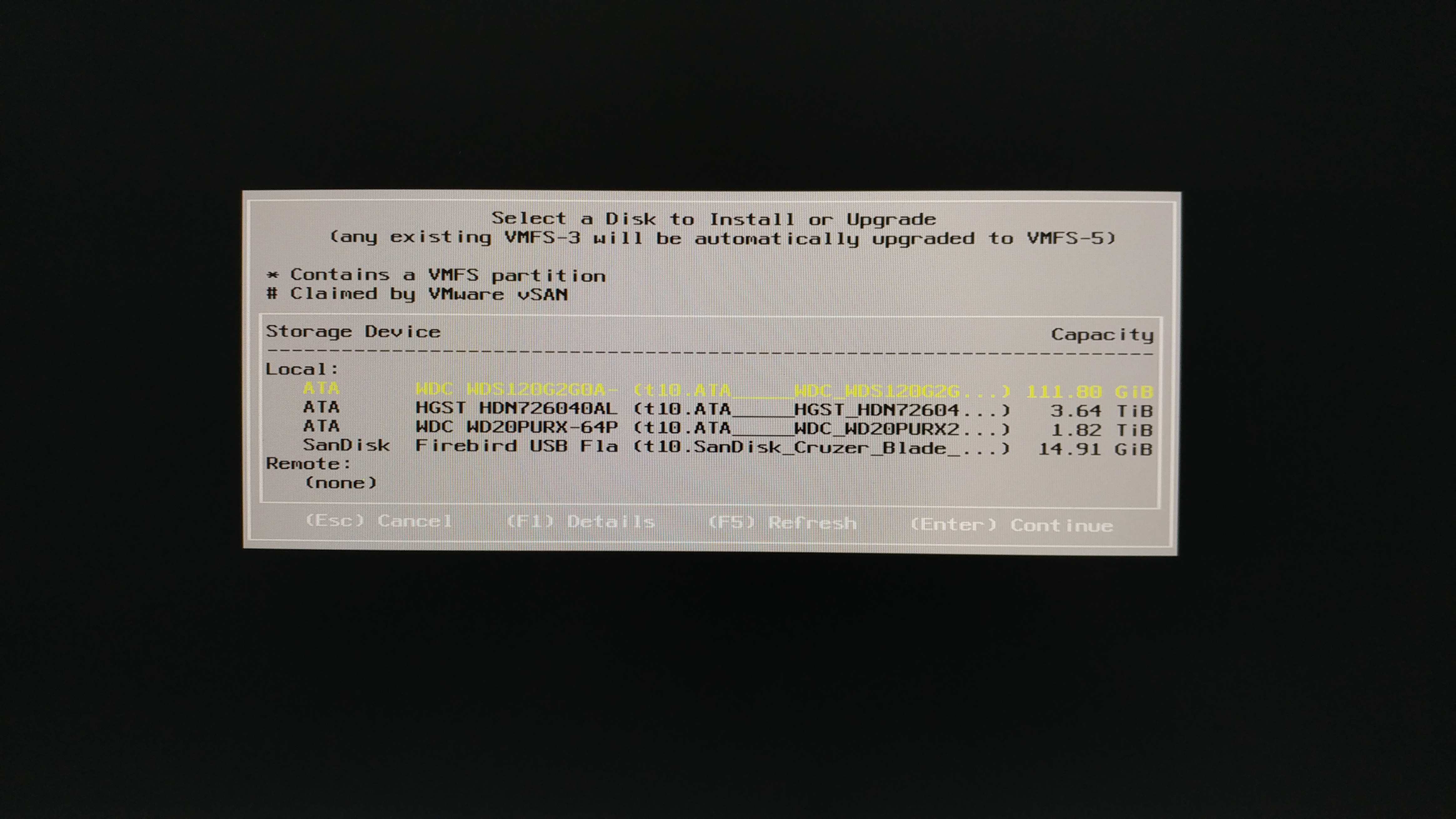

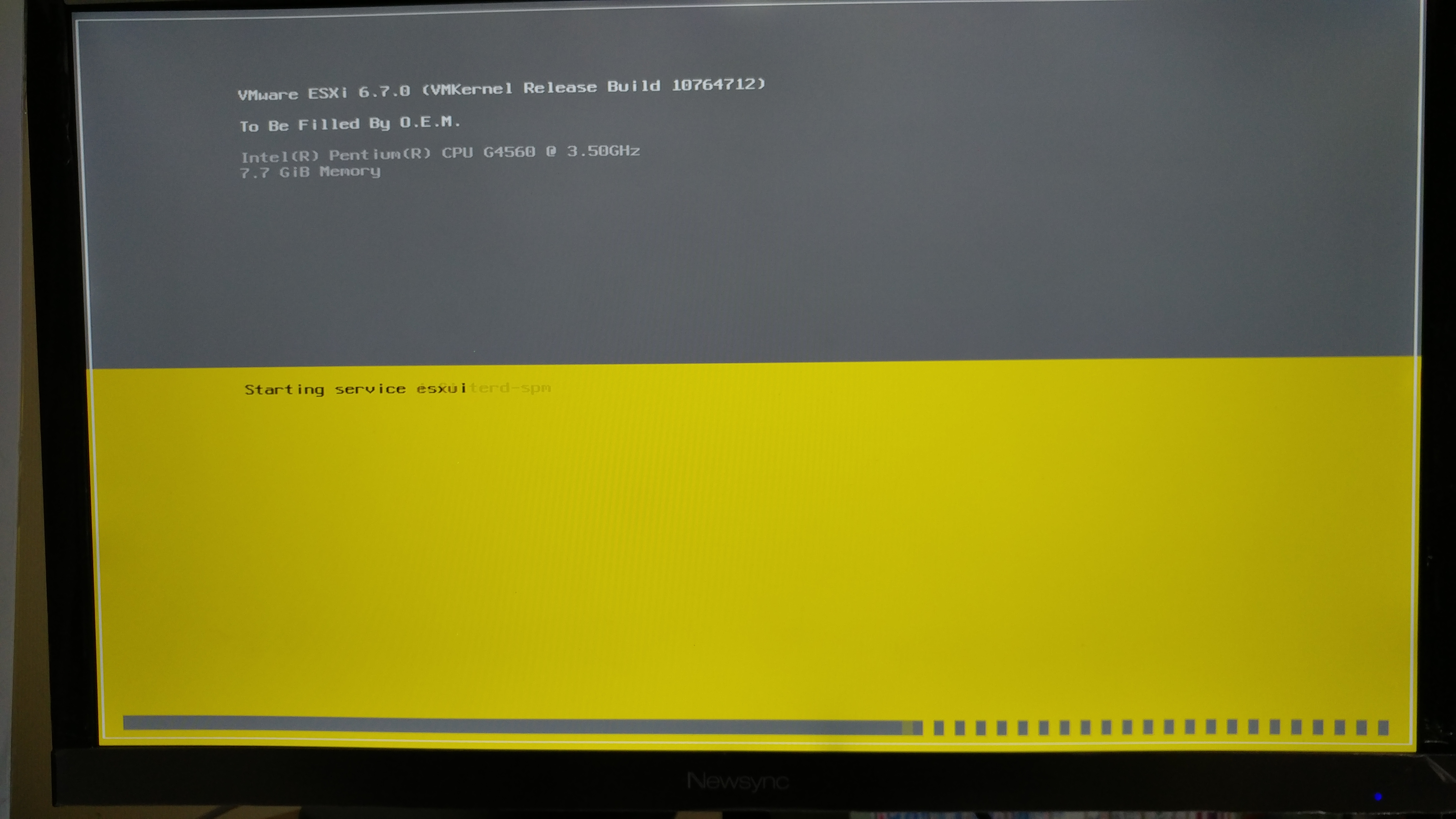

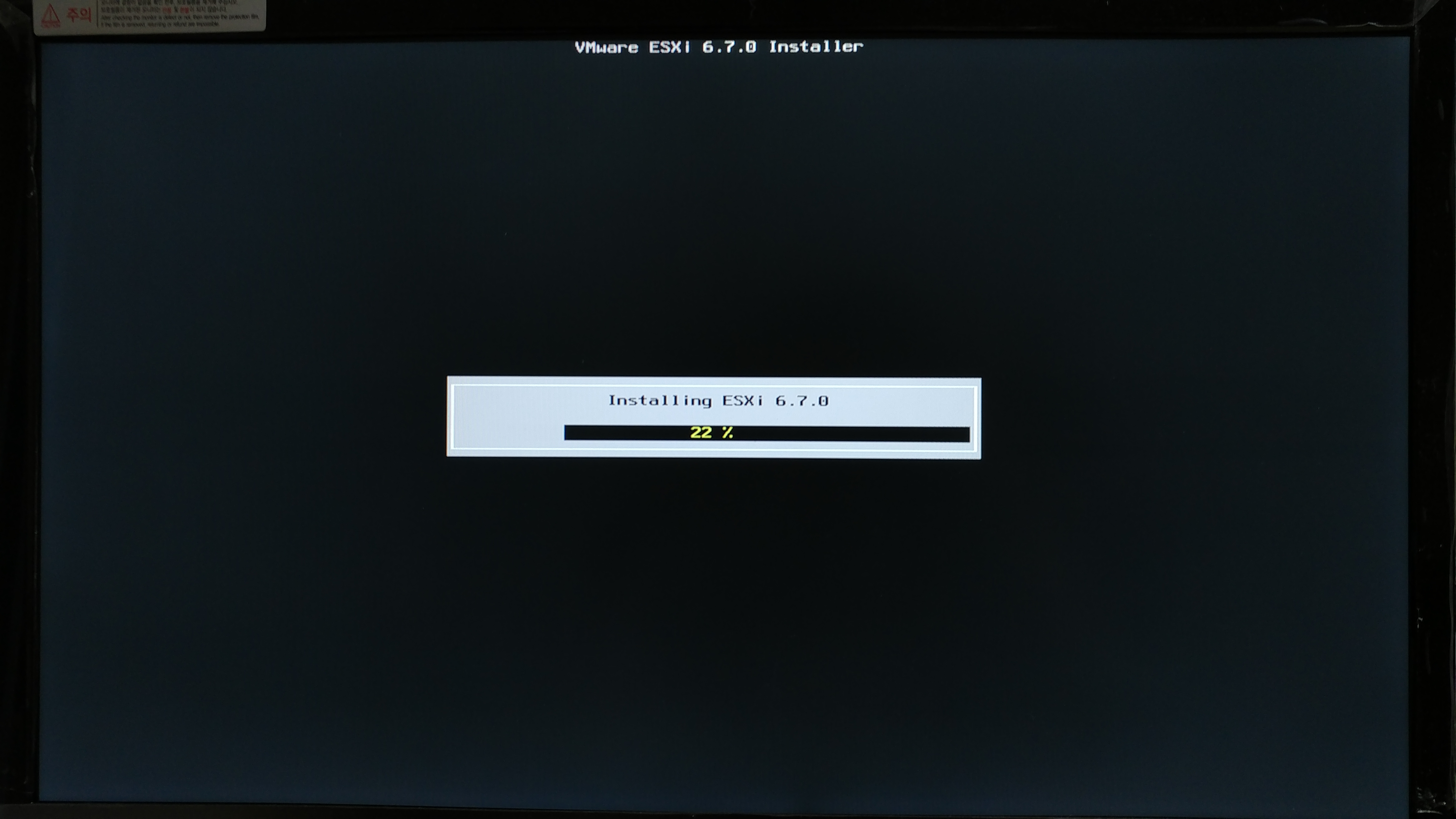

설치중..

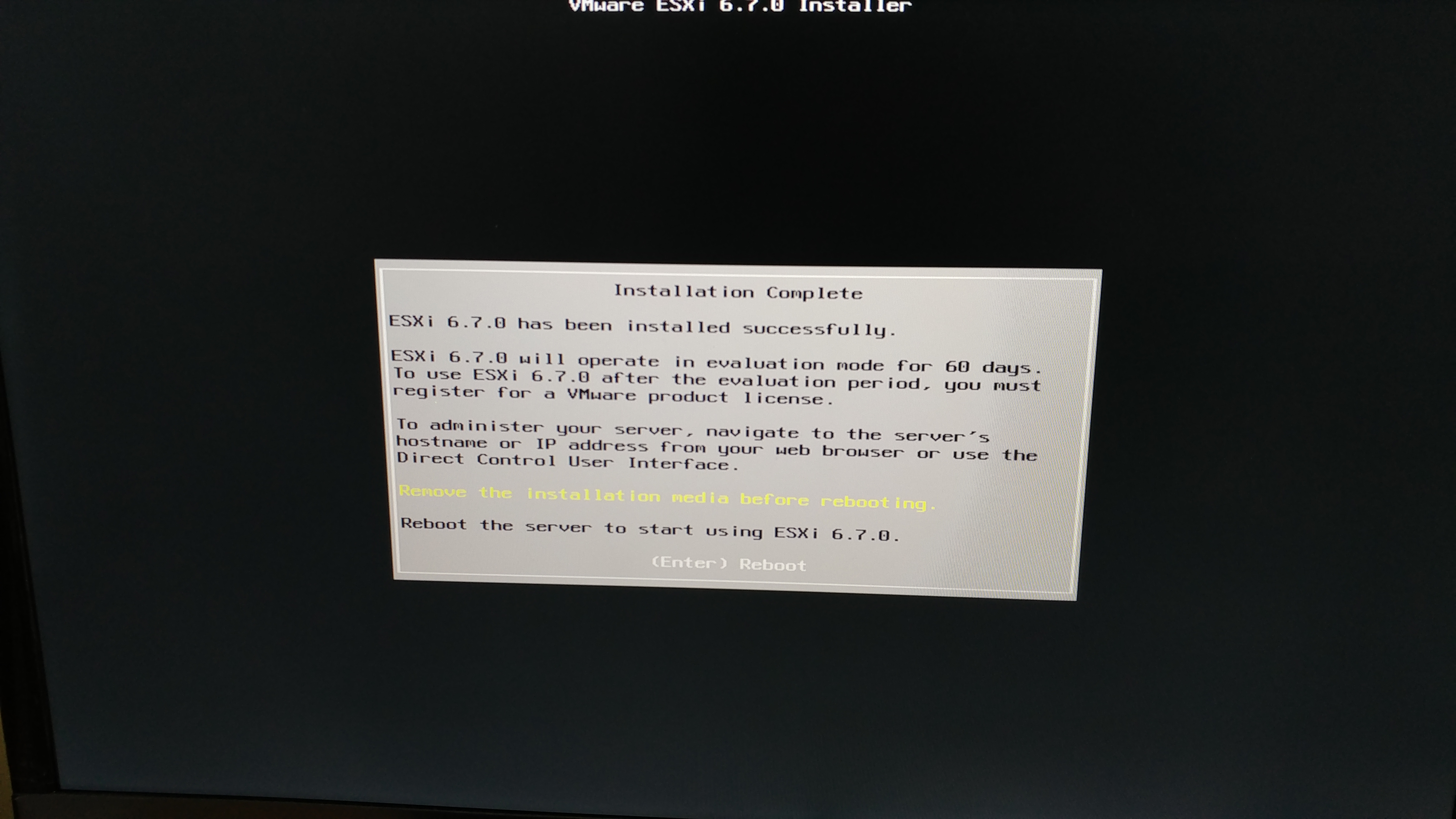

USB 빼라네요

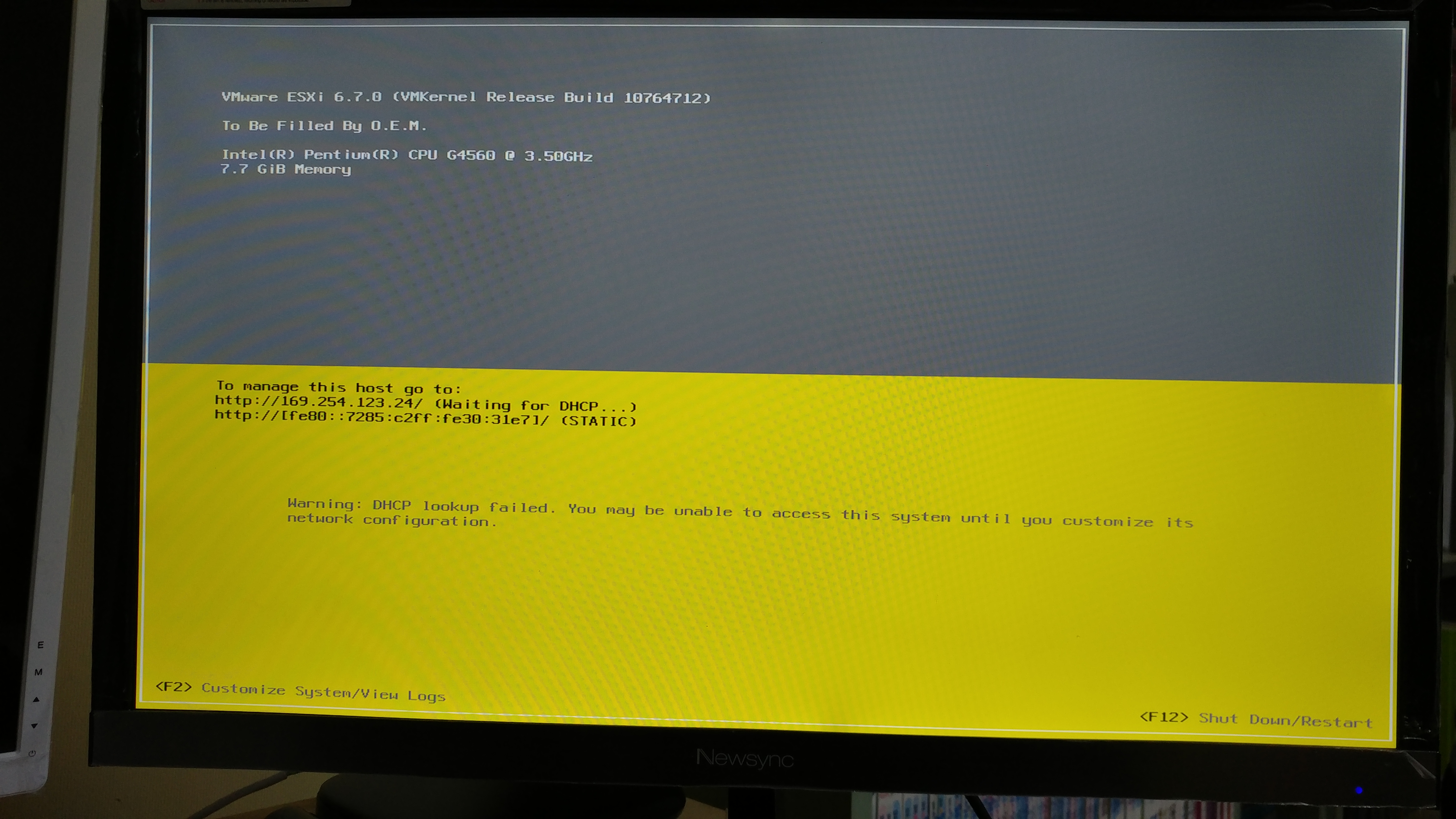

설치 끝 DHCP에 IP 할당 대기중인데, 이후 Static으로 직접 할당하였습니다.

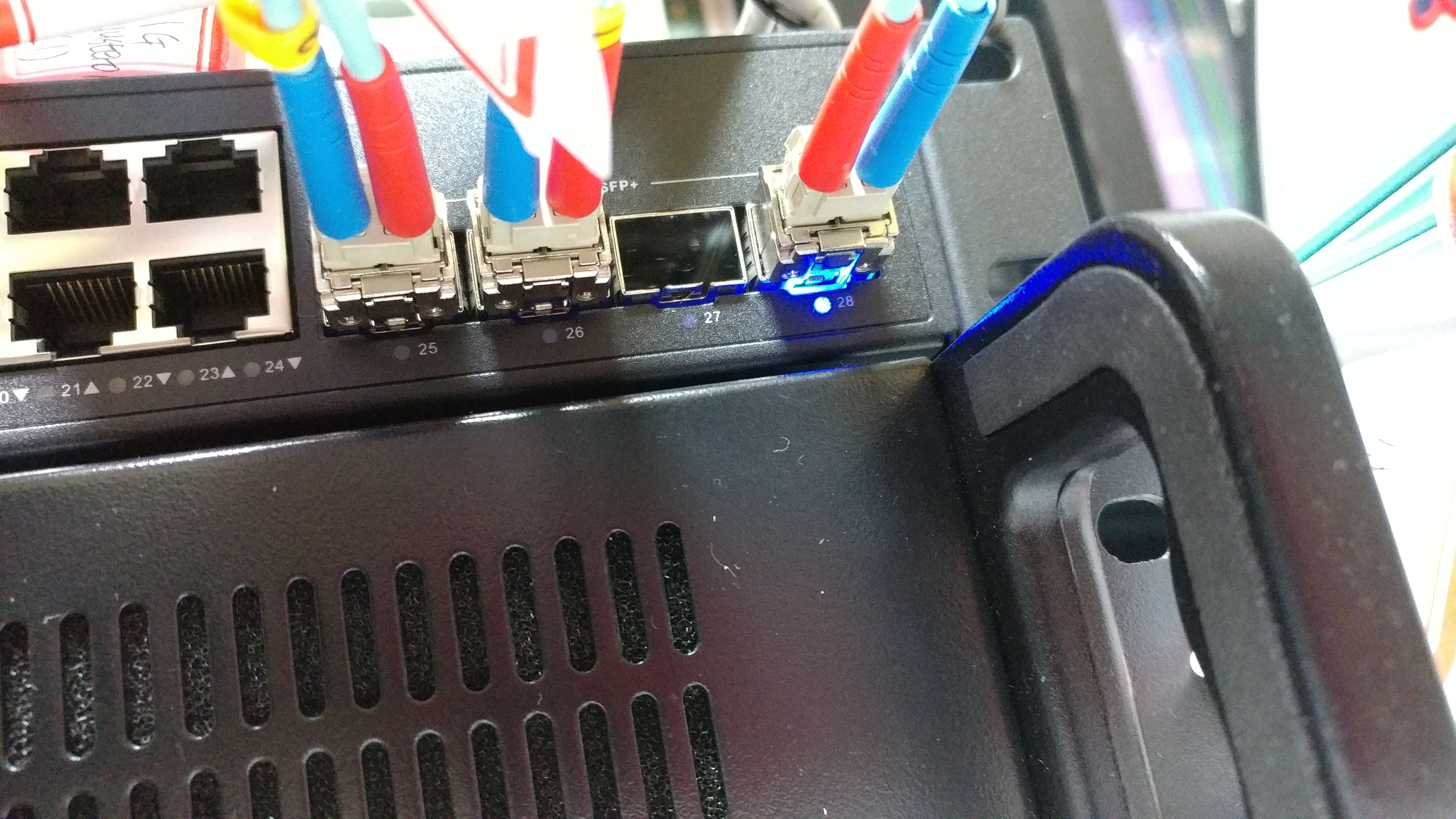

10Gbps 동작 LED
All systems activated!
